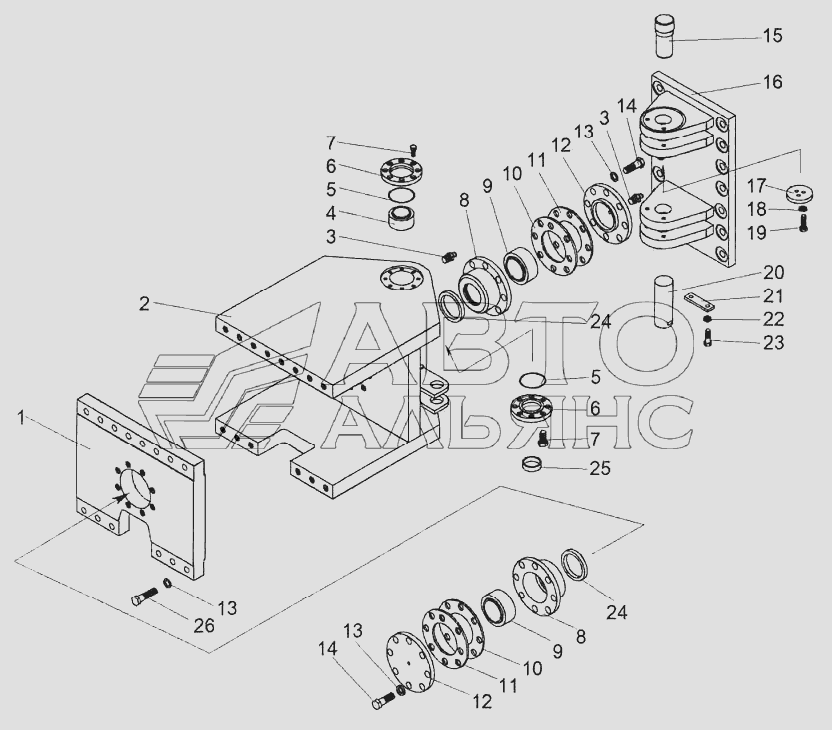

ВГ- А. Шарнир сочленения
100%
Название детали
Вилка
Заводской номер
ВГ-1202А.20.04.100
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
ВГ-1202А.20.04.200
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
413118
Количество на модель
30
№
3
Название детали
Стакан
Заводской номер
ВГ-1202.01.00.006
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
ВГ-1202.01.00.007
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
ВГ-1202.01.00.009
Количество на модель
4
№
6
Название детали
Боковина
Заводской номер
ВГ-1202А.20.04.001
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
ВГ-1202А.20.04.002
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
ВГ-1202А.20.04.003
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
ВГ-1202А.20.04.004
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
ВГ-1202А.20.04.005
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
Вг-1202А.20.04.006
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
Вг-1202А.20.04.007
Количество на модель
4
№
13
Название детали
Винт
Заводской номер
ВГ1202А.20.04.008
Количество на модель
32
№
14
Название детали
Болт
Заводской номер
М12х25.7796
Количество на модель
2
№
15
Название детали
Болт
Заводской номер
М20х1,5х60.7796
Количество на модель
16
№
16
Название детали
Болт
Заводской номер
М20х1,5х80.7796
Количество на модель
14
№
17
Название детали
Винт
Заводской номер
М10х30.11738
Количество на модель
3
№
18
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
3
№
19
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
79х98х7.6308
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
062-068-36-2-2.9833/18829
Количество на модель
4
№
22
Название детали
Масленка
Заводской номер
2.3.19853
Количество на модель
4
№
23
Название детали
Подшипник
Заводской номер
ШС-50.3635
Количество на модель
2
№
24
Название детали
Подшипник
Заводской номер
ШСЛ-70.37.006.068
Количество на модель
2
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вилка | ВГ-1202А.20.04.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | ВГ-1202А.20.04.200 | 1 | 1 | 2 | |||
| 3 | Шайба | 413118 | 30 | 30 | 3 | |||
| 4 | Стакан | ВГ-1202.01.00.006 | 2 | 2 | 4 | |||
| 5 | Крышка | ВГ-1202.01.00.007 | 2 | 2 | 5 | |||
| 6 | прокладка | ВГ-1202.01.00.009 | 4 | 4 | 6 | |||
| 7 | Боковина | ВГ-1202А.20.04.001 | 1 | 1 | 7 | |||
| 8 | Палец | ВГ-1202А.20.04.002 | 1 | 1 | 8 | |||
| 9 | Шайба | ВГ-1202А.20.04.003 | 1 | 1 | 9 | |||
| 10 | Втулка | ВГ-1202А.20.04.004 | 1 | 1 | 10 | |||
| 11 | Палец | ВГ-1202А.20.04.005 | 1 | 1 | 11 | |||
| 12 | Планка | Вг-1202А.20.04.006 | 1 | 1 | 12 | |||
| 13 | Крышка | Вг-1202А.20.04.007 | 4 | 4 | 13 | |||
| 14 | Винт | ВГ1202А.20.04.008 | 32 | 32 | 14 | |||
| 15 | Болт | М12х25.7796 | 2 | 2 | 15 | |||
| 16 | Болт | М20х1,5х60.7796 | 16 | 16 | 16 | |||
| 17 | Болт | М20х1,5х80.7796 | 14 | 14 | 17 | |||
| 18 | Винт | М10х30.11738 | 3 | 3 | 18 | |||
| 19 | Шайба | 10.6402 | 3 | 3 | 19 | |||
| 20 | Шайба | 12.6402 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | 79х98х7.6308 | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | 062-068-36-2-2.9833/18829 | 4 | 4 | 22 | |||
| 23 | Масленка | 2.3.19853 | 4 | 4 | 23 | |||
| 24 | Подшипник | ШС-50.3635 | 2 | 2 | 24 | |||
| 25 | Подшипник | ШСЛ-70.37.006.068 | 2 | 2 | 25 |
