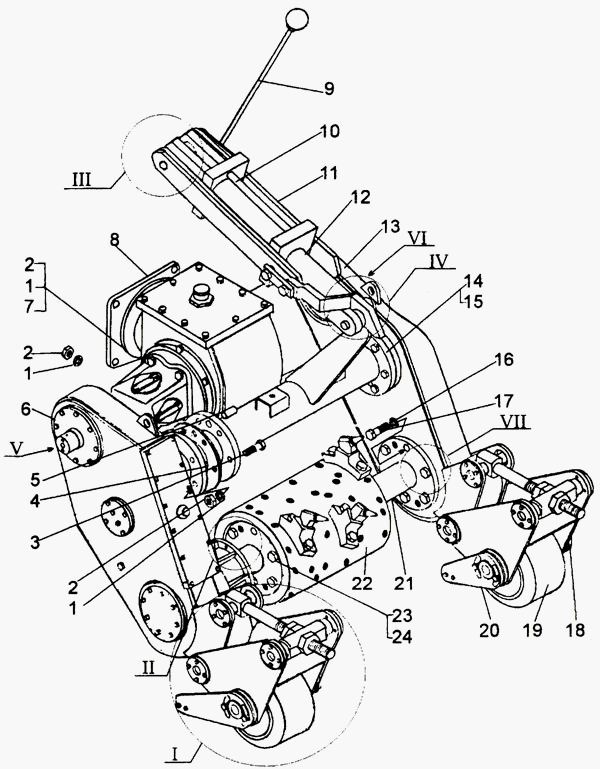

Привод рабочего органа
100%
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
16
№
1
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
16
№
2
Название детали
Болт
Заводской номер
М16Х60.7796
Количество на модель
12
№
3
Название детали
прокладка
Заводской номер
8047.02.00.021-01
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
20х40.3128
Количество на модель
4
№
5
Название детали
Редуктор
Заводской номер
8047А.02.01.000
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
8047А.02.00.011
Количество на модель
8
№
7
Название детали
Редуктор
Заводской номер
ДЗ-133ЭЦ.02.01.000
Количество на модель
1
№
8
Название детали
Рычаг
Заводской номер
8047.02.07.000
Количество на модель
1
№
9
Название детали
Механизм фиксации навесного оборудования в транспортном положении
Заводской номер
85-4619
Количество на модель
1
№
10
Название детали
Щека
Заводской номер
8047А.02.00.012
Количество на модель
2
№
11
Название детали
Гидроцилиндр
Заводской номер
Ц-75х200.23.1.97
Количество на модель
1
№
12
Название детали
Опора
Заводской номер
8047А.02.05.000
Количество на модель
1
№
13
Название детали
Сшить
Заводской номер
8047.02.06.000
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
8047.02.00.021
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
6
№
16
Название детали
Болт
Заводской номер
М10х35.7796
Количество на модель
6
№
17
Название детали
Щека
Заводской номер
8047А.02.03.000-01
Количество на модель
1
№
18
Название детали
Колесо опорное
Заводской номер
8047А.02.02.000
Количество на модель
1
№
19
Название детали
Щека
Заводской номер
8047А.02.04.000-01
Количество на модель
1
№
20
Название детали
Зажим
Заводской номер
8047.02.04.000
Количество на модель
1
№
21
Название детали
Фреза
Заводской номер
8047.02.03.000
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М20х40.7796
Количество на модель
12
№
23
Название детали
Шайба
Заводской номер
20.6402
Количество на модель
12
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 16.6402 | 16 | 16 | 1 | |||
| 2 | Орех | М16.5915 | 16 | 16 | 2 | |||
| 3 | Болт | М16Х60.7796 | 12 | 12 | 3 | |||
| 4 | прокладка | 8047.02.00.021-01 | 1 | 1 | 4 | |||
| 5 | Штифт | 20х40.3128 | 4 | 4 | 5 | |||
| 6 | Редуктор | 8047А.02.01.000 | 1 | 1 | 6 | |||
| 7 | Болт | 8047А.02.00.011 | 8 | 8 | 7 | |||
| 8 | Редуктор | ДЗ-133ЭЦ.02.01.000 | 1 | 1 | 8 | |||
| 9 | Рычаг | 8047.02.07.000 | 1 | 1 | 9 | |||
| 10 | Механизм фиксации навесного оборудования в транспортном положении | 85-4619 | 1 | 1 | 10 | |||
| 11 | Щека | 8047А.02.00.012 | 2 | 2 | 11 | |||
| 12 | Гидроцилиндр | Ц-75х200.23.1.97 | 1 | 1 | 12 | |||
| 13 | Опора | 8047А.02.05.000 | 1 | 1 | 13 | |||
| 14 | Сшить | 8047.02.06.000 | 1 | 1 | 14 | |||
| 15 | прокладка | 8047.02.00.021 | 1 | 1 | 15 | |||
| 16 | Шайба | 10.6402 | 6 | 6 | 16 | |||
| 17 | Болт | М10х35.7796 | 6 | 6 | 17 | |||
| 18 | Щека | 8047А.02.03.000-01 | 1 | 1 | 18 | |||
| 19 | Колесо опорное | 8047А.02.02.000 | 1 | 1 | 19 | |||
| 20 | Щека | 8047А.02.04.000-01 | 1 | 1 | 20 | |||
| 21 | Зажим | 8047.02.04.000 | 1 | 1 | 21 | |||
| 22 | Фреза | 8047.02.03.000 | 1 | 1 | 22 | |||
| 23 | Болт | М20х40.7796 | 12 | 12 | 23 | |||
| 24 | Шайба | 20.6402 | 12 | 12 | 24 |
