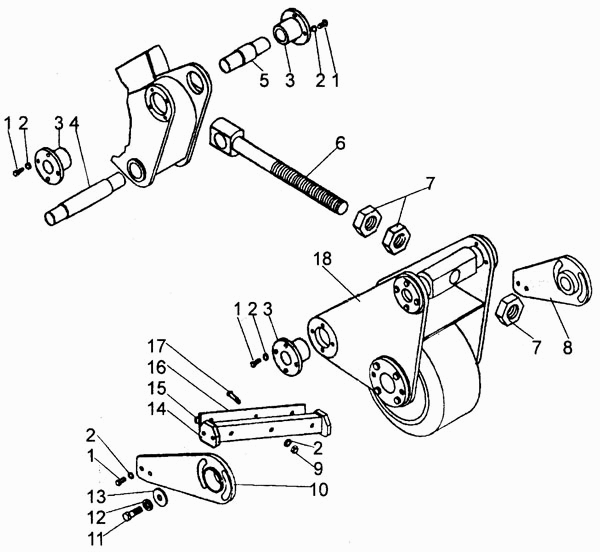

Привод рабочего органа
100%
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
16
№
1
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
16
№
2
Название детали
Втулка
Заводской номер
8047А.02.00.005
Количество на модель
4
№
3
Название детали
Вот
Заводской номер
8047А.02.00.006
Количество на модель
2
№
4
Название детали
Вот
Заводской номер
8047А.02.00.003
Количество на модель
2
№
5
Название детали
Винт
Заводской номер
8047А.02.00.004
Количество на модель
2
№
6
Название детали
Орех
Заводской номер
М30.5915
Количество на модель
6
№
7
Название детали
Щека
Заводской номер
8047А.02.04.000
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
6
№
9
Название детали
Щека
Заводской номер
8047А.02.03.000
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
8
№
11
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
12
№
12
Название детали
Шайба
Заводской номер
С12.02.11371
Количество на модель
8
№
13
Название детали
Поперечина
Заводской номер
8047А.02.06.000
Количество на модель
2
№
14
Название детали
Планка
Заводской номер
8047А.02.00.008
Количество на модель
2
№
15
Название детали
Чистик
Заводской номер
8047А.02.00.007
Количество на модель
2
№
16
Название детали
Болт
Заводской номер
М8х45.7796
Количество на модель
6
№
17
Название детали
Колесо опорное
Заводской номер
8047А.02.02.000
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х20.7796 | 16 | 16 | 1 | |||
| 2 | Шайба | 8.6402 | 16 | 16 | 2 | |||
| 3 | Втулка | 8047А.02.00.005 | 4 | 4 | 3 | |||
| 4 | Вот | 8047А.02.00.006 | 2 | 2 | 4 | |||
| 5 | Вот | 8047А.02.00.003 | 2 | 2 | 5 | |||
| 6 | Винт | 8047А.02.00.004 | 2 | 2 | 6 | |||
| 7 | Орех | М30.5915 | 6 | 6 | 7 | |||
| 8 | Щека | 8047А.02.04.000 | 1 | 1 | 8 | |||
| 9 | Гайка | М8.5915 | 6 | 6 | 9 | |||
| 10 | Щека | 8047А.02.03.000 | 1 | 1 | 10 | |||
| 11 | Болт | М12х40.7796 | 8 | 8 | 11 | |||
| 12 | Шайба | 12.6402 | 12 | 12 | 12 | |||
| 13 | Шайба | С12.02.11371 | 8 | 8 | 13 | |||
| 14 | Поперечина | 8047А.02.06.000 | 2 | 2 | 14 | |||
| 15 | Планка | 8047А.02.00.008 | 2 | 2 | 15 | |||
| 16 | Чистик | 8047А.02.00.007 | 2 | 2 | 16 | |||
| 17 | Болт | М8х45.7796 | 6 | 6 | 17 | |||
| 18 | Колесо опорное | 8047А.02.02.000 | 1 | 1 | 18 |
