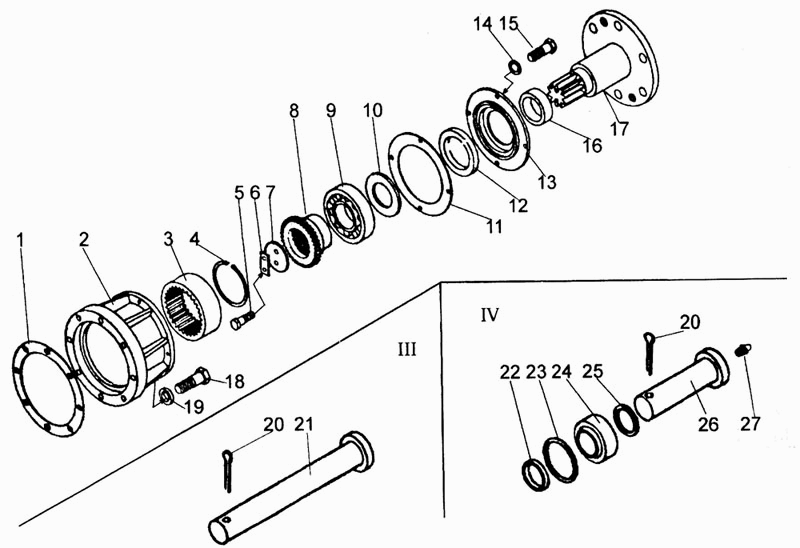

Привод рабочего органа
100%
Название детали
прокладка
Заводской номер
8047А.02.00.009
Количество на модель
1
№
1
Название детали
Фланец
Заводской номер
8047А.02.07.000
Количество на модель
1
№
2
Название детали
Муфта
Заводской номер
8047.02.01.012
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
В108.13943
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
1
№
5
Название детали
Стопорная пластина
Заводской номер
8047.02.01.013
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
8047.02.01.014
Количество на модель
1
№
7
Название детали
Полумуфта
Заводской номер
8047.02.00.009
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
3516.5721
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
8047.02.00.008
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
8047.02.00.007
Количество на модель
1
№
11
Название детали
Манжета
Заводской номер
1.1-80х105.8752
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
8047.02.00.006
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
15
Название детали
Втулка
Заводской номер
8047.02.00.005
Количество на модель
1
№
16
Название детали
Колесо опорное
Заводской номер
8047А.02.02.000
Количество на модель
1
№
17
Название детали
Болт (d=12, l=50, L0=30, H=7, S=17)
Заводской номер
М12х50.7796
Количество на модель
8
№
18
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
8
№
19
Название детали
Шплинт
Заводской номер
6,3х50.397
Количество на модель
2
№
20
Название детали
Вот
Заводской номер
8047.02.00.002
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
8047.02.00.023-01
Количество на модель
1
№
22
Название детали
КОЛЬЦО
Заводской номер
В42.13943
Количество на модель
1
№
23
Название детали
Подшипник шарнирный
Заводской номер
ШС25.3635
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
8047.02.00.023
Количество на модель
1
№
25
Название детали
Вот
Заводской номер
8047.02.00.003
Количество на модель
1
№
26
Название детали
Масленка
Заводской номер
1.3 19853
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | прокладка | 8047А.02.00.009 | 1 | 1 | 1 | |||
| 2 | Фланец | 8047А.02.07.000 | 1 | 1 | 2 | |||
| 3 | Муфта | 8047.02.01.012 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | В108.13943 | 1 | 1 | 4 | |||
| 5 | Болт | М10х25.7796 | 1 | 1 | 5 | |||
| 6 | Стопорная пластина | 8047.02.01.013 | 1 | 1 | 6 | |||
| 7 | Шайба | 8047.02.01.014 | 1 | 1 | 7 | |||
| 8 | Полумуфта | 8047.02.00.009 | 1 | 1 | 8 | |||
| 9 | Подшипник | 3516.5721 | 1 | 1 | 9 | |||
| 10 | Шайба | 8047.02.00.008 | 1 | 1 | 10 | |||
| 11 | прокладка | 8047.02.00.007 | 1 | 1 | 11 | |||
| 12 | Манжета | 1.1-80х105.8752 | 1 | 1 | 12 | |||
| 13 | Крышка | 8047.02.00.006 | 1 | 1 | 13 | |||
| 14 | Шайба | 8.6402 | 4 | 4 | 14 | |||
| 15 | Болт | М8х20.7796 | 4 | 4 | 15 | |||
| 16 | Втулка | 8047.02.00.005 | 1 | 1 | 16 | |||
| 17 | Колесо опорное | 8047А.02.02.000 | 1 | 1 | 17 | |||
| 18 | Болт (d=12, l=50, L0=30, H=7, S=17) | М12х50.7796 | 8 | 8 | 18 | |||
| 19 | Шайба | 12.6402 | 8 | 8 | 19 | |||
| 20 | Шплинт | 6,3х50.397 | 2 | 2 | 20 | |||
| 21 | Вот | 8047.02.00.002 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | 8047.02.00.023-01 | 1 | 1 | 22 | |||
| 23 | КОЛЬЦО | В42.13943 | 1 | 1 | 23 | |||
| 24 | Подшипник шарнирный | ШС25.3635 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 8047.02.00.023 | 1 | 1 | 25 | |||
| 26 | Вот | 8047.02.00.003 | 1 | 1 | 26 | |||
| 27 | Масленка | 1.3 19853 | 1 | 1 | 27 |
