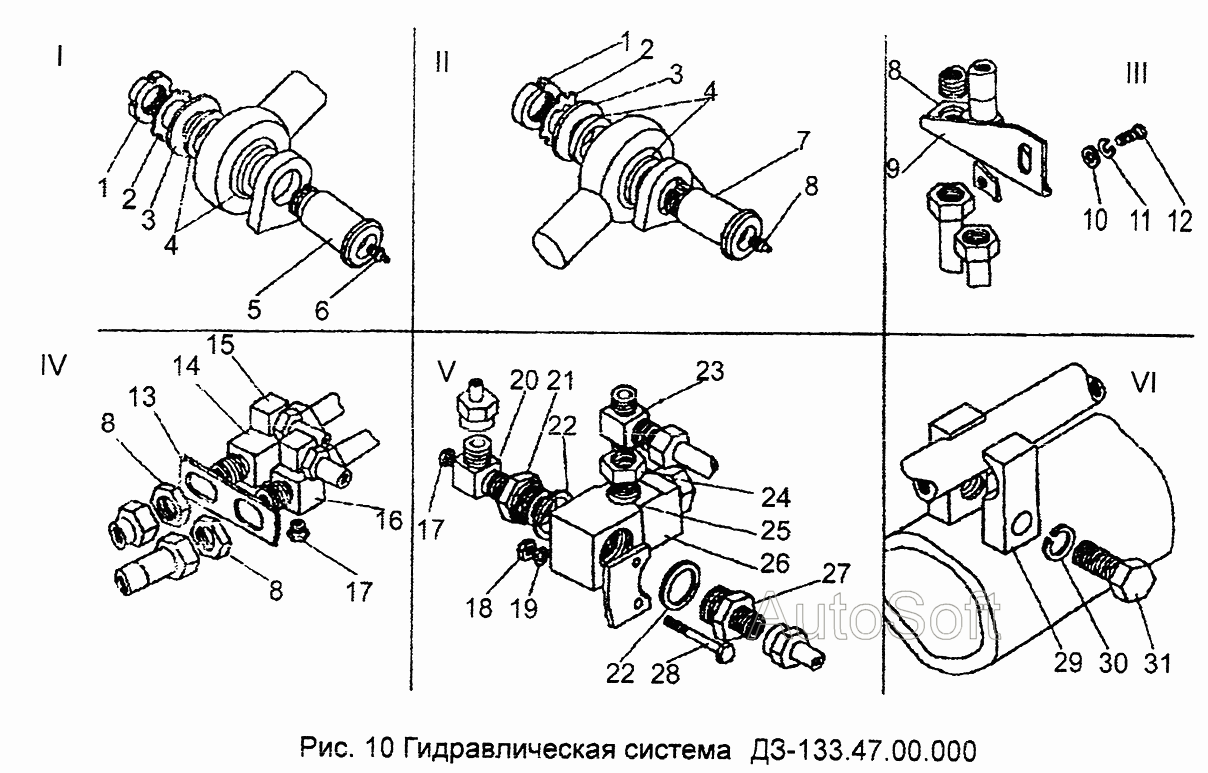

Гидравлическая система
100%
Название детали
Орех
Заводской номер
ВМ36х1,5.11871
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
ДЗ-133.00.00.005
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
36.11872
Количество на модель
4
№
3
Название детали
Втулка
Заводской номер
ДЗ-133.45.00.008
Количество на модель
4
№
4
Название детали
Палец
Заводской номер
ДЗ-133.45.00.003
Количество на модель
2
№
5
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
4
№
6
Название детали
Палец
Заводской номер
ДЗ-133.45.00.006
Количество на модель
2
№
7
Название детали
Контргайка
Заводской номер
М22х1,5.15803
Количество на модель
8
№
8
Название детали
Кронштейн
Заводской номер
ДЗ-133.45.00.031
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
12
Название детали
Кронштейн
Заводской номер
ДЗ-133.45.00.009
Количество на модель
1
№
13
Название детали
Тройник
Заводской номер
ДЗ-133.45.00.001
Количество на модель
1
№
14
Название детали
Угольник
Заводской номер
ДЗ-133.45.06.001
Количество на модель
2
№
15
Название детали
Крест
Заводской номер
ДЗ-133.45.00.012
Количество на модель
3
№
16
Название детали
Пробка
Заводской номер
ДЗ-133.45.00.028
Количество на модель
1
№
17
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
2
№
19
Название детали
Тройник
Заводской номер
ДЗ-133.45.00.014
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
ДЗ-133.45.00.015
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
М33.23358
Количество на модель
2
№
22
Название детали
Тройник
Заводской номер
ДЗ-133.45.00.018
Количество на модель
1
№
23
Название детали
Штуцер
Заводской номер
ДЗ-133.45.00.029
Количество на модель
1
№
24
Название детали
прокладка
Заводской номер
М27.23358
Количество на модель
1
№
25
Название детали
Клапан предохранительный
Заводской номер
521.20.06.00
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
ДЗ-133.45.00.016
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М10х80.7796
Количество на модель
2
№
28
Название детали
Platik
Заводской номер
ДЗ-133.45.00.025
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
2
№
30
Название детали
Винт
Заводской номер
ВМ6х16.17473
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | ВМ36х1,5.11871 | 4 | 4 | 1 | |||
| 2 | Шайба | ДЗ-133.00.00.005 | 4 | 4 | 2 | |||
| 3 | Шайба | 36.11872 | 4 | 4 | 3 | |||
| 4 | Втулка | ДЗ-133.45.00.008 | 4 | 4 | 4 | |||
| 5 | Палец | ДЗ-133.45.00.003 | 2 | 2 | 5 | |||
| 6 | Масленка | 1.3.19853 | 4 | 4 | 6 | |||
| 7 | Палец | ДЗ-133.45.00.006 | 2 | 2 | 7 | |||
| 8 | Контргайка | М22х1,5.15803 | 8 | 8 | 8 | |||
| 9 | Кронштейн | ДЗ-133.45.00.031 | 1 | 1 | 9 | |||
| 10 | Шайба | 8.11371 | 2 | 2 | 10 | |||
| 11 | Шайба | 8.6402 | 2 | 2 | 11 | |||
| 12 | Болт | М8х20.7796 | 4 | 4 | 12 | |||
| 13 | Кронштейн | ДЗ-133.45.00.009 | 1 | 1 | 13 | |||
| 14 | Тройник | ДЗ-133.45.00.001 | 1 | 1 | 14 | |||
| 15 | Угольник | ДЗ-133.45.06.001 | 2 | 2 | 15 | |||
| 16 | Крест | ДЗ-133.45.00.012 | 3 | 3 | 16 | |||
| 17 | Пробка | ДЗ-133.45.00.028 | 1 | 1 | 17 | |||
| 18 | Гайка | М10.5915 | 2 | 2 | 18 | |||
| 19 | Шайба | 10.6402 | 2 | 2 | 19 | |||
| 20 | Тройник | ДЗ-133.45.00.014 | 1 | 1 | 20 | |||
| 21 | Штуцер | ДЗ-133.45.00.015 | 1 | 1 | 21 | |||
| 22 | прокладка | М33.23358 | 2 | 2 | 22 | |||
| 23 | Тройник | ДЗ-133.45.00.018 | 1 | 1 | 23 | |||
| 24 | Штуцер | ДЗ-133.45.00.029 | 1 | 1 | 24 | |||
| 25 | прокладка | М27.23358 | 1 | 1 | 25 | |||
| 26 | Клапан предохранительный | 521.20.06.00 | 1 | 1 | 26 | |||
| 27 | Штуцер | ДЗ-133.45.00.016 | 1 | 1 | 27 | |||
| 28 | Болт | М10х80.7796 | 2 | 2 | 28 | |||
| 29 | Platik | ДЗ-133.45.00.025 | 2 | 2 | 29 | |||
| 30 | Шайба | 6.6402 | 2 | 2 | 30 | |||
| 31 | Винт | ВМ6х16.17473 | 2 | 2 | 31 |
