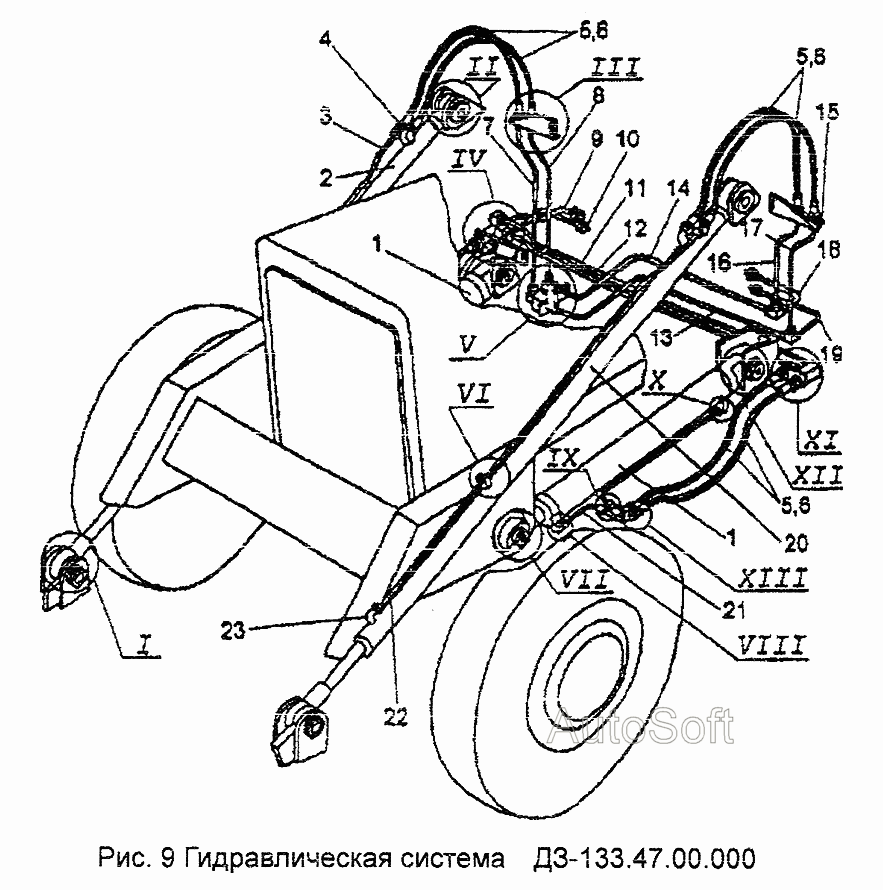

Гидравлическая система
100%
Название детали
Гидроцилиндр
Заводской номер
У4564.200.000-32
Количество на модель
2
№
1
Название детали
Гидроцилиндр
Заводской номер
ДЗ-133.45.03.000
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.160
Количество на модель
2
№
3
Название детали
Контргайка
Заводской номер
М22Х1,5.15803
Количество на модель
4
№
4
Название детали
Рукав
Заводской номер
РВД12х650Т.22-4756
Количество на модель
8
№
5
Название детали
Рукав
Заводской номер
РВД12х650У.22-4756
Количество на модель
8
№
6
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.100
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.090
Количество на модель
1
№
8
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.070
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.080
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ДЗ-133.47.00.030
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ДЗ-133.47.00.040
Количество на модель
1
№
12
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.110
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.120
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
ДЗ-133.45.00.031-01
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.030
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ДЗ-133.45.00.040
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ДЗ-133.47.00.010
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
ДЗ-133.47.00.020
Количество на модель
1
№
19
Название детали
Гидроцилиндр
Заводской номер
ДЗ-133.45.03.000-01
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
ДЗ-133.48.00.170
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
ДЗ-133.48.00.160
Количество на модель
1
№
22
Название детали
Угольник
Заводской номер
ДЗ-133.45.06.001
Количество на модель
2
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | У4564.200.000-32 | 2 | 2 | 1 | |||
| 2 | Гидроцилиндр | ДЗ-133.45.03.000 | 1 | 1 | 2 | |||
| 3 | Трубопровод | ДЗ-133.45.00.160 | 2 | 2 | 3 | |||
| 4 | Контргайка | М22Х1,5.15803 | 4 | 4 | 4 | |||
| 5 | Рукав | РВД12х650Т.22-4756 | 8 | 8 | 5 | |||
| 6 | Рукав | РВД12х650У.22-4756 | 8 | 8 | 6 | |||
| 7 | Трубопровод | ДЗ-133.45.00.100 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ДЗ-133.45.00.090 | 1 | 1 | 8 | |||
| 9 | Трубопровод | ДЗ-133.45.00.070 | 1 | 1 | 9 | |||
| 10 | Трубопровод | ДЗ-133.45.00.080 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ДЗ-133.47.00.030 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ДЗ-133.47.00.040 | 1 | 1 | 12 | |||
| 13 | Трубопровод | ДЗ-133.45.00.110 | 1 | 1 | 13 | |||
| 14 | Трубопровод | ДЗ-133.45.00.120 | 1 | 1 | 14 | |||
| 15 | Кронштейн | ДЗ-133.45.00.031-01 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ДЗ-133.45.00.030 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ДЗ-133.45.00.040 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ДЗ-133.47.00.010 | 1 | 1 | 18 | |||
| 19 | Трубопровод | ДЗ-133.47.00.020 | 1 | 1 | 19 | |||
| 20 | Гидроцилиндр | ДЗ-133.45.03.000-01 | 1 | 1 | 20 | |||
| 21 | Трубопровод | ДЗ-133.48.00.170 | 1 | 1 | 21 | |||
| 22 | Трубопровод | ДЗ-133.48.00.160 | 1 | 1 | 22 | |||
| 23 | Угольник | ДЗ-133.45.06.001 | 2 | 2 | 23 |
