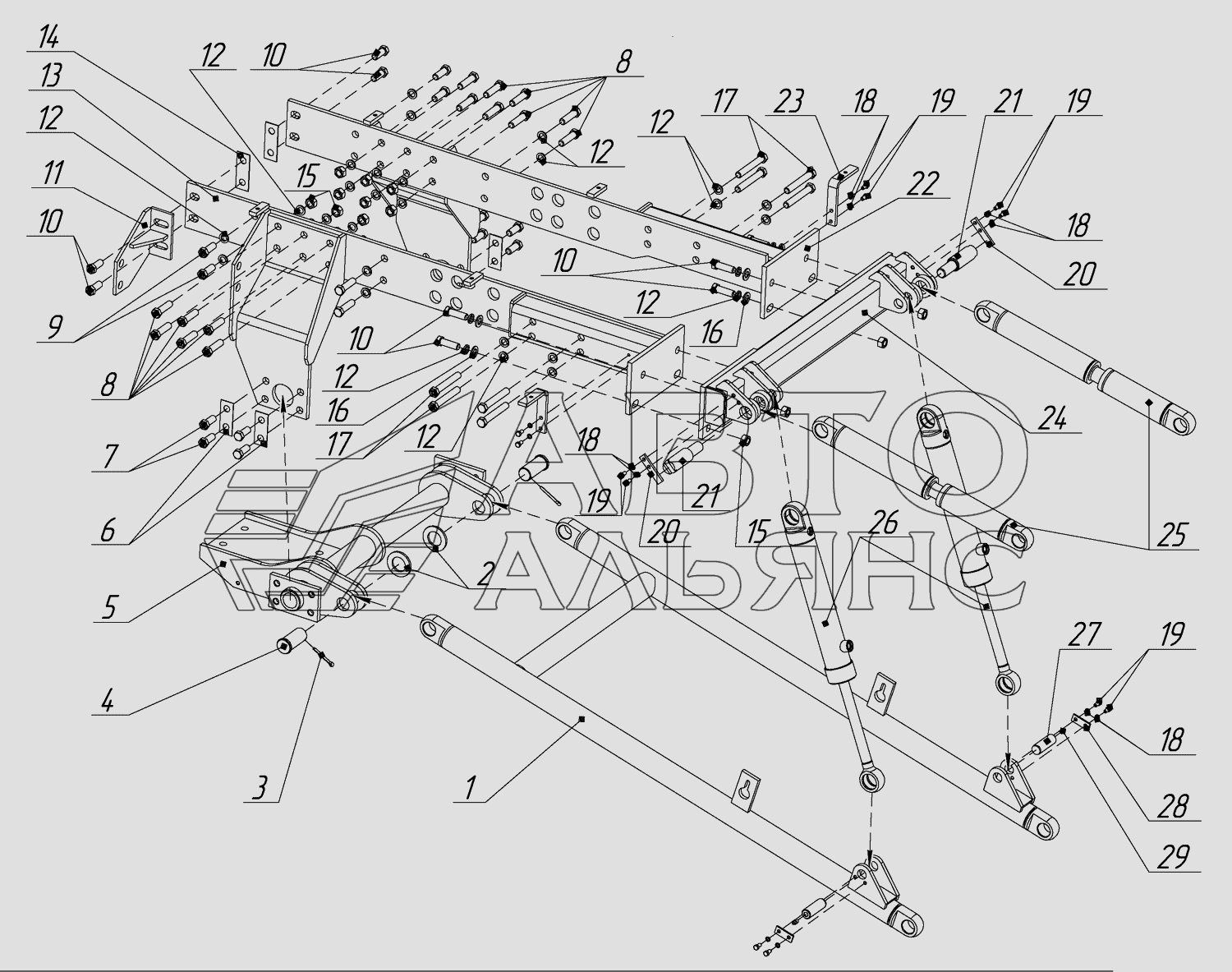

СИСТЕМА AXIS
100%
Название детали
Рама толкающая
Заводской номер
9211А1.20.00А00А
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
Ст.36.02.Ст3.0115
Количество на модель
2
№
2
Название детали
Шплинт х
Заводской номер
6,3х50.019
Количество на модель
2
№
3
Название детали
Вот
Заводской номер
9211А1.20.00.001
Количество на модель
2
№
4
Название детали
Проставка
Заводской номер
9211А1.20.00.100А
Количество на модель
1
№
5
Название детали
Планка закрепительная
Заводской номер
СНФ-200.20.00.002
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
М16-6gхW.88.35.0115
Количество на модель
8
№
7
Название детали
Болт
Заводской номер
М16-6gх60.88.35.0115
Количество на модель
16
№
8
Название детали
Болт
Заводской номер
М16-6gх45.88.35.0115
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М16-6gх50.88.35.0115
Количество на модель
12
№
10
Название детали
Кронштейн
Заводской номер
СНФ-200.20.00.800
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
32
№
12
Название детали
Рама
Заводской номер
9211А1.20.00.350А
Количество на модель
1
№
13
Название детали
Планка закрепительная
Заводской номер
СНФ-200.20.00.002-01
Количество на модель
2
№
14
Название детали
Орех
Заводской номер
М16-6Н.8.0115
Количество на модель
16
№
15
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
8
№
16
Название детали
Болт
Заводской номер
М16-6gх110.88.35.0115
Количество на модель
8
№
17
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
18
Название детали
Болт
Заводской номер
М8-6gх16.88.35.0115
Количество на модель
12
№
19
Название детали
Планка закрепительная
Заводской номер
9211А1.20.00.004А
Количество на модель
2
№
20
Название детали
Вот
Заводской номер
9211А1.20.00.003А
Количество на модель
2
№
21
Название детали
Рама
Заводской номер
9211А1.20.00.250А
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
9211А1.45.00.008А
Количество на модель
2
№
23
Название детали
Балкон
Заводской номер
9211А1.20.00.700А
Количество на модель
1
№
24
Название детали
Тяга
Заводской номер
9211А1.20.00.500А
Количество на модель
2
№
25
Название детали
Гидроцилиндр
Заводской номер
КГЦ35.50-32-250
Количество на модель
2
№
26
Название детали
Палец
Заводской номер
СНФ-200Л5.00.021-02
Количество на модель
2
№
27
Название детали
Планка
Заводской номер
СНФ-200.45.00.003-01
Количество на модель
2
№
28
Название детали
Масленка
Заводской номер
1.3.Ц6.хp
Количество на модель
2
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама толкающая | 9211А1.20.00А00А | 1 | 1 | 1 | |||
| 2 | Шайба | Ст.36.02.Ст3.0115 | 2 | 2 | 2 | |||
| 3 | Шплинт х | 6,3х50.019 | 2 | 2 | 3 | |||
| 4 | Вот | 9211А1.20.00.001 | 2 | 2 | 4 | |||
| 5 | Проставка | 9211А1.20.00.100А | 1 | 1 | 5 | |||
| 6 | Планка закрепительная | СНФ-200.20.00.002 | 4 | 4 | 6 | |||
| 7 | Болт | М16-6gхW.88.35.0115 | 8 | 8 | 7 | |||
| 8 | Болт | М16-6gх60.88.35.0115 | 16 | 16 | 8 | |||
| 9 | Болт | М16-6gх45.88.35.0115 | 4 | 4 | 9 | |||
| 10 | Болт | М16-6gх50.88.35.0115 | 12 | 12 | 10 | |||
| 11 | Кронштейн | СНФ-200.20.00.800 | 1 | 1 | 11 | |||
| 12 | Шайба | 16.65Г.0115 | 32 | 32 | 12 | |||
| 13 | Рама | 9211А1.20.00.350А | 1 | 1 | 13 | |||
| 14 | Планка закрепительная | СНФ-200.20.00.002-01 | 2 | 2 | 14 | |||
| 15 | Орех | М16-6Н.8.0115 | 16 | 16 | 15 | |||
| 16 | Шайба | С.16.02.Ст3.0115 | 8 | 8 | 16 | |||
| 17 | Болт | М16-6gх110.88.35.0115 | 8 | 8 | 17 | |||
| 18 | Шайба | 8.65Г.0115 | 12 | 12 | 18 | |||
| 19 | Болт | М8-6gх16.88.35.0115 | 12 | 12 | 19 | |||
| 20 | Планка закрепительная | 9211А1.20.00.004А | 2 | 2 | 20 | |||
| 21 | Вот | 9211А1.20.00.003А | 2 | 2 | 21 | |||
| 22 | Рама | 9211А1.20.00.250А | 1 | 1 | 22 | |||
| 23 | Кронштейн | 9211А1.45.00.008А | 2 | 2 | 23 | |||
| 24 | Балкон | 9211А1.20.00.700А | 1 | 1 | 24 | |||
| 25 | Тяга | 9211А1.20.00.500А | 2 | 2 | 25 | |||
| 26 | Гидроцилиндр | КГЦ35.50-32-250 | 2 | 2 | 26 | |||
| 27 | Палец | СНФ-200Л5.00.021-02 | 2 | 2 | 27 | |||
| 28 | Планка | СНФ-200.45.00.003-01 | 2 | 2 | 28 | |||
| 29 | Масленка | 1.3.Ц6.хp | 2 | 2 | 29 |
