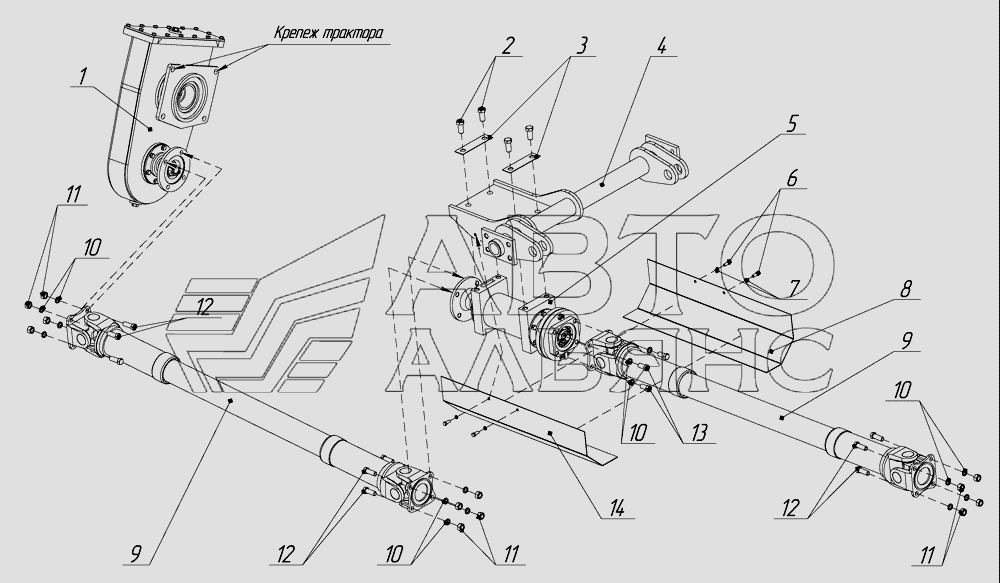

ПРИВОД РАБОЧЕГО ОРГАНА А
100%
Название детали
Редуктор
Заводской номер
9211А1.35.01.000
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М16-6gх35.88.35.0115А
Количество на модель
4
№
2
Название детали
Планка
Заводской номер
9211А1.35.00.001
Количество на модель
2
№
3
Название детали
Проставка
Заводской номер
9211А1.20.00.100.А
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
9211А1.35.02.000
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М8-6gх20.88.35.0115
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
7
Название детали
Кожух
Заводской номер
9211А1.35.00.002-01
Количество на модель
1
№
8
Название детали
Вал карданный
Заводской номер
4529-2203011
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
16
№
10
Название детали
Орех
Заводской номер
М14х1,5-6Н8.0115
Количество на модель
12
№
11
Название детали
Болт
Заводской номер
М14х1,5-6gх40.109.40X.0115
Количество на модель
12
№
12
Название детали
Болт
Заводской номер
М14х1,5-6gх30.109.40X.0115
Количество на модель
4
№
13
Название детали
Кожух
Заводской номер
9211А1.35.00.002
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор | 9211А1.35.01.000 | 1 | 1 | 1 | |||
| 2 | Болт | М16-6gх35.88.35.0115А | 4 | 4 | 2 | |||
| 3 | Планка | 9211А1.35.00.001 | 2 | 2 | 3 | |||
| 4 | Проставка | 9211А1.20.00.100.А | 1 | 1 | 4 | |||
| 5 | Опора | 9211А1.35.02.000 | 1 | 1 | 5 | |||
| 6 | Болт | М8-6gх20.88.35.0115 | 4 | 4 | 6 | |||
| 7 | Шайба | 8.65Г.0115 | 4 | 4 | 7 | |||
| 8 | Кожух | 9211А1.35.00.002-01 | 1 | 1 | 8 | |||
| 9 | Вал карданный | 4529-2203011 | 2 | 2 | 9 | |||
| 10 | Шайба | 14.65Г.0115 | 16 | 16 | 10 | |||
| 11 | Орех | М14х1,5-6Н8.0115 | 12 | 12 | 11 | |||
| 12 | Болт | М14х1,5-6gх40.109.40X.0115 | 12 | 12 | 12 | |||
| 13 | Болт | М14х1,5-6gх30.109.40X.0115 | 4 | 4 | 13 | |||
| 14 | Кожух | 9211А1.35.00.002 | 1 | 1 | 14 |
