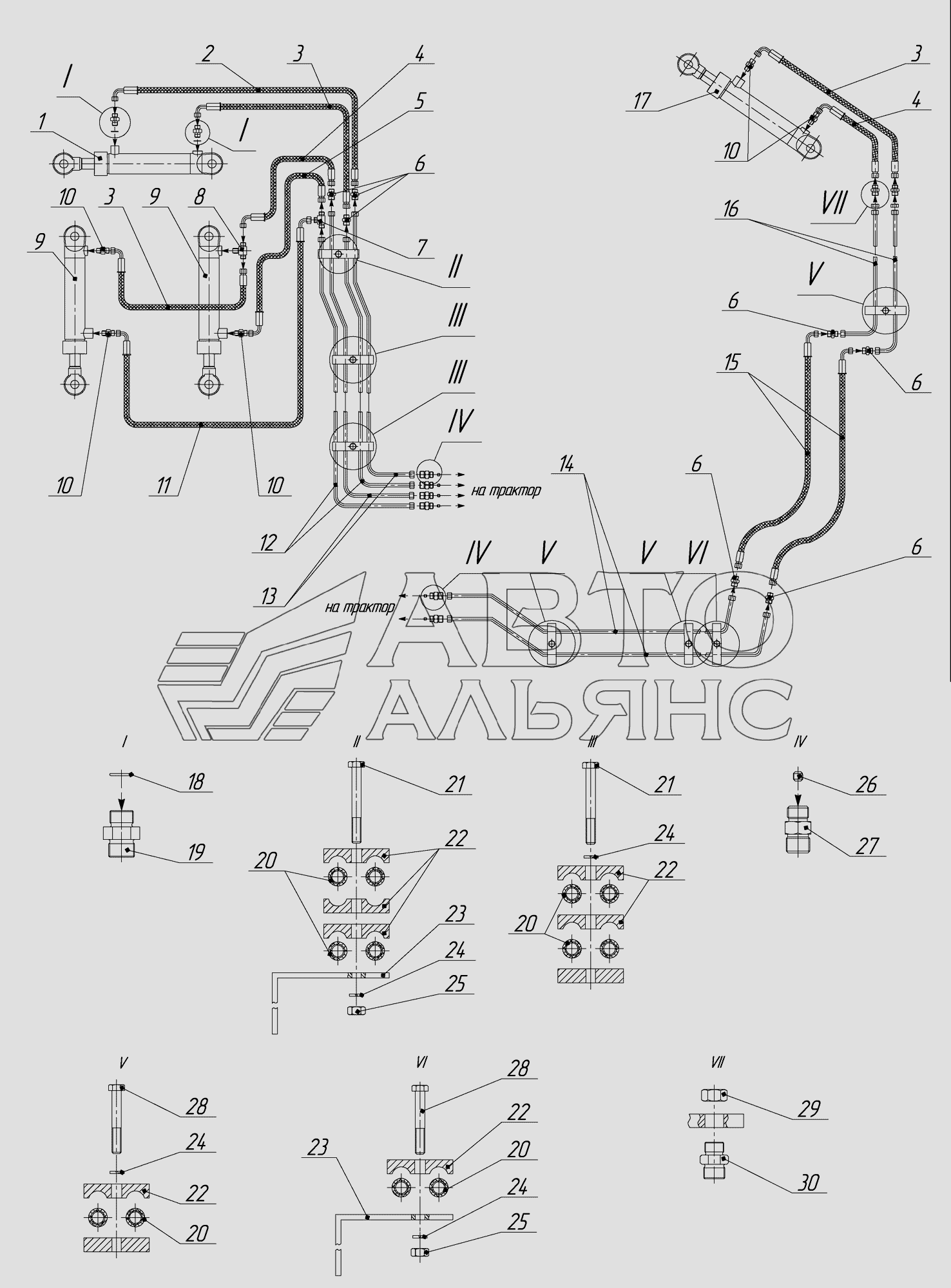

ГИДРОСИСТЕМА АА
100%
Название детали
Гидроцилиндр
Заводской номер
КГЦМ.50.32-400
Количество на модель
1
№
1
Название детали
Рукав
Заводской номер
1SNNP8х1050А60А61
Количество на модель
1
№
2
Название детали
Рукав
Заводской номер
1SNNP8х650А60А61
Количество на модель
3
№
3
Название детали
Рукав
Заводской номер
1SNNP8х500А60А61
Количество на модель
2
№
4
Название детали
Рукав
Заводской номер
1SNNP8х850А60А61
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
ПГУ1-05.022
Количество на модель
7
№
6
Название детали
Тройник
Заводской номер
ПГУ1-03.010
Количество на модель
1
№
7
Название детали
Тройник
Заводской номер
ПГУ1-03.011
Количество на модель
1
№
8
Название детали
Гидроцилиндр
Заводской номер
КГЦ35.50-32-250
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
ПГУ1-02.004
Количество на модель
5
№
10
Название детали
Рукав
Заводской номер
1SNNP8х1050А61А61(270)
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
9211А1.45.00.150
Количество на модель
2
№
12
Название детали
Трубопровод
Заводской номер
9211А1.45.00.130
Количество на модель
2
№
13
Название детали
Трубопровод
Заводской номер
9211А1.45.00..110
Количество на модель
2
№
14
Название детали
Рукав
Заводской номер
1SNNP8х1550А60А61
Количество на модель
2
№
15
Название детали
Трубопровод
Заводской номер
9211А1А5.00.140
Количество на модель
2
№
16
Название детали
Гидроцилиндр
Заводской номер
КГЦ35.50-32-180
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
16М3ГОСТ23358-87
Количество на модель
2
№
18
Название детали
Штуцер
Заводской номер
ПГУ1-01.067
Количество на модель
2
№
19
Название детали
Уплотнитель
Заводской номер
ПР-3ТУРБ600101927022-03
Количество на модель
№
20
Название детали
Болт
Заводской номер
М8-6gх65.88.35.0115
Количество на модель
3
№
21
Название детали
Колодка
Заводской номер
УДГ1-17.01.005-01
Количество на модель
11
№
22
Название детали
Кронштейн
Заводской номер
9211А1.45.00.008А
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
7
№
24
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
2
№
25
Название детали
Дроссель
Заводской номер
СНФ-200.45.00.018-01
Количество на модель
6
№
26
Название детали
Штуцер
Заводской номер
9211А1.45.00.006А
Количество на модель
6
№
27
Название детали
Болт
Заводской номер
М8-6gх40.88.35.0115
Количество на модель
4
№
28
Название детали
Орех
Заводской номер
ПГУ1-06.005
Количество на модель
2
№
29
Название детали
Штуцер
Заводской номер
ПГУ1-05.022-01
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | КГЦМ.50.32-400 | 1 | 1 | 1 | |||
| 2 | Рукав | 1SNNP8х1050А60А61 | 1 | 1 | 2 | |||
| 3 | Рукав | 1SNNP8х650А60А61 | 3 | 3 | 3 | |||
| 4 | Рукав | 1SNNP8х500А60А61 | 2 | 2 | 4 | |||
| 5 | Рукав | 1SNNP8х850А60А61 | 1 | 1 | 5 | |||
| 6 | Штуцер | ПГУ1-05.022 | 7 | 7 | 6 | |||
| 7 | Тройник | ПГУ1-03.010 | 1 | 1 | 7 | |||
| 8 | Тройник | ПГУ1-03.011 | 1 | 1 | 8 | |||
| 9 | Гидроцилиндр | КГЦ35.50-32-250 | 2 | 2 | 9 | |||
| 10 | Штуцер | ПГУ1-02.004 | 5 | 5 | 10 | |||
| 11 | Рукав | 1SNNP8х1050А61А61(270) | 1 | 1 | 11 | |||
| 12 | Трубопровод | 9211А1.45.00.150 | 2 | 2 | 12 | |||
| 13 | Трубопровод | 9211А1.45.00.130 | 2 | 2 | 13 | |||
| 14 | Трубопровод | 9211А1.45.00..110 | 2 | 2 | 14 | |||
| 15 | Рукав | 1SNNP8х1550А60А61 | 2 | 2 | 15 | |||
| 16 | Трубопровод | 9211А1А5.00.140 | 2 | 2 | 16 | |||
| 17 | Гидроцилиндр | КГЦ35.50-32-180 | 1 | 1 | 17 | |||
| 18 | прокладка | 16М3ГОСТ23358-87 | 2 | 2 | 18 | |||
| 19 | Штуцер | ПГУ1-01.067 | 2 | 2 | 19 | |||
| 20 | Уплотнитель | ПР-3ТУРБ600101927022-03 | 20 | |||||
| 21 | Болт | М8-6gх65.88.35.0115 | 3 | 3 | 21 | |||
| 22 | Колодка | УДГ1-17.01.005-01 | 11 | 11 | 22 | |||
| 23 | Кронштейн | 9211А1.45.00.008А | 2 | 2 | 23 | |||
| 24 | Шайба | 8.65Г.0115 | 7 | 7 | 24 | |||
| 25 | Орех | М8-6Н.8.35.0115 | 2 | 2 | 25 | |||
| 26 | Дроссель | СНФ-200.45.00.018-01 | 6 | 6 | 26 | |||
| 27 | Штуцер | 9211А1.45.00.006А | 6 | 6 | 27 | |||
| 28 | Болт | М8-6gх40.88.35.0115 | 4 | 4 | 28 | |||
| 29 | Орех | ПГУ1-06.005 | 2 | 2 | 29 | |||
| 30 | Штуцер | ПГУ1-05.022-01 | 2 | 2 | 30 |
