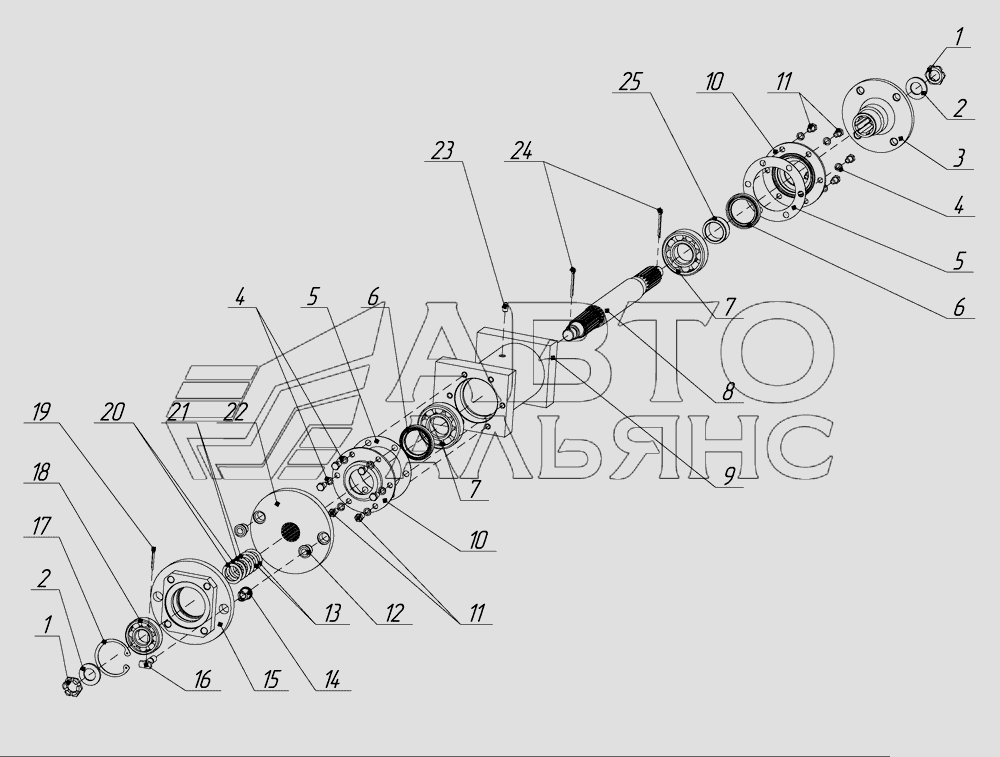

ОПОРА А
100%
Название детали
Орех
Заводской номер
М24-6Н.8.35Х.0115
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
С.24.02.3кп.0115
Количество на модель
2
№
2
Название детали
Фланец
Заводской номер
9211А1.10.01.015
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
1065Г.0115
Количество на модель
12
№
4
Название детали
прокладка
Заводской номер
9211А1.3502.004
Количество на модель
2
№
5
Название детали
Манжета
Заводской номер
1.1-50х70-2
Количество на модель
2
№
6
Название детали
Подшипник
Заводской номер
308
Количество на модель
2
№
7
Название детали
ВАЛ
Заводской номер
9211А1.35.02.001
Количество на модель
1
№
8
Название детали
корпус
Заводской номер
9211А1.35.02.100
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
СНФ-200.35.04.011
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
М10-6gх16.88.35.0115
Количество на модель
12
№
11
Название детали
Втулка
Заводской номер
СНФ-200.10.03.311
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
9211А1.35.02.003-02
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
СНФ-200.10.11.001
Количество на модель
2
№
14
Название детали
Фланец
Заводской номер
СНФ-200.35.02.301
Количество на модель
1
№
15
Название детали
Штифт
Заводской номер
9211АП0.00.009
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
В72
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
306
Количество на модель
1
№
18
Название детали
Шплинт
Заводской номер
4х32..019
Количество на модель
1
№
19
Название детали
прокладка
Заводской номер
9211А1.35.02.003-01
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
9211А1.35.02.003
Количество на модель
2
№
21
Название детали
Фланец
Заводской номер
9211А1.35.02.201
Количество на модель
1
№
22
Название детали
Масленка
Заводской номер
1,3Ц6
Количество на модель
1
№
23
Название детали
Шплинт 5х45.019
Заводской номер
5х45.019
Количество на модель
2
№
24
Название детали
Втулка
Заводской номер
9211А1.35.02..005
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М24-6Н.8.35Х.0115 | 2 | 2 | 1 | |||
| 2 | Шайба | С.24.02.3кп.0115 | 2 | 2 | 2 | |||
| 3 | Фланец | 9211А1.10.01.015 | 1 | 1 | 3 | |||
| 4 | Шайба | 1065Г.0115 | 12 | 12 | 4 | |||
| 5 | прокладка | 9211А1.3502.004 | 2 | 2 | 5 | |||
| 6 | Манжета | 1.1-50х70-2 | 2 | 2 | 6 | |||
| 7 | Подшипник | 308 | 2 | 2 | 7 | |||
| 8 | ВАЛ | 9211А1.35.02.001 | 1 | 1 | 8 | |||
| 9 | корпус | 9211А1.35.02.100 | 1 | 1 | 9 | |||
| 10 | Крышка | СНФ-200.35.04.011 | 2 | 2 | 10 | |||
| 11 | Болт | М10-6gх16.88.35.0115 | 12 | 12 | 11 | |||
| 12 | Втулка | СНФ-200.10.03.311 | 2 | 2 | 12 | |||
| 13 | прокладка | 9211А1.35.02.003-02 | 2 | 2 | 13 | |||
| 14 | Втулка | СНФ-200.10.11.001 | 2 | 2 | 14 | |||
| 15 | Фланец | СНФ-200.35.02.301 | 1 | 1 | 15 | |||
| 16 | Штифт | 9211АП0.00.009 | 1 | 1 | 16 | |||
| 17 | Кольцо | В72 | 1 | 1 | 17 | |||
| 18 | Подшипник | 306 | 1 | 1 | 18 | |||
| 19 | Шплинт | 4х32..019 | 1 | 1 | 19 | |||
| 20 | прокладка | 9211А1.35.02.003-01 | 2 | 2 | 20 | |||
| 21 | прокладка | 9211А1.35.02.003 | 2 | 2 | 21 | |||
| 22 | Фланец | 9211А1.35.02.201 | 1 | 1 | 22 | |||
| 23 | Масленка | 1,3Ц6 | 1 | 1 | 23 | |||
| 24 | Шплинт 5х45.019 | 5х45.019 | 2 | 2 | 24 | |||
| 25 | Втулка | 9211А1.35.02..005 | 1 | 1 | 25 |
