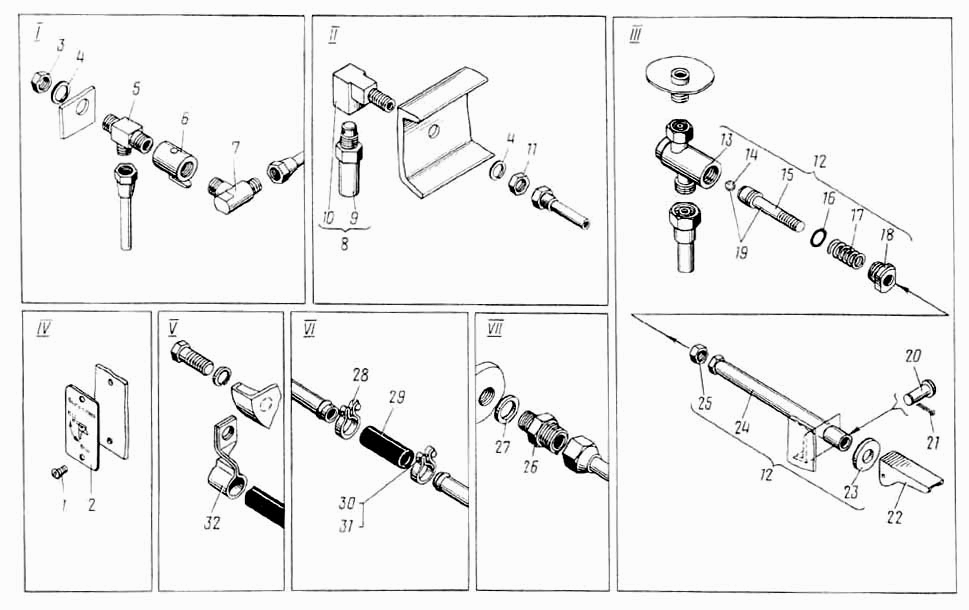

DE- Топливная система
100%
Название детали
Винт АНГАЗ
Заводской номер
ВМ4х12.17473
Количество на модель
2
№
1
Название детали
Таблица
Заводской номер
Д-902.44.00.012 -01
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
М16х1,5.5916
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
2
№
4
Название детали
Тройник
Заводской номер
ДЭ-226.40.20.008
Количество на модель
1
№
5
Название детали
Кран разобщительный в сборе
Заводской номер
12.3520010
Количество на модель
1
№
6
Название детали
Угольник (К"-Мх)
Заводской номер
339232
Количество на модель
1
№
7
Название детали
Кран
Заводской номер
Д-902.44.03.000
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
ТМ-59.2000-13А
Количество на модель
1
№
9
Название детали
корпус
Заводской номер
Д-902.44.03.001
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
М16х1,5.5915
Количество на модель
1
№
11
Название детали
Кран
Заводской номер
Д-902.44.07.000
Количество на модель
1
№
12
Название детали
Корпус крана
Заводской номер
Д-902.44.07.100
Количество на модель
1
№
13
Название детали
Шар
Заводской номер
Н18,256-60.3722
Количество на модель
1
№
14
Название детали
Шток
Заводской номер
Д-902.44.07.401
Количество на модель
1
№
15
Название детали
КОЛЬЦО
Заводской номер
020-025-30.9833
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
Д-902.44.07.003
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
Д-902.44.07.002
Количество на модель
1
№
18
Название детали
Шток в сборе
Заводской номер
Д-902.44.07.400
Количество на модель
1
№
19
Название детали
Вот
Заводской номер
6-12х25.9650
Количество на модель
1
№
20
Название детали
Шплинт
Заводской номер
1,6х16.397
Количество на модель
1
№
21
Название детали
Ручка
Заводской номер
Д-902.44.07.006
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
16.6958
Количество на модель
1
№
23
Название детали
Тяга
Заводской номер
Д-902.44.07.200
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
1
№
25
Название детали
Штуцер
Заводской номер
Д-902.44.00.015
Количество на модель
1
№
26
Название детали
КОЛЬЦО
Заводской номер
Д-802.44.00.016
Количество на модель
1
№
27
Название детали
Хомут
Заводской номер
Д-902.44.00.017
Количество на модель
4
№
28
Название детали
Рукав
Заводской номер
Д-802.44.00.018
Количество на модель
2
№
29
Название детали
Винт специальный
Заводской номер
ТМ-59.0100-05
Количество на модель
4
№
30
Название детали
Вот
Заводской номер
ТМ-59.7000-30
Количество на модель
4
№
31
Название детали
Хомут
Заводской номер
Д-902.44.00.001
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт АНГАЗ | ВМ4х12.17473 | 2 | 2 | 1 | |||
| 2 | Таблица | Д-902.44.00.012 -01 | 1 | 1 | 2 | |||
| 3 | Орех | М16х1,5.5916 | 1 | 1 | 3 | |||
| 4 | Шайба | 16.6402 | 2 | 2 | 4 | |||
| 5 | Тройник | ДЭ-226.40.20.008 | 1 | 1 | 5 | |||
| 6 | Кран разобщительный в сборе | 12.3520010 | 1 | 1 | 6 | |||
| 7 | Угольник (К"-Мх) | 339232 | 1 | 1 | 7 | |||
| 8 | Кран | Д-902.44.03.000 | 1 | 1 | 8 | |||
| 9 | Штуцер | ТМ-59.2000-13А | 1 | 1 | 9 | |||
| 10 | корпус | Д-902.44.03.001 | 1 | 1 | 10 | |||
| 11 | Гайка | М16х1,5.5915 | 1 | 1 | 11 | |||
| 12 | Кран | Д-902.44.07.000 | 1 | 1 | 12 | |||
| 13 | Корпус крана | Д-902.44.07.100 | 1 | 1 | 13 | |||
| 14 | Шар | Н18,256-60.3722 | 1 | 1 | 14 | |||
| 15 | Шток | Д-902.44.07.401 | 1 | 1 | 15 | |||
| 16 | КОЛЬЦО | 020-025-30.9833 | 1 | 1 | 16 | |||
| 17 | Пружина | Д-902.44.07.003 | 1 | 1 | 17 | |||
| 18 | Крышка | Д-902.44.07.002 | 1 | 1 | 18 | |||
| 19 | Шток в сборе | Д-902.44.07.400 | 1 | 1 | 19 | |||
| 20 | Вот | 6-12х25.9650 | 1 | 1 | 20 | |||
| 21 | Шплинт | 1,6х16.397 | 1 | 1 | 21 | |||
| 22 | Ручка | Д-902.44.07.006 | 1 | 1 | 22 | |||
| 23 | Шайба | 16.6958 | 1 | 1 | 23 | |||
| 24 | Тяга | Д-902.44.07.200 | 1 | 1 | 24 | |||
| 25 | Гайка | М12.5915 | 1 | 1 | 25 | |||
| 26 | Штуцер | Д-902.44.00.015 | 1 | 1 | 26 | |||
| 27 | КОЛЬЦО | Д-802.44.00.016 | 1 | 1 | 27 | |||
| 28 | Хомут | Д-902.44.00.017 | 4 | 4 | 28 | |||
| 29 | Рукав | Д-802.44.00.018 | 2 | 2 | 29 | |||
| 30 | Винт специальный | ТМ-59.0100-05 | 4 | 4 | 30 | |||
| 31 | Вот | ТМ-59.7000-30 | 4 | 4 | 31 | |||
| 32 | Хомут | Д-902.44.00.001 | 1 | 1 | 32 |
