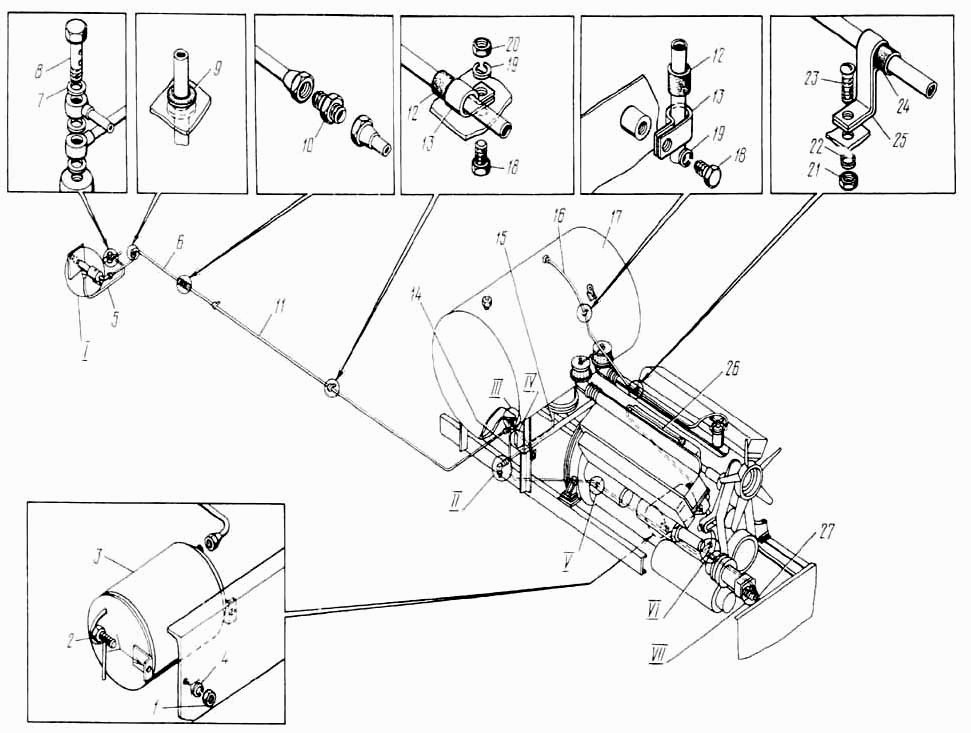

DE- Топливная система
100%
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
2
№
2
Название детали
Бак
Заводской номер
Д-902.44.08.000
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
2
№
4
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.20.500
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.20.700
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
ДЭ-226.40.20.003
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
ДЭ-226.40.20.002
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
339052
Количество на модель
1
№
9
Название детали
Штуцер М16х1,5
Заводской номер
339050
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.20.600
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
ТМ-59.6000-20
Количество на модель
4
№
12
Название детали
Хомут
Заводской номер
ЯЕ8.665.052
Количество на модель
3
№
13
Название детали
Трубка подвода топлива к насосу
Заводской номер
ДЭ-226.40.20.200
Количество на модель
1
№
14
Название детали
Трубка слива из отстойника топливного бака
Заводской номер
Д-902.44.40.000-01
Количество на модель
1
№
15
Название детали
Трубка спуска воздуха из топливного фильтра
Заводской номер
Д-902.44.05.000
Количество на модель
1
№
16
Название детали
Бак топливный
Заводской номер
ДЭ-226.40.20.100
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М6х12.7798
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
19
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
2
№
20
Название детали
Гайка
Заводской номер
М4.5916
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
4.6402
Количество на модель
2
№
22
Название детали
Винт
Заводской номер
БМ4х12.17473
Количество на модель
2
№
23
Название детали
прокладка
Заводской номер
Д-902.44.00.004
Количество на модель
2
№
24
Название детали
Хомут
Заводской номер
Д-902.44.00.014
Количество на модель
2
№
25
Название детали
Трубка отвода топлива из топливного насоса и форсунок
Заводской номер
Д-902.44.06.000
Количество на модель
1
№
26
Название детали
Трубка подвода топлива к подогревателю
Заводской номер
Д-902.44.60.000
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | М10.5915 | 2 | 2 | 1 | |||
| 2 | Болт | М10х16.7796 | 2 | 2 | 2 | |||
| 3 | Бак | Д-902.44.08.000 | 1 | 1 | 3 | |||
| 4 | Шайба | 10.6402 | 2 | 2 | 4 | |||
| 5 | Трубопровод | ДЭ-226.40.20.500 | 1 | 1 | 5 | |||
| 6 | Трубопровод | ДЭ-226.40.20.700 | 1 | 1 | 6 | |||
| 7 | прокладка | ДЭ-226.40.20.003 | 1 | 1 | 7 | |||
| 8 | Болт | ДЭ-226.40.20.002 | 1 | 1 | 8 | |||
| 9 | Втулка | 339052 | 1 | 1 | 9 | |||
| 10 | Штуцер М16х1,5 | 339050 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ДЭ-226.40.20.600 | 1 | 1 | 11 | |||
| 12 | прокладка | ТМ-59.6000-20 | 4 | 4 | 12 | |||
| 13 | Хомут | ЯЕ8.665.052 | 3 | 3 | 13 | |||
| 14 | Трубка подвода топлива к насосу | ДЭ-226.40.20.200 | 1 | 1 | 14 | |||
| 15 | Трубка слива из отстойника топливного бака | Д-902.44.40.000-01 | 1 | 1 | 15 | |||
| 16 | Трубка спуска воздуха из топливного фильтра | Д-902.44.05.000 | 1 | 1 | 16 | |||
| 17 | Бак топливный | ДЭ-226.40.20.100 | 1 | 1 | 17 | |||
| 18 | Болт | М6х12.7798 | 4 | 4 | 18 | |||
| 19 | Шайба | 6.6402 | 4 | 4 | 19 | |||
| 20 | Орех | М6.5915 | 2 | 2 | 20 | |||
| 21 | Гайка | М4.5916 | 2 | 2 | 21 | |||
| 22 | Шайба | 4.6402 | 2 | 2 | 22 | |||
| 23 | Винт | БМ4х12.17473 | 2 | 2 | 23 | |||
| 24 | прокладка | Д-902.44.00.004 | 2 | 2 | 24 | |||
| 25 | Хомут | Д-902.44.00.014 | 2 | 2 | 25 | |||
| 26 | Трубка отвода топлива из топливного насоса и форсунок | Д-902.44.06.000 | 1 | 1 | 26 | |||
| 27 | Трубка подвода топлива к подогревателю | Д-902.44.60.000 | 1 | 1 | 27 |
