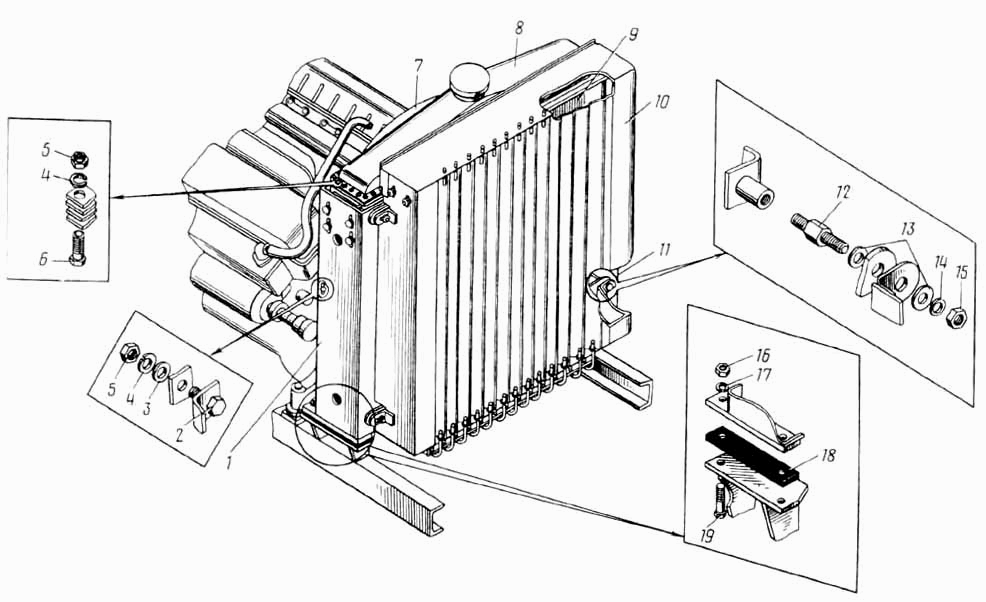

ДЭ- - Бак системы смазки
100%
Название детали
Подставка
Заводской номер
ДЭ-226.40.11.300
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
8
№
2
Название детали
Шайба
Заводской номер
10х3.6958
Количество на модель
8
№
3
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
16
№
4
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
16
№
5
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
8
№
6
Название детали
Диффузор
Заводской номер
ДЭ-226.40.11.200
Количество на модель
1
№
7
Название детали
Водяной радиатор
Заводской номер
250У.13.010
Количество на модель
1
№
8
Название детали
Радиатор масляный
Заводской номер
21-09-Сб.1
Количество на модель
1
№
9
Название детали
жалюзи
Заводской номер
ДЭ-226.40.11.100
Количество на модель
1
№
10
Название детали
Подставка
Заводской номер
ДЭ-226 40.11.300-01
Количество на модель
1
№
11
Название детали
Шпилька специальная
Заводской номер
Д-902.45.00.002
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
12х2.11371
Количество на модель
12
№
13
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
14
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
4
№
15
Название детали
Гайка
Заводской номер
М16х1,5.5915
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
17
Название детали
Подушка
Заводской номер
ДЭ-226.40.11.001
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М16х1,5х35.7796
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подставка | ДЭ-226.40.11.300 | 1 | 1 | 1 | |||
| 2 | Болт | М10х25.7796 | 8 | 8 | 2 | |||
| 3 | Шайба | 10х3.6958 | 8 | 8 | 3 | |||
| 4 | Шайба | 10.6402 | 16 | 16 | 4 | |||
| 5 | Гайка | М10.5915 | 16 | 16 | 5 | |||
| 6 | Болт | М10х30.7796 | 8 | 8 | 6 | |||
| 7 | Диффузор | ДЭ-226.40.11.200 | 1 | 1 | 7 | |||
| 8 | Водяной радиатор | 250У.13.010 | 1 | 1 | 8 | |||
| 9 | Радиатор масляный | 21-09-Сб.1 | 1 | 1 | 9 | |||
| 10 | жалюзи | ДЭ-226.40.11.100 | 1 | 1 | 10 | |||
| 11 | Подставка | ДЭ-226 40.11.300-01 | 1 | 1 | 11 | |||
| 12 | Шпилька специальная | Д-902.45.00.002 | 4 | 4 | 12 | |||
| 13 | Шайба | 12х2.11371 | 12 | 12 | 13 | |||
| 14 | Шайба | 12.6402 | 4 | 4 | 14 | |||
| 15 | Гайка | М12.5915 | 4 | 4 | 15 | |||
| 16 | Гайка | М16х1,5.5915 | 4 | 4 | 16 | |||
| 17 | Шайба | 16.6402 | 4 | 4 | 17 | |||
| 18 | Подушка | ДЭ-226.40.11.001 | 2 | 2 | 18 | |||
| 19 | Болт | М16х1,5х35.7796 | 4 | 4 | 19 |
