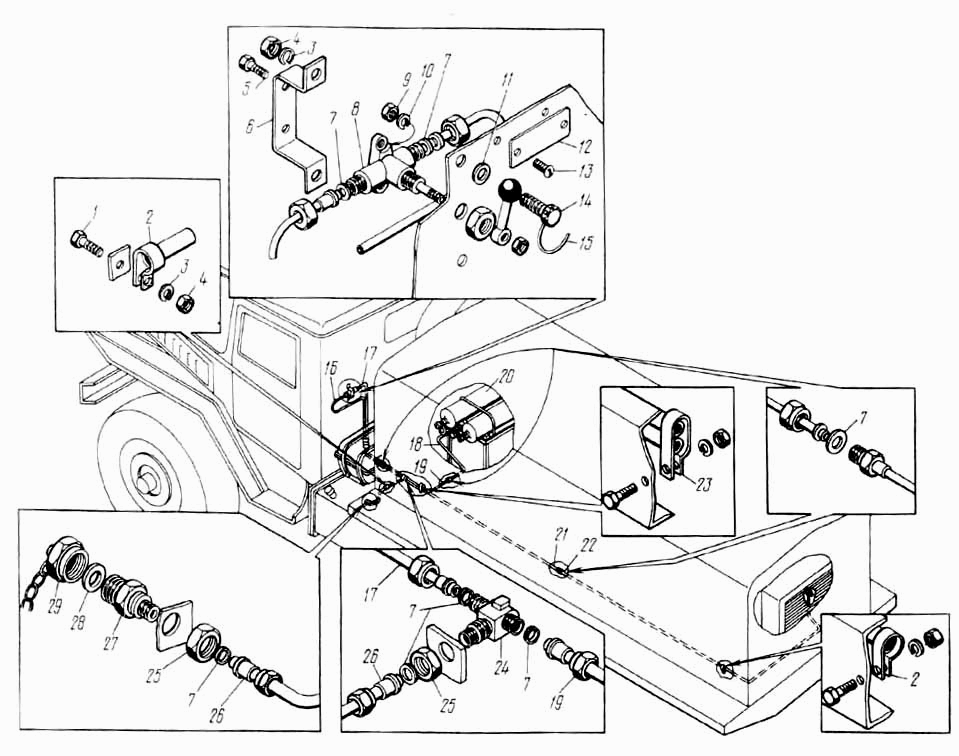

ДЭ- Система пуска двигателя сжатым воздухом
100%
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
1
№
1
Название детали
Хомут
Заводской номер
Д-902.62.00.004
Количество на модель
5
№
2
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
3
№
3
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
3
№
4
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
2
№
5
Название детали
Кронштейн
Заводской номер
ДЭ-226.60.04.001
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
Д-902.65.00.009
Количество на модель
10
№
7
Название детали
Кран
Заводской номер
ПК-1
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
8.6958
Количество на модель
2
№
11
Название детали
Таблица
Заводской номер
Д-902.65.00.007 -1
Количество на модель
1
№
12
Название детали
Винт x
Заводской номер
010АН.350
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
3М8х25.7796
Количество на модель
2
№
14
Название детали
Проволока L= мм
Заводской номер
0.8-0-4.3282
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ДЭ-226.60.04.200
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ДЭ-226.60.04.100
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
Д-902.65.00.100-А
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
Д-902.65.00.600
Количество на модель
1
№
19
Название детали
Баллоны
Заводской номер
Д-902.65.40.000
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
Д-90.65.00.500
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
Д-902.65.00.400
Количество на модель
1
№
22
Название детали
Скоба
Заводской номер
Д-902.90.00.006
Количество на модель
№
23
Название детали
Тройник
Заводской номер
Д-902.65.00.015
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
М24.5916
Количество на модель
2
№
25
Название детали
Трубопровод
Заводской номер
Д-902.65.20.000
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
Д-902.65.00.017
Количество на модель
1
№
27
Название детали
прокладка
Заводской номер
Д-902.65.00.010
Количество на модель
1
№
28
Название детали
Заглушка
Заводской номер
Д-902.65.30.000
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8х20.7796 | 1 | 1 | 1 | |||
| 2 | Хомут | Д-902.62.00.004 | 5 | 5 | 2 | |||
| 3 | Шайба | 8.6402 | 3 | 3 | 3 | |||
| 4 | Гайка | М8.5915 | 3 | 3 | 4 | |||
| 5 | Болт | М6х16.7798 | 2 | 2 | 5 | |||
| 6 | Кронштейн | ДЭ-226.60.04.001 | 1 | 1 | 6 | |||
| 7 | прокладка | Д-902.65.00.009 | 10 | 10 | 7 | |||
| 8 | Кран | ПК-1 | 1 | 1 | 8 | |||
| 9 | Орех | М6.5915 | 2 | 2 | 9 | |||
| 10 | Шайба | 6.6402 | 2 | 2 | 10 | |||
| 11 | Шайба | 8.6958 | 2 | 2 | 11 | |||
| 12 | Таблица | Д-902.65.00.007 -1 | 1 | 1 | 12 | |||
| 13 | Винт x | 010АН.350 | 2 | 2 | 13 | |||
| 14 | Болт | 3М8х25.7796 | 2 | 2 | 14 | |||
| 15 | Проволока L= мм | 0.8-0-4.3282 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ДЭ-226.60.04.200 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ДЭ-226.60.04.100 | 1 | 1 | 17 | |||
| 18 | Трубопровод | Д-902.65.00.100-А | 1 | 1 | 18 | |||
| 19 | Трубопровод | Д-902.65.00.600 | 1 | 1 | 19 | |||
| 20 | Баллоны | Д-902.65.40.000 | 1 | 1 | 20 | |||
| 21 | Трубопровод | Д-90.65.00.500 | 1 | 1 | 21 | |||
| 22 | Трубопровод | Д-902.65.00.400 | 1 | 1 | 22 | |||
| 23 | Скоба | Д-902.90.00.006 | 23 | |||||
| 24 | Тройник | Д-902.65.00.015 | 1 | 1 | 24 | |||
| 25 | Орех | М24.5916 | 2 | 2 | 25 | |||
| 26 | Трубопровод | Д-902.65.20.000 | 1 | 1 | 26 | |||
| 27 | Штуцер | Д-902.65.00.017 | 1 | 1 | 27 | |||
| 28 | прокладка | Д-902.65.00.010 | 1 | 1 | 28 | |||
| 29 | Заглушка | Д-902.65.30.000 | 1 | 1 | 29 |
