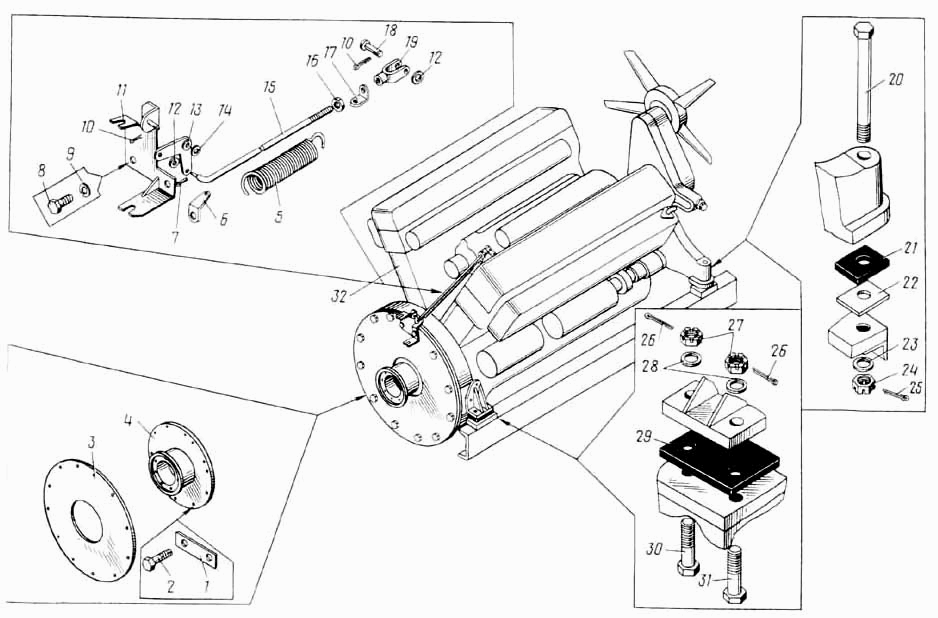

Д- Двигатель (дизель)
100%
Название детали
Стопорная пластина
Заводской номер
Д-902.41 10.002
Количество на модель
6
№
1
Название детали
Болт
Заводской номер
М14х1,5х40.7796
Количество на модель
12
№
2
Название детали
Крышка
Заводской номер
Д-902.41 10.007
Количество на модель
1
№
3
Название детали
Фланец переходной
Заводской номер
Д-902.41.19.000
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
Д-902.41.10.003
Количество на модель
1
№
5
Название детали
Зацеп
Заводской номер
Д-902.41.10.009
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
1.6х16.397
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Д-902.41.10.006
Количество на модель
13
№
8
Название детали
Шайба
Заводской номер
1644658
Количество на модель
13
№
9
Название детали
Шплинт
Заводской номер
2х14.397
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
Д-902.41.20.000
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
6х14.11371
Количество на модель
2
№
12
Название детали
Рычаг
Заводской номер
Д-902.41 30.000
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
8х1,4.11371
Количество на модель
1
№
14
Название детали
Тяга
Заводской номер
Д-902.41 10.012
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
1
№
16
Название детали
Зацеп
Заводской номер
Д-902.41.10.010
Количество на модель
1
№
17
Название детали
Вот
Заводской номер
6-8х28.9650
Количество на модель
1
№
18
Название детали
Вилка
Заводской номер
Д-452.1030-07
Количество на модель
1
№
19
Название детали
Болт крепления дизеля длинный
Заводской номер
Д-902.41.00.005
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
Д-902.41.00.004
Количество на модель
2
№
21
Название детали
прокладка
Заводской номер
Д-902.41.00.003
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
16,11371
Количество на модель
2
№
23
Название детали
Орех
Заводской номер
М16.5918
Количество на модель
2
№
24
Название детали
Шплинт
Заводской номер
4х36.397
Количество на модель
2
№
25
Название детали
Шплинт
Заводской номер
3,2х32.397
Количество на модель
4
№
26
Название детали
Орех
Заводской номер
М14.5918
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
14х3.11371
Количество на модель
4
№
28
Название детали
прокладка
Заводской номер
Д-902.41.00.001
Количество на модель
2
№
29
Название детали
Болт крепления дизеля короткий
Заводской номер
Д-902.41.00.002
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
2М14х70.7796
Количество на модель
2
№
31
Название детали
Дизель
Заводской номер
1Д.12БМС1
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стопорная пластина | Д-902.41 10.002 | 6 | 6 | 1 | |||
| 2 | Болт | М14х1,5х40.7796 | 12 | 12 | 2 | |||
| 3 | Крышка | Д-902.41 10.007 | 1 | 1 | 3 | |||
| 4 | Фланец переходной | Д-902.41.19.000 | 1 | 1 | 4 | |||
| 5 | Пружина | Д-902.41.10.003 | 1 | 1 | 5 | |||
| 6 | Зацеп | Д-902.41.10.009 | 1 | 1 | 6 | |||
| 7 | Шплинт | 1.6х16.397 | 1 | 1 | 7 | |||
| 8 | Болт | Д-902.41.10.006 | 13 | 13 | 8 | |||
| 9 | Шайба | 1644658 | 13 | 13 | 9 | |||
| 10 | Шплинт | 2х14.397 | 2 | 2 | 10 | |||
| 11 | Кронштейн | Д-902.41.20.000 | 1 | 1 | 11 | |||
| 12 | Шайба | 6х14.11371 | 2 | 2 | 12 | |||
| 13 | Рычаг | Д-902.41 30.000 | 1 | 1 | 13 | |||
| 14 | Шайба | 8х1,4.11371 | 1 | 1 | 14 | |||
| 15 | Тяга | Д-902.41 10.012 | 1 | 1 | 15 | |||
| 16 | Гайка | М8.5915 | 1 | 1 | 16 | |||
| 17 | Зацеп | Д-902.41.10.010 | 1 | 1 | 17 | |||
| 18 | Вот | 6-8х28.9650 | 1 | 1 | 18 | |||
| 19 | Вилка | Д-452.1030-07 | 1 | 1 | 19 | |||
| 20 | Болт крепления дизеля длинный | Д-902.41.00.005 | 2 | 2 | 20 | |||
| 21 | прокладка | Д-902.41.00.004 | 2 | 2 | 21 | |||
| 22 | прокладка | Д-902.41.00.003 | 2 | 2 | 22 | |||
| 23 | Шайба | 16,11371 | 2 | 2 | 23 | |||
| 24 | Орех | М16.5918 | 2 | 2 | 24 | |||
| 25 | Шплинт | 4х36.397 | 2 | 2 | 25 | |||
| 26 | Шплинт | 3,2х32.397 | 4 | 4 | 26 | |||
| 27 | Орех | М14.5918 | 4 | 4 | 27 | |||
| 28 | Шайба | 14х3.11371 | 4 | 4 | 28 | |||
| 29 | прокладка | Д-902.41.00.001 | 2 | 2 | 29 | |||
| 30 | Болт крепления дизеля короткий | Д-902.41.00.002 | 2 | 2 | 30 | |||
| 31 | Болт | 2М14х70.7796 | 2 | 2 | 31 | |||
| 32 | Дизель | 1Д.12БМС1 | 1 | 1 | 32 |
