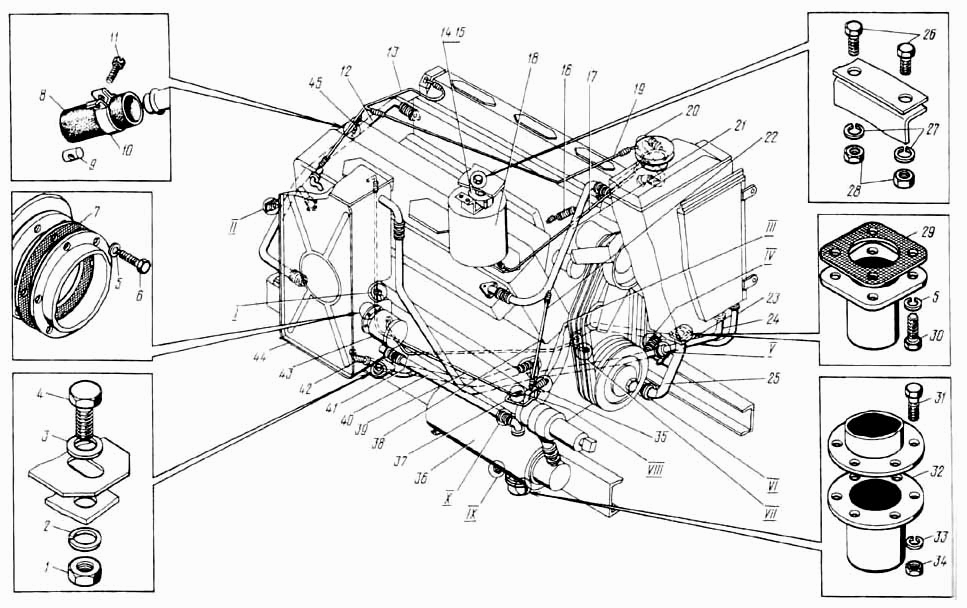

DE- Система предварительного нагрева, охлаждения и смазки двигателя
100%
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
6
№
1
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
2
№
3
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
10
№
5
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
6
№
6
Название детали
прокладка
Заводской номер
Д-902.48.00.015
Количество на модель
1
№
7
Название детали
Рукав напорный
Заводской номер
Д-902.48.00.001
Количество на модель
11
№
8
Название детали
Вот
Заводской номер
ТМ-59.7000-30
Количество на модель
38
№
9
Название детали
Хомут
Заводской номер
Д-902.48.00.002
Количество на модель
29
№
10
Название детали
Винт специальный
Заводской номер
ТМ-59.0100-05
Количество на модель
29
№
11
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.200
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
Д-902.48.01.200
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
ДЭ-226.40.10.002
Количество на модель
1
№
14
Название детали
Пробка горловины бака
Заводской номер
Д-902.44.10.002
Количество на модель
1
№
15
Название детали
Шланг
Заводской номер
Д-902.42.00.008
Количество на модель
2
№
16
Название детали
Труба
Заводской номер
ДЭ-226.40.10.003
Количество на модель
1
№
17
Название детали
Бачок расширительный
Заводской номер
ДЭ-226.40.10.100
Количество на модель
1
№
18
Название детали
Трубка
Заводской номер
ДЭ-226.40.10.001
Количество на модель
1
№
19
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.500
Количество на модель
1
№
20
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.800
Количество на модель
1
№
21
Название детали
Трубка пароотводная
Заводской номер
Д-902.48.00.018
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.400
Количество на модель
1
№
23
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.700
Количество на модель
1
№
24
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.300
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
5
№
27
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
5
№
28
Название детали
прокладка
Заводской номер
Д-902.42.00.018
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
4
№
30
Название детали
Болт
Заводской номер
М6х20.7798
Количество на модель
6
№
31
Название детали
Патрубок
Заводской номер
Д-902.48.00.900
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
6
№
33
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
6
№
34
Название детали
Трубопровод
Заводской номер
Д-902.48.01.800
Количество на модель
1
№
35
Название детали
Подогреватель
Заводской номер
ПЖД-600
Количество на модель
1
№
36
Название детали
Шланг
Заводской номер
Д-902.48.00.014
Количество на модель
1
№
37
Название детали
Краник спускной
Заводской номер
Кр-2
Количество на модель
1
№
38
Название детали
Труба
Заводской номер
ДЭ-226.40.10.005
Количество на модель
1
№
39
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.600
Количество на модель
1
№
40
Название детали
Трубопровод
Заводской номер
ДЭ-226.40.10.950
Количество на модель
1
№
41
Название детали
Маслопровод
Заводской номер
ДЭ-226 40.10.900
Количество на модель
1
№
42
Название детали
Насос маслозакачивающий
Заводской номер
М3Н-3
Количество на модель
1
№
43
Название детали
Бак системы смазки
Заводской номер
Д-902.48.10.000
Количество на модель
1
№
44
Название детали
Труба пароотводная
Заводской номер
Д-902 48 00.006
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | М12.5915 | 6 | 6 | 1 | |||
| 2 | Шайба | 12.6402 | 6 | 6 | 2 | |||
| 3 | Шайба | 12.11371 | 2 | 2 | 3 | |||
| 4 | Болт | М12х30.7796 | 6 | 6 | 4 | |||
| 5 | Шайба | 8.6402 | 10 | 10 | 5 | |||
| 6 | Болт | М8х20.7796 | 6 | 6 | 6 | |||
| 7 | прокладка | Д-902.48.00.015 | 1 | 1 | 7 | |||
| 8 | Рукав напорный | Д-902.48.00.001 | 11 | 11 | 8 | |||
| 9 | Вот | ТМ-59.7000-30 | 38 | 38 | 9 | |||
| 10 | Хомут | Д-902.48.00.002 | 29 | 29 | 10 | |||
| 11 | Винт специальный | ТМ-59.0100-05 | 29 | 29 | 11 | |||
| 12 | Трубопровод | ДЭ-226.40.10.200 | 1 | 1 | 12 | |||
| 13 | Труба | Д-902.48.01.200 | 1 | 1 | 13 | |||
| 14 | прокладка | ДЭ-226.40.10.002 | 1 | 1 | 14 | |||
| 15 | Пробка горловины бака | Д-902.44.10.002 | 1 | 1 | 15 | |||
| 16 | Шланг | Д-902.42.00.008 | 2 | 2 | 16 | |||
| 17 | Труба | ДЭ-226.40.10.003 | 1 | 1 | 17 | |||
| 18 | Бачок расширительный | ДЭ-226.40.10.100 | 1 | 1 | 18 | |||
| 19 | Трубка | ДЭ-226.40.10.001 | 1 | 1 | 19 | |||
| 20 | Трубопровод | ДЭ-226.40.10.500 | 1 | 1 | 20 | |||
| 21 | Трубопровод | ДЭ-226.40.10.800 | 1 | 1 | 21 | |||
| 22 | Трубка пароотводная | Д-902.48.00.018 | 1 | 1 | 22 | |||
| 23 | Трубопровод | ДЭ-226.40.10.400 | 1 | 1 | 23 | |||
| 24 | Трубопровод | ДЭ-226.40.10.700 | 1 | 1 | 24 | |||
| 25 | Трубопровод | ДЭ-226.40.10.300 | 1 | 1 | 25 | |||
| 26 | Болт | М10х25.7796 | 4 | 4 | 26 | |||
| 27 | Шайба | 10.6402 | 5 | 5 | 27 | |||
| 28 | Гайка | М10.5915 | 5 | 5 | 28 | |||
| 29 | прокладка | Д-902.42.00.018 | 1 | 1 | 29 | |||
| 30 | Болт | М8х25.7796 | 4 | 4 | 30 | |||
| 31 | Болт | М6х20.7798 | 6 | 6 | 31 | |||
| 32 | Патрубок | Д-902.48.00.900 | 1 | 1 | 32 | |||
| 33 | Шайба | 6.6402 | 6 | 6 | 33 | |||
| 34 | Орех | М6.5915 | 6 | 6 | 34 | |||
| 35 | Трубопровод | Д-902.48.01.800 | 1 | 1 | 35 | |||
| 36 | Подогреватель | ПЖД-600 | 1 | 1 | 36 | |||
| 37 | Шланг | Д-902.48.00.014 | 1 | 1 | 37 | |||
| 38 | Краник спускной | Кр-2 | 1 | 1 | 38 | |||
| 39 | Труба | ДЭ-226.40.10.005 | 1 | 1 | 39 | |||
| 40 | Трубопровод | ДЭ-226.40.10.600 | 1 | 1 | 40 | |||
| 41 | Трубопровод | ДЭ-226.40.10.950 | 1 | 1 | 41 | |||
| 42 | Маслопровод | ДЭ-226 40.10.900 | 1 | 1 | 42 | |||
| 43 | Насос маслозакачивающий | М3Н-3 | 1 | 1 | 43 | |||
| 44 | Бак системы смазки | Д-902.48.10.000 | 1 | 1 | 44 | |||
| 45 | Труба пароотводная | Д-902 48 00.006 | 1 | 1 | 45 |
