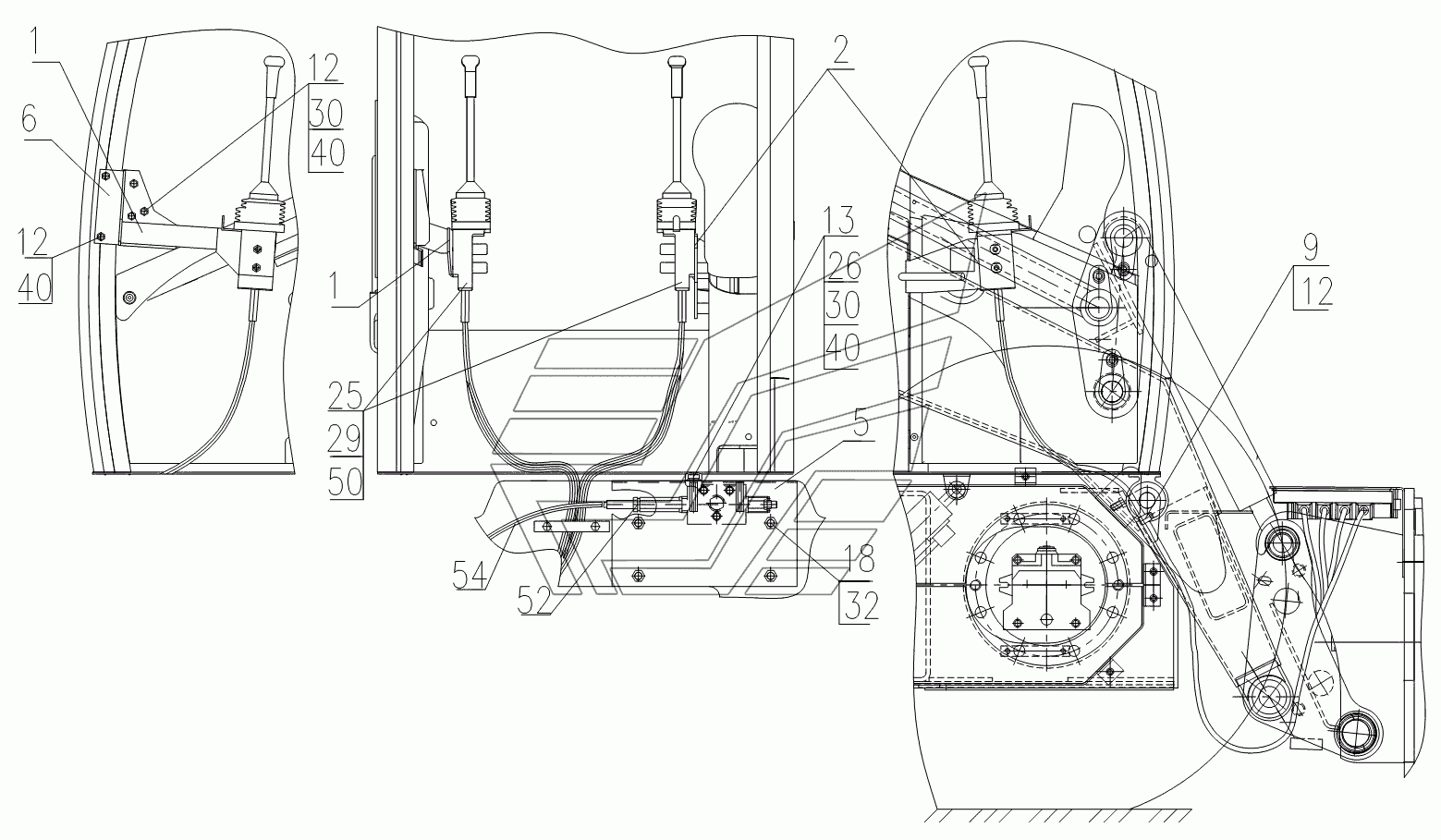

Управление экскаваторным оборудованием В.
100%
Название детали
Кронштейн правый
Заводской номер
208В.70.10.100
Количество на модель
1
№
1
Название детали
Кронштейн левый
Заводской номер
208В.70.10.200
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
208В.70.10.001
Количество на модель
1
№
5
Название детали
Переходная пластина
Заводской номер
208В.70.10.002
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
211.45.10.002
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
9
№
12
Название детали
Болт
Заводской номер
М8-6gx30.88.35.0115
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
4
№
18
Название детали
Орех
Заводской номер
М6-6H.05.35.0115
Количество на модель
4
№
25
Название детали
Орех
Заводской номер
М8-6H.05.35.0115
Количество на модель
7
№
26
Название детали
Шайба
Заводской номер
665Г0115
Количество на модель
4
№
29
Название детали
Шайба
Заводской номер
865Г0115
Количество на модель
7
№
30
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
16
№
40
Название детали
Блок управления
Заводской номер
413000244
Количество на модель
2
№
50
Название детали
Коннектор
Заводской номер
H128
Количество на модель
4
№
52
Название детали
трос
Заводской номер
413000110
Количество на модель
4
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн правый | 208В.70.10.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн левый | 208В.70.10.200 | 1 | 1 | 2 | |||
| 5 | Кронштейн | 208В.70.10.001 | 1 | 1 | 5 | |||
| 6 | Переходная пластина | 208В.70.10.002 | 1 | 1 | 6 | |||
| 9 | Скоба | 211.45.10.002 | 1 | 1 | 9 | |||
| 12 | Болт | М8-6gx20.88.35.0115 | 9 | 9 | 12 | |||
| 13 | Болт | М8-6gx30.88.35.0115 | 4 | 4 | 13 | |||
| 18 | Болт | М12-6gx30.88.35.0115 | 4 | 4 | 18 | |||
| 25 | Орех | М6-6H.05.35.0115 | 4 | 4 | 25 | |||
| 26 | Орех | М8-6H.05.35.0115 | 7 | 7 | 26 | |||
| 29 | Шайба | 665Г0115 | 4 | 4 | 29 | |||
| 30 | Шайба | 865Г0115 | 7 | 7 | 30 | |||
| 32 | Шайба | 1265Г0115 | 4 | 4 | 32 | |||
| 40 | Шайба | С.8.02.Ст3.0115 | 16 | 16 | 40 | |||
| 50 | Блок управления | 413000244 | 2 | 2 | 50 | |||
| 52 | Коннектор | H128 | 4 | 4 | 52 | |||
| 54 | трос | 413000110 | 4 | 4 | 54 |
