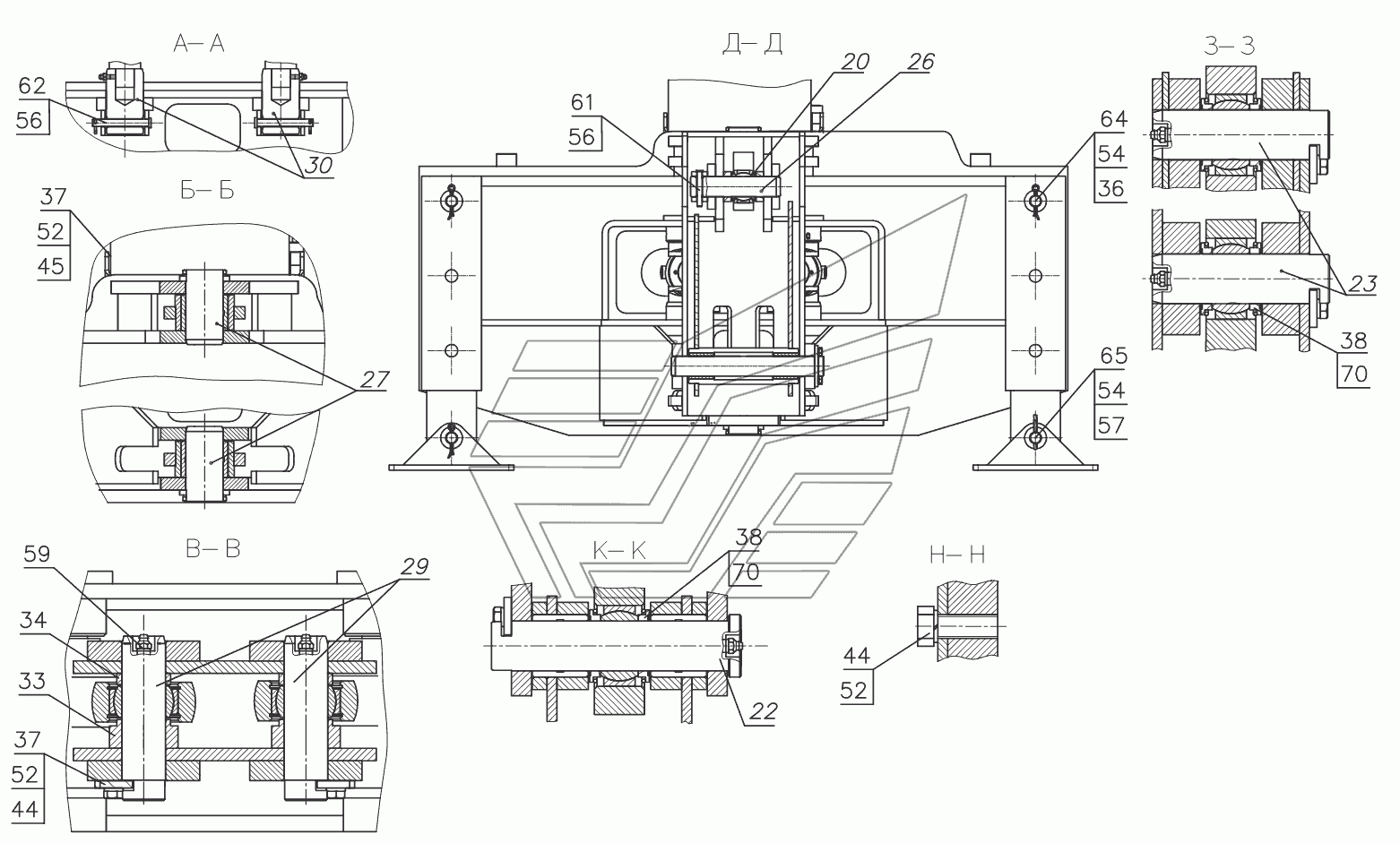

Эскаваторное оборудование В.
100%
Название детали
Подставка
Заводской номер
208В.70.01.000
Количество на модель
1
№
1
Название детали
Колонка
Заводской номер
208В.70.02.000
Количество на модель
1
№
2
Название детали
Стрела
Заводской номер
208В.70.03.000
Количество на модель
1
№
3
Название детали
Рукоять
Заводской номер
208В.70.04.000
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
208В.70.06.000
Количество на модель
1
№
6
Название детали
Ковш
Заводской номер
208В.70.07.100
Количество на модель
1
№
7
Название детали
Опора
Заводской номер
208В.70.08.000
Количество на модель
2
№
8
Название детали
Опора
Заводской номер
208В.70.09.000
Количество на модель
2
№
9
Название детали
Управление экскаваторным оборудованием
Заводской номер
208В.70.10.000
Количество на модель
1
№
10
Название детали
Гидросистема
Заводской номер
208В.70.12.000
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
208В.70.00.007
Количество на модель
2
№
20
Название детали
Палец
Заводской номер
208В.70.00.008
Количество на модель
2
№
21
Название детали
Палец
Заводской номер
208В.70.00.011
Количество на модель
2
№
22
Название детали
Палец
Заводской номер
208В.70.00.012
Количество на модель
2
№
23
Название детали
Палец
Заводской номер
208В.70.00.013
Количество на модель
1
№
24
Название детали
Палец
Заводской номер
208В.70.00.014
Количество на модель
2
№
25
Название детали
Палец
Заводской номер
208В.70.00.015
Количество на модель
1
№
26
Название детали
Палец
Заводской номер
208В.70.00.016
Количество на модель
2
№
27
Название детали
Палец
Заводской номер
208В.70.00.017
Количество на модель
1
№
28
Название детали
Палец
Заводской номер
208В.70.00.018
Количество на модель
2
№
29
Название детали
Палец
Заводской номер
208В.70.00.019
Количество на модель
2
№
30
Название детали
Щека
Заводской номер
208В.70.00.021
Количество на модель
2
№
32
Название детали
Втулка
Заводской номер
208В.70.00.022
Количество на модель
2
№
33
Название детали
Втулка
Заводской номер
208В.70.00.023
Количество на модель
2
№
34
Название детали
Ригель
Заводской номер
332С.62.00.007
Количество на модель
2
№
35
Название детали
Шплинт
Заводской номер
СНФ-200.35.02.003
Количество на модель
3
№
36
Название детали
Ригель
Заводской номер
ТО-18А.08.00.007
Количество на модель
12
№
37
Название детали
Держатель
Заводской номер
ТО-18А.08.00.015
Количество на модель
12
№
38
Название детали
Крышка
Заводской номер
208В.70.00.024
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
М10-6gx25.88.35.0115
Количество на модель
4
№
43
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
24
№
44
Название детали
Болт
Заводской номер
М6-6gx16.88.35.0115
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
1065Г0115
Количество на модель
4
№
50
Название детали
Шайба
Заводской номер
1265Г0115
Количество на модель
28
№
52
Название детали
Шайба
Заводской номер
С.24.02.Ст3.0115
Количество на модель
4
№
54
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
4
№
55
Название детали
Шайба
Заводской номер
665Г0115
Количество на модель
4
№
56
Название детали
Шплинт
Заводской номер
6,3x50.019
Количество на модель
2
№
57
Название детали
Масленка
Заводской номер
1.3.Ц6.хр
Количество на модель
17
№
59
Название детали
Вот
Заводской номер
6-10d11x70.45.Ц15.хр
Количество на модель
1
№
61
Название детали
Вот
Заводской номер
6-12d11x105.45.Ц15.хр
Количество на модель
2
№
62
Название детали
Вот
Заводской номер
6-24d11x105.45.Ц15.хр
Количество на модель
2
№
64
Название детали
Вот
Заводской номер
6-24d11x125.45.Ц15.хр
Количество на модель
2
№
65
Название детали
Вот
Заводской номер
6-24d11x260.45.Ц15.хр
Количество на модель
1
№
66
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
12
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подставка | 208В.70.01.000 | 1 | 1 | 1 | |||
| 2 | Колонка | 208В.70.02.000 | 1 | 1 | 2 | |||
| 3 | Стрела | 208В.70.03.000 | 1 | 1 | 3 | |||
| 4 | Рукоять | 208В.70.04.000 | 1 | 1 | 4 | |||
| 6 | Тяга | 208В.70.06.000 | 1 | 1 | 6 | |||
| 7 | Ковш | 208В.70.07.100 | 1 | 1 | 7 | |||
| 8 | Опора | 208В.70.08.000 | 2 | 2 | 8 | |||
| 9 | Опора | 208В.70.09.000 | 2 | 2 | 9 | |||
| 10 | Управление экскаваторным оборудованием | 208В.70.10.000 | 1 | 1 | 10 | |||
| 12 | Гидросистема | 208В.70.12.000 | 1 | 1 | 12 | |||
| 20 | КОЛЬЦО | 208В.70.00.007 | 2 | 2 | 20 | |||
| 21 | Палец | 208В.70.00.008 | 2 | 2 | 21 | |||
| 22 | Палец | 208В.70.00.011 | 2 | 2 | 22 | |||
| 23 | Палец | 208В.70.00.012 | 2 | 2 | 23 | |||
| 24 | Палец | 208В.70.00.013 | 1 | 1 | 24 | |||
| 25 | Палец | 208В.70.00.014 | 2 | 2 | 25 | |||
| 26 | Палец | 208В.70.00.015 | 1 | 1 | 26 | |||
| 27 | Палец | 208В.70.00.016 | 2 | 2 | 27 | |||
| 28 | Палец | 208В.70.00.017 | 1 | 1 | 28 | |||
| 29 | Палец | 208В.70.00.018 | 2 | 2 | 29 | |||
| 30 | Палец | 208В.70.00.019 | 2 | 2 | 30 | |||
| 32 | Щека | 208В.70.00.021 | 2 | 2 | 32 | |||
| 33 | Втулка | 208В.70.00.022 | 2 | 2 | 33 | |||
| 34 | Втулка | 208В.70.00.023 | 2 | 2 | 34 | |||
| 35 | Ригель | 332С.62.00.007 | 2 | 2 | 35 | |||
| 36 | Шплинт | СНФ-200.35.02.003 | 3 | 3 | 36 | |||
| 37 | Ригель | ТО-18А.08.00.007 | 12 | 12 | 37 | |||
| 38 | Держатель | ТО-18А.08.00.015 | 12 | 12 | 38 | |||
| 42 | Крышка | 208В.70.00.024 | 1 | 1 | 42 | |||
| 43 | Болт | М10-6gx25.88.35.0115 | 4 | 4 | 43 | |||
| 44 | Болт | М12-6gx25.88.35.0115 | 24 | 24 | 44 | |||
| 45 | Болт | М6-6gx16.88.35.0115 | 4 | 4 | 45 | |||
| 50 | Шайба | 1065Г0115 | 4 | 4 | 50 | |||
| 52 | Шайба | 1265Г0115 | 28 | 28 | 52 | |||
| 54 | Шайба | С.24.02.Ст3.0115 | 4 | 4 | 54 | |||
| 55 | Шайба | С.6.02.Ст3.0115 | 4 | 4 | 55 | |||
| 56 | Шайба | 665Г0115 | 4 | 4 | 56 | |||
| 57 | Шплинт | 6,3x50.019 | 2 | 2 | 57 | |||
| 59 | Масленка | 1.3.Ц6.хр | 17 | 17 | 59 | |||
| 61 | Вот | 6-10d11x70.45.Ц15.хр | 1 | 1 | 61 | |||
| 62 | Вот | 6-12d11x105.45.Ц15.хр | 2 | 2 | 62 | |||
| 64 | Вот | 6-24d11x105.45.Ц15.хр | 2 | 2 | 64 | |||
| 65 | Вот | 6-24d11x125.45.Ц15.хр | 2 | 2 | 65 | |||
| 66 | Вот | 6-24d11x260.45.Ц15.хр | 1 | 1 | 66 | |||
| 70 | КОЛЬЦО | 050-060-58-2-2 | 12 | 12 | 70 |
