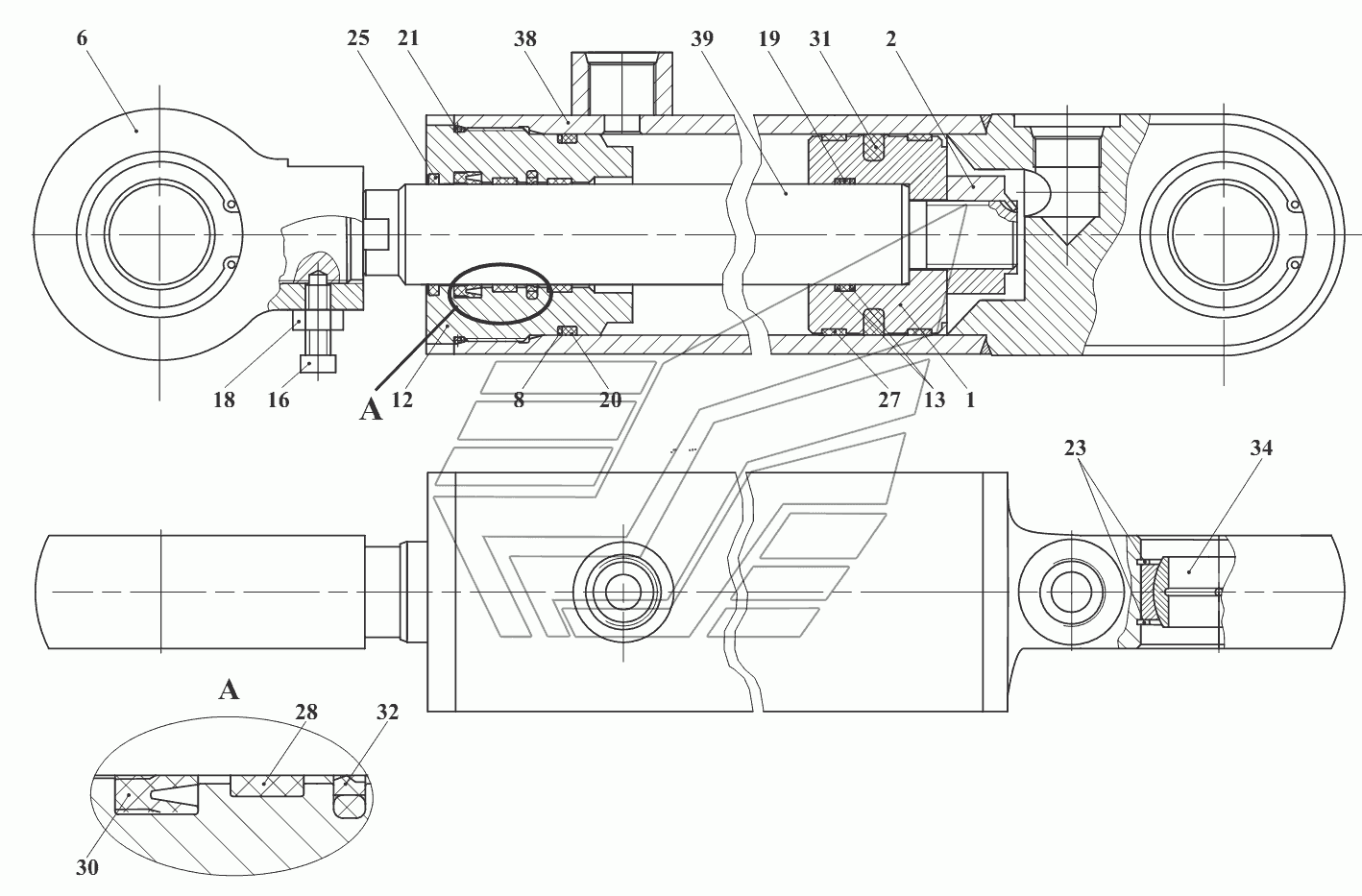

Гидроцилиндр В., В.-
100%
Название детали
Поршень
Заводской номер
208В.70.12.101
Количество на модель
1
№
1
Название детали
Контргайка
Заводской номер
208В.70.12.102
Количество на модель
1
№
2
Название детали
Проушина
Заводской номер
ТО-18А.08.03.002-01
Количество на модель
1
№
6
Название детали
Кольцо защитное
Заводской номер
ТО-49.12.00.708
Количество на модель
1
№
8
Название детали
Стакан
Заводской номер
Ц080040.00.001
Количество на модель
1
№
12
Название детали
Кольцо защитное
Заводской номер
Ц080040.00.003
Количество на модель
2
№
13
Название детали
Винт
Заводской номер
В.М10-6gx30.14Н.0115
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
М10-6H.8.35.0115
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
072-080-46-2-2
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
080-085-30-2-3
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
В62
Количество на модель
4
№
23
Название детали
Грязесъемник
Заводской номер
86187ASOB040-048-4-7
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
24130950KB80-75-9,6
Количество на модель
2
№
27
Название детали
Кольцо
Заводской номер
24131024SB040-045-9,6
Количество на модель
2
№
28
Название детали
Манжета
Заводской номер
18760NI30040-50-10
Количество на модель
1
№
30
Название детали
Кольцо
Заводской номер
24213784OMK-MR80-59-7,7
Количество на модель
1
№
31
Название детали
Уплотнение штоковое
Заводской номер
24223147OMS-MR40-50,7-4.0
Количество на модель
1
№
32
Название детали
Подшипник
Заводской номер
ШСП40К
Количество на модель
2
№
34
Название детали
Цилиндр
Заводской номер
208В.70.12.120
Количество на модель
1
№
38
Название детали
Цилиндр
Заводской номер
208В.70.12.120-01
Количество на модель
1
№
38
Название детали
Шток
Заводской номер
208В.70.12.103
Количество на модель
1
№
39
Название детали
Шток
Заводской номер
208В.70.12.103-01
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поршень | 208В.70.12.101 | 1 | 1 | 1 | |||
| 2 | Контргайка | 208В.70.12.102 | 1 | 1 | 2 | |||
| 6 | Проушина | ТО-18А.08.03.002-01 | 1 | 1 | 6 | |||
| 8 | Кольцо защитное | ТО-49.12.00.708 | 1 | 1 | 8 | |||
| 12 | Стакан | Ц080040.00.001 | 1 | 1 | 12 | |||
| 13 | Кольцо защитное | Ц080040.00.003 | 2 | 2 | 13 | |||
| 16 | Винт | В.М10-6gx30.14Н.0115 | 1 | 1 | 16 | |||
| 18 | Орех | М10-6H.8.35.0115 | 1 | 1 | 18 | |||
| 19 | Кольцо | 040-045-30-2-2 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | 072-080-46-2-2 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | 080-085-30-2-3 | 1 | 1 | 21 | |||
| 23 | КОЛЬЦО | В62 | 4 | 4 | 23 | |||
| 25 | Грязесъемник | 86187ASOB040-048-4-7 | 1 | 1 | 25 | |||
| 27 | КОЛЬЦО | 24130950KB80-75-9,6 | 2 | 2 | 27 | |||
| 28 | Кольцо | 24131024SB040-045-9,6 | 2 | 2 | 28 | |||
| 30 | Манжета | 18760NI30040-50-10 | 1 | 1 | 30 | |||
| 31 | Кольцо | 24213784OMK-MR80-59-7,7 | 1 | 1 | 31 | |||
| 32 | Уплотнение штоковое | 24223147OMS-MR40-50,7-4.0 | 1 | 1 | 32 | |||
| 34 | Подшипник | ШСП40К | 2 | 2 | 34 | |||
| 38 | Цилиндр | 208В.70.12.120 | 1 | 1 | 38 | |||
| 38 | Цилиндр | 208В.70.12.120-01 | 1 | 1 | 38 | |||
| 39 | Шток | 208В.70.12.103 | 1 | 1 | 39 | |||
| 39 | Шток | 208В.70.12.103-01 | 1 | 1 | 39 |
