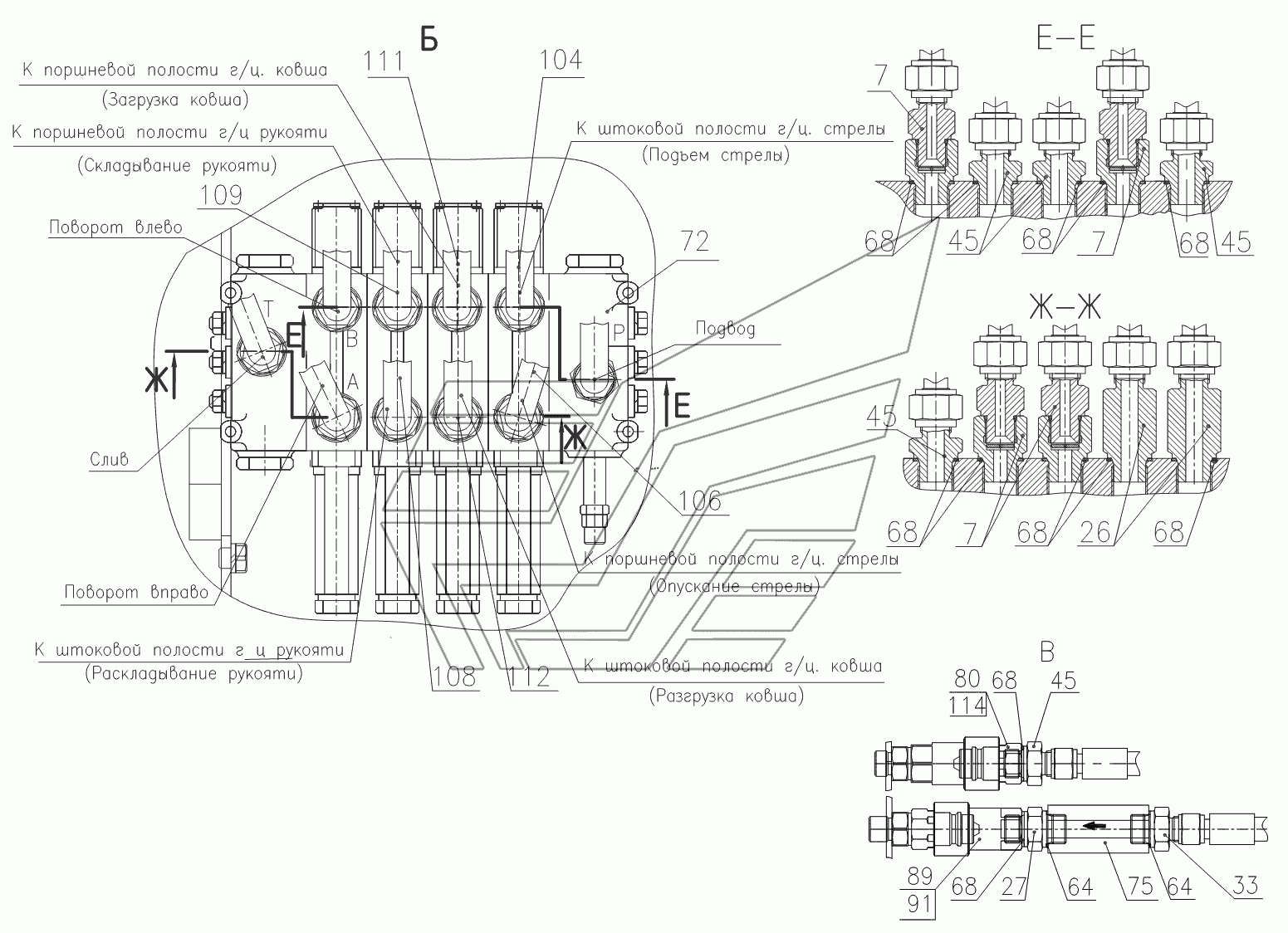

Гидросистема В.
100%
Название детали
Корпус клапана
Заводской номер
208B.70.12.401
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
015-019-25-2-3
Количество на модель
1
№
Название детали
Штуцер
Заводской номер
ПРИМ-8000.42.00.583
Количество на модель
1
№
Название детали
Шайба
Заводской номер
ПРИМ-8000.42.00.581
Количество на модель
1
№
Название детали
Гидроцилиндр
Заводской номер
208В.70.12.100
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
208В.70.12.100-01
Количество на модель
1
№
2
Название детали
Гидроцилиндр
Заводской номер
208В.70.12.200
Количество на модель
1
№
4
Название детали
Гидроцилиндр
Заводской номер
208В.70.12.300
Количество на модель
2
№
5
Название детали
Клапан замедлительный
Заводской номер
208В.70.12.400
Количество на модель
4
№
7
Название детали
Угольник
Заводской номер
208В.70.12.450
Количество на модель
2
№
8
Название детали
Трубопровод
Заводской номер
208В.70.12.550
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
208В.70.12.002
Количество на модель
2
№
26
Название детали
Штуцер
Заводской номер
208В.70.12.003
Количество на модель
1
№
27
Название детали
Колодка
Заводской номер
208В.70.12.004
Количество на модель
1
№
28
Название детали
Колодка
Заводской номер
208В.70.12.004-01
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
2661.06.00.041
Количество на модель
1
№
33
Название детали
Штуцер
Заводской номер
УДГ1.01.01.004
Количество на модель
2
№
35
Название детали
Штуцер
Заводской номер
УДГ1.01.02.012
Количество на модель
2
№
37
Название детали
Штуцер
Заводской номер
УДГ1.01.06.003
Количество на модель
2
№
40
Название детали
Штуцер
Заводской номер
УДГ1.01.17.011
Количество на модель
5
№
45
Название детали
Зажимной болт
Заводской номер
УДГ1.05.00.005
Количество на модель
4
№
48
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
2
№
55
Название детали
Контргайка
Заводской номер
КонтргайкаМ18
Количество на модель
2
№
61
Название детали
прокладка
Заводской номер
20М3
Количество на модель
2
№
64
Название детали
прокладка
Заводской номер
27М3
Количество на модель
10
№
66
Название детали
прокладка
Заводской номер
G1/2М3
Количество на модель
12
№
68
Название детали
Гидрораспределитель
Заводской номер
HC-D3M/4IR009(200)
Количество на модель
1
№
72
Название детали
Гидроклапан обратный
Заводской номер
8KO-10/3T3
Количество на модель
1
№
75
Название детали
Зажим
Заводской номер
TORRO100-120/12-C7W2
Количество на модель
1
№
78
Название детали
Зажим
Заводской номер
TORRO120-140/9-C7W1
Количество на модель
1
№
79
Название детали
Колпак защитный
Заводской номер
SPAV.13003
Количество на модель
1
№
80
Название детали
Лента спиральная защитная
Заводской номер
SSK30(L=800)
Количество на модель
2
№
83
Название детали
Лента спиральная защитная
Заводской номер
SSK50(L=1500)
Количество на модель
1
№
85
Название детали
Лента спиральная защитная
Заводской номер
SSK50(L=500)
Количество на модель
2
№
86
Название детали
Муфта
Заводской номер
PAV1.1313.002
Количество на модель
1
№
89
Название детали
Пробка защитная
Заводской номер
SPAV.13002
Количество на модель
1
№
91
Название детали
РВД
Заводской номер
2SN-10-33-650-DKL-DKL
Количество на модель
2
№
95
Название детали
РВД
Заводской номер
2SN-10-33-800-DKL-DKL90
Количество на модель
4
№
98
Название детали
РВД
Заводской номер
2SN-10-33-950-DKL-DKL45
Количество на модель
2
№
102
Название детали
РВД
Заводской номер
2SN-10-33-2450-DKL90-DKL45-90
Количество на модель
1
№
104
Название детали
РВД
Заводской номер
2SN-10-33-2550-DKL-DKL45
Количество на модель
1
№
106
Название детали
РВД
Заводской номер
2SN-10-33-3000-DKL45-DKL45-180
Количество на модель
1
№
108
Название детали
РВД
Заводской номер
2SN-10-33-3100-DKL-DKL45
Количество на модель
1
№
109
Название детали
РВД
Заводской номер
2SN-10-33-3300-DKL45-DKL45-90
Количество на модель
1
№
111
Название детали
РВД
Заводской номер
2SN-10-33-3300-DKL45-DKL45-270
Количество на модель
1
№
112
Название детали
Штекер
Заводской номер
PAV1.1313.003
Количество на модель
1
№
114
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус клапана | 208B.70.12.401 | 1 | 1 | |||||
| Кольцо | 015-019-25-2-3 | 1 | 1 | |||||
| Штуцер | ПРИМ-8000.42.00.583 | 1 | 1 | |||||
| Шайба | ПРИМ-8000.42.00.581 | 1 | 1 | |||||
| 1 | Гидроцилиндр | 208В.70.12.100 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | 208В.70.12.100-01 | 1 | 1 | 2 | |||
| 4 | Гидроцилиндр | 208В.70.12.200 | 1 | 1 | 4 | |||
| 5 | Гидроцилиндр | 208В.70.12.300 | 2 | 2 | 5 | |||
| 7 | Клапан замедлительный | 208В.70.12.400 | 4 | 4 | 7 | |||
| 8 | Угольник | 208В.70.12.450 | 2 | 2 | 8 | |||
| 9 | Трубопровод | 208В.70.12.550 | 2 | 2 | 9 | |||
| 26 | Штуцер | 208В.70.12.002 | 2 | 2 | 26 | |||
| 27 | Штуцер | 208В.70.12.003 | 1 | 1 | 27 | |||
| 28 | Колодка | 208В.70.12.004 | 1 | 1 | 28 | |||
| 29 | Колодка | 208В.70.12.004-01 | 1 | 1 | 29 | |||
| 33 | Штуцер | 2661.06.00.041 | 1 | 1 | 33 | |||
| 35 | Штуцер | УДГ1.01.01.004 | 2 | 2 | 35 | |||
| 37 | Штуцер | УДГ1.01.02.012 | 2 | 2 | 37 | |||
| 40 | Штуцер | УДГ1.01.06.003 | 2 | 2 | 40 | |||
| 45 | Штуцер | УДГ1.01.17.011 | 5 | 5 | 45 | |||
| 48 | Зажимной болт | УДГ1.05.00.005 | 4 | 4 | 48 | |||
| 55 | КОЛЬЦО | 013-017-25-2-2 | 2 | 2 | 55 | |||
| 61 | Контргайка | КонтргайкаМ18 | 2 | 2 | 61 | |||
| 64 | прокладка | 20М3 | 2 | 2 | 64 | |||
| 66 | прокладка | 27М3 | 10 | 10 | 66 | |||
| 68 | прокладка | G1/2М3 | 12 | 12 | 68 | |||
| 72 | Гидрораспределитель | HC-D3M/4IR009(200) | 1 | 1 | 72 | |||
| 75 | Гидроклапан обратный | 8KO-10/3T3 | 1 | 1 | 75 | |||
| 78 | Зажим | TORRO100-120/12-C7W2 | 1 | 1 | 78 | |||
| 79 | Зажим | TORRO120-140/9-C7W1 | 1 | 1 | 79 | |||
| 80 | Колпак защитный | SPAV.13003 | 1 | 1 | 80 | |||
| 83 | Лента спиральная защитная | SSK30(L=800) | 2 | 2 | 83 | |||
| 85 | Лента спиральная защитная | SSK50(L=1500) | 1 | 1 | 85 | |||
| 86 | Лента спиральная защитная | SSK50(L=500) | 2 | 2 | 86 | |||
| 89 | Муфта | PAV1.1313.002 | 1 | 1 | 89 | |||
| 91 | Пробка защитная | SPAV.13002 | 1 | 1 | 91 | |||
| 95 | РВД | 2SN-10-33-650-DKL-DKL | 2 | 2 | 95 | |||
| 98 | РВД | 2SN-10-33-800-DKL-DKL90 | 4 | 4 | 98 | |||
| 102 | РВД | 2SN-10-33-950-DKL-DKL45 | 2 | 2 | 102 | |||
| 104 | РВД | 2SN-10-33-2450-DKL90-DKL45-90 | 1 | 1 | 104 | |||
| 106 | РВД | 2SN-10-33-2550-DKL-DKL45 | 1 | 1 | 106 | |||
| 108 | РВД | 2SN-10-33-3000-DKL45-DKL45-180 | 1 | 1 | 108 | |||
| 109 | РВД | 2SN-10-33-3100-DKL-DKL45 | 1 | 1 | 109 | |||
| 111 | РВД | 2SN-10-33-3300-DKL45-DKL45-90 | 1 | 1 | 111 | |||
| 112 | РВД | 2SN-10-33-3300-DKL45-DKL45-270 | 1 | 1 | 112 | |||
| 114 | Штекер | PAV1.1313.003 | 1 | 1 | 114 |
