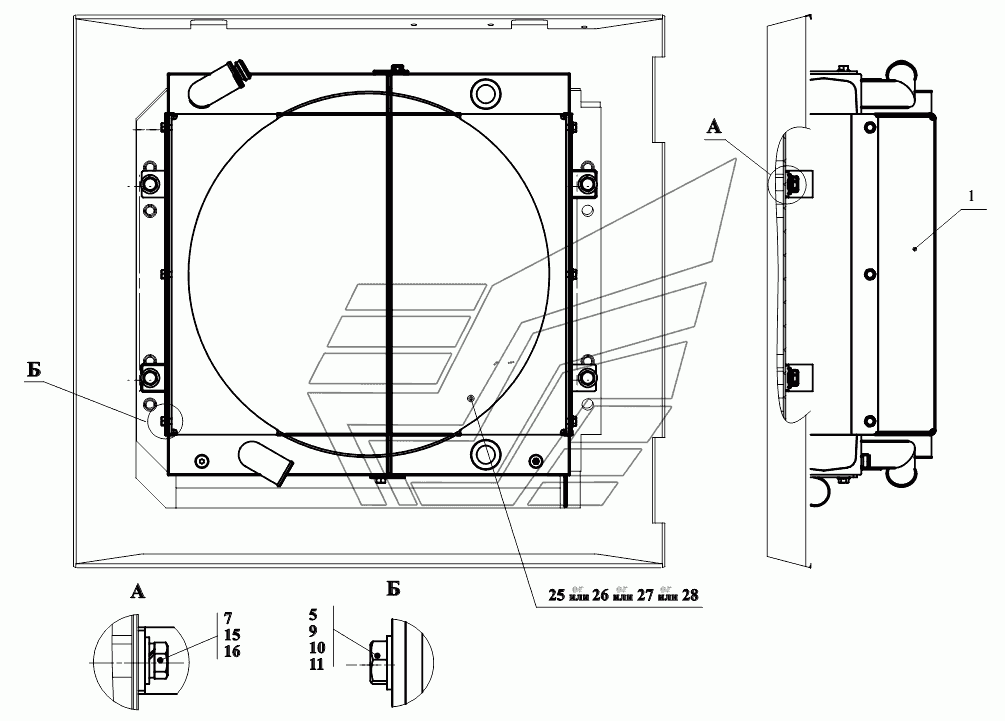

Установка радиаторов E.
100%
Название детали
Кожух вентилятора
Заводской номер
211Е3А.13.01.100
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
6
№
5
Название детали
Болт
Заводской номер
М12-6gx30.88.35.0115
Количество на модель
4
№
7
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
6
№
9
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
6
№
10
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
12
№
11
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
16
Название детали
Блок радиаторов
Заводской номер
Б211К.1301.0000-01
Количество на модель
1
№
25
Название детали
Блок радиаторов
Заводской номер
18390
Количество на модель
1
№
26
Название детали
Блок радиаторов
Заводской номер
211.1300.000-01
Количество на модель
1
№
27
Название детали
Блок радиаторов
Заводской номер
GR34767-0
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кожух вентилятора | 211Е3А.13.01.100 | 1 | 1 | 1 | |||
| 5 | Болт | М8-6gx20.88.35.0115 | 6 | 6 | 5 | |||
| 7 | Болт | М12-6gx30.88.35.0115 | 4 | 4 | 7 | |||
| 9 | Орех | М8-6H.8.35.0115 | 6 | 6 | 9 | |||
| 10 | Шайба | 8.65Г.0115 | 6 | 6 | 10 | |||
| 11 | Шайба | С.8.02.Ст3.0115 | 12 | 12 | 11 | |||
| 15 | Шайба | 12.65Г.0115 | 4 | 4 | 15 | |||
| 16 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 16 | |||
| 25 | Блок радиаторов | Б211К.1301.0000-01 | 1 | 1 | 25 | |||
| 26 | Блок радиаторов | 18390 | 1 | 1 | 26 | |||
| 27 | Блок радиаторов | 211.1300.000-01 | 1 | 1 | 27 | |||
| 28 | Блок радиаторов | GR34767-0 | 1 | 1 | 28 |
