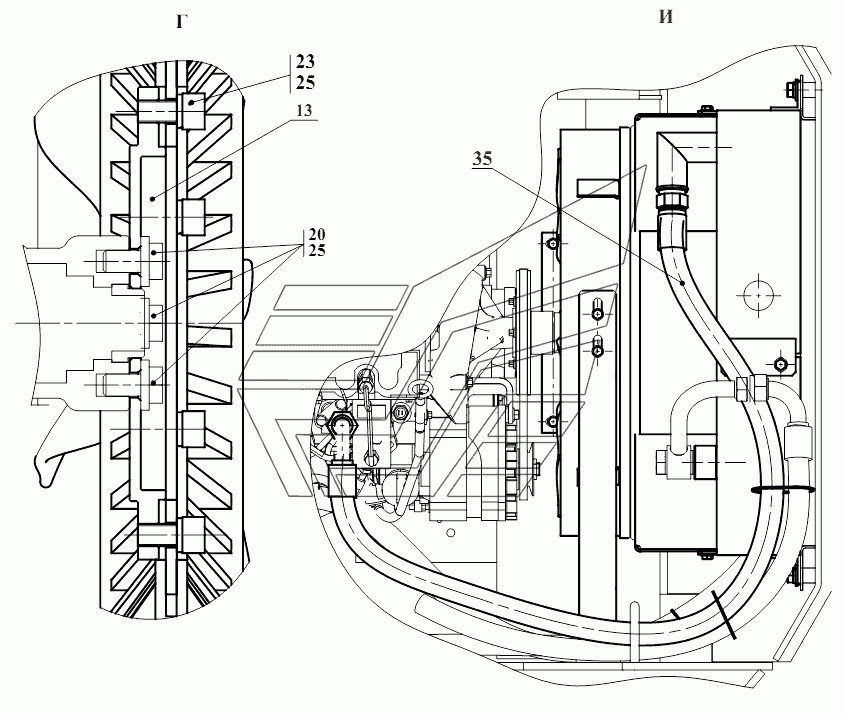

Система охлаждения Е.
100%
Название детали
Кронштейн верхний
Заводской номер
211Е.13.00.030
Количество на модель
1
№
1
Название детали
Кронштейн нижний
Заводской номер
211Е.13.00.040
Количество на модель
1
№
2
Название детали
Установка радиаторов
Заводской номер
211Е.13.01.000
Количество на модель
1
№
7
Название детали
Кольцо защитное
Заводской номер
211Е3А.13.00.200
Количество на модель
1
№
9
Название детали
Проставка
Заводской номер
211Е.13.00.003
Количество на модель
1
№
13
Название детали
Решётка
Заводской номер
211Е3А.13.00.005
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М8-6gx16.88.35.0115
Количество на модель
10
№
20
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
10
№
21
Название детали
Орех
Заводской номер
М8-6H.8.35.0115
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
24
№
25
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
26
Название детали
Вентилятор
Заводской номер
02ED12703
Количество на модель
1
№
30
Название детали
Вентилятор
Заводской номер
020003841
Количество на модель
1
№
31
Название детали
Кабельная стяжка
Заводской номер
КСИ-300
Количество на модель
4
№
33
Название детали
Рукав
Заводской номер
211Е.1013.001
Количество на модель
1
№
35
Название детали
Рукав
Заводской номер
211Е.1013.002
Количество на модель
1
№
36
Название детали
Уплотнитель
Заводской номер
Т-13
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн верхний | 211Е.13.00.030 | 1 | 1 | 1 | |||
| 2 | Кронштейн нижний | 211Е.13.00.040 | 1 | 1 | 2 | |||
| 7 | Установка радиаторов | 211Е.13.01.000 | 1 | 1 | 7 | |||
| 9 | Кольцо защитное | 211Е3А.13.00.200 | 1 | 1 | 9 | |||
| 13 | Проставка | 211Е.13.00.003 | 1 | 1 | 13 | |||
| 15 | Решётка | 211Е3А.13.00.005 | 1 | 1 | 15 | |||
| 20 | Болт | М8-6gx16.88.35.0115 | 10 | 10 | 20 | |||
| 21 | Болт | М8-6gx25.88.35.0115 | 10 | 10 | 21 | |||
| 24 | Орех | М8-6H.8.35.0115 | 4 | 4 | 24 | |||
| 25 | Шайба | 8.65Г.0115 | 24 | 24 | 25 | |||
| 26 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 26 | |||
| 30 | Вентилятор | 02ED12703 | 1 | 1 | 30 | |||
| 31 | Вентилятор | 020003841 | 1 | 1 | 31 | |||
| 33 | Кабельная стяжка | КСИ-300 | 4 | 4 | 33 | |||
| 35 | Рукав | 211Е.1013.001 | 1 | 1 | 35 | |||
| 36 | Рукав | 211Е.1013.002 | 1 | 1 | 36 | |||
| 39 | Уплотнитель | Т-13 | 1 | 1 | 39 |
