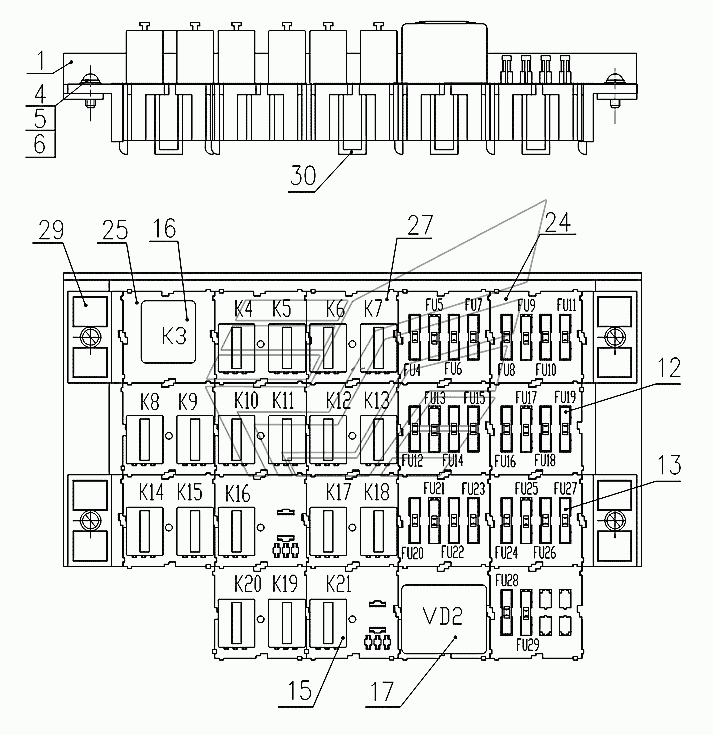

СЕ.- Б Блок коммутации
100%
Название детали
Кронштейн
Заводской номер
320СЕ.38.01.001-Б
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
B.M4-6gx12.46.0115
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
4.65Г.0115
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
С.4.02.Ст3.0115
Количество на модель
4
№
6
Название детали
Предохранитель-
Заводской номер
35.3722-01
Количество на модель
21
№
10
Название детали
Предохранитель
Заводской номер
35.3722-03
Количество на модель
5
№
11
Название детали
Реле
Заводской номер
981.3747-01
Количество на модель
18
№
13
Название детали
Реле
Заводской номер
753.3777-01
Количество на модель
1
№
15
Название детали
Сборка диодная
Заводской номер
СД5
Количество на модель
1
№
17
Название детали
Модуль электронный
Заводской номер
МИ1М
Количество на модель
7
№
21
Название детали
Колодка гнездовая
Заводской номер
КР-1
Количество на модель
1
№
24
Название детали
Колодка гнездовая
Заводской номер
КУ-2
Количество на модель
11
№
26
Название детали
Лапка монтажная
Заводской номер
ЛМ-1
Количество на модель
4
№
29
Название детали
Фиксатор
Заводской номер
Ф-1
Количество на модель
33
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 320СЕ.38.01.001-Б | 1 | 1 | 1 | |||
| 4 | Винт | B.M4-6gx12.46.0115 | 4 | 4 | 4 | |||
| 5 | Шайба | 4.65Г.0115 | 4 | 4 | 5 | |||
| 6 | Шайба | С.4.02.Ст3.0115 | 4 | 4 | 6 | |||
| 10 | Предохранитель- | 35.3722-01 | 21 | 21 | 10 | |||
| 11 | Предохранитель | 35.3722-03 | 5 | 5 | 11 | |||
| 13 | Реле | 981.3747-01 | 18 | 18 | 13 | |||
| 15 | Реле | 753.3777-01 | 1 | 1 | 15 | |||
| 17 | Сборка диодная | СД5 | 1 | 1 | 17 | |||
| 21 | Модуль электронный | МИ1М | 7 | 7 | 21 | |||
| 24 | Колодка гнездовая | КР-1 | 1 | 1 | 24 | |||
| 26 | Колодка гнездовая | КУ-2 | 11 | 11 | 26 | |||
| 29 | Лапка монтажная | ЛМ-1 | 4 | 4 | 29 | |||
| 30 | Фиксатор | Ф-1 | 33 | 33 | 30 |
