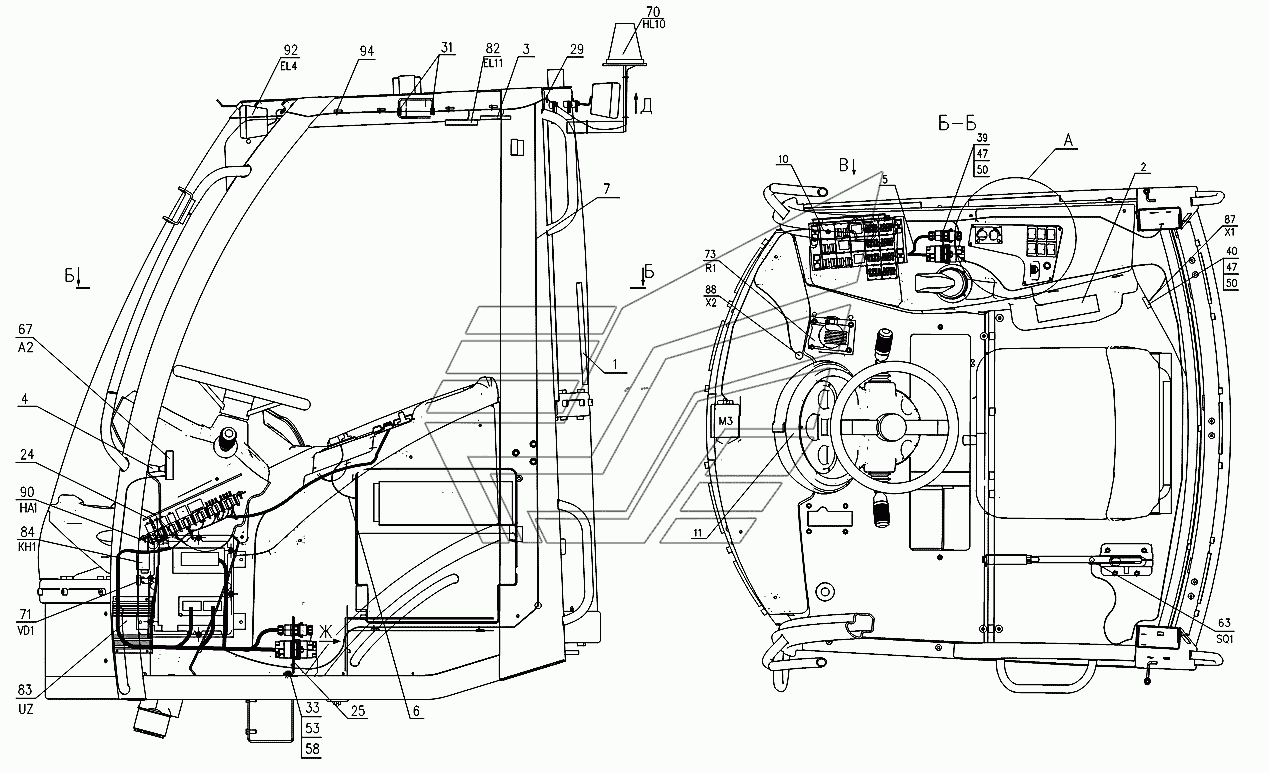

С. Электросистема кабины
100%
Название детали
Антенна
Заводской номер
320.38.00.500
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
305TB-40,4
Количество на модель
1
№
1
Название детали
Изолятор штекерного наконечника
Заводской номер
5337-3724121
Количество на модель
1
№
1
Название детали
Антенна автомобильная активная
Заводской номер
СкатAB-19
Количество на модель
1
№
1
Название детали
Штырь
Заводской номер
103612
Количество на модель
1
№
1
Название детали
Штырь
Заводской номер
102612
Количество на модель
1
№
1
Название детали
Колодка штыревая
Заводской номер
502601
Количество на модель
1
№
1
Название детали
.
Заводской номер
320.38.00.520
Количество на модель
1
№
2
Название детали
Система аккустическая
Заводской номер
UralAS-U1301
Количество на модель
1
№
3
Название детали
Колодка штыревая
Заводской номер
502604
Количество на модель
1
№
3
Название детали
Система акустическая
Заводской номер
320.38.00.560
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
320E.38.00.070
Количество на модель
1
№
4
Название детали
Жгут
Заводской номер
320C.38.00.100
Количество на модель
1
№
5
Название детали
Жгут
Заводской номер
320C.38.00.200
Количество на модель
1
№
6
Название детали
Жгут
Заводской номер
320C.38.00.300
Количество на модель
1
№
7
Название детали
Блок коммутации
Заводской номер
320C.38.01.000
Количество на модель
1
№
10
Название детали
Электросистема рулевой колонки
Заводской номер
320C.38.02.000
Количество на модель
1
№
11
Название детали
Тарелка
Заводской номер
320.38.00.006
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
320C.38.00.001
Количество на модель
1
№
19
Название детали
Панель
Заводской номер
320CE.38.00.001
Количество на модель
1
№
22
Название детали
Таблица
Заводской номер
320CE.38.00.003
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
320CE.38.00.004
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
7
№
29
Название детали
Втулка
Заводской номер
У22-2.37-50.002-01
Количество на модель
2
№
30
Название детали
Втулка
Заводской номер
У22-2.37-50.002-02
Количество на модель
4
№
31
Название детали
Втулка
Заводской номер
У22-2.37-50.002-03
Количество на модель
4
№
32
Название детали
Болт
Заводской номер
M8-6gx16.88.35.0115
Количество на модель
6
№
33
Название детали
Болт
Заводской номер
M6-6gx16.88.35.0115
Количество на модель
20
№
34
Название детали
Болт
Заводской номер
M6-6gx20.88.35.0115
Количество на модель
3
№
35
Название детали
Винт
Заводской номер
B.M3-6gx12.46.0115
Количество на модель
20
№
39
Название детали
Винт
Заводской номер
B.M3-6gx25.46.0115
Количество на модель
2
№
40
Название детали
Винт
Заводской номер
B.M6-6gx25.46.0115
Количество на модель
1
№
41
Название детали
Орех
Заводской номер
M3-6H.8.35.0115
Количество на модель
22
№
47
Название детали
Орех
Заводской номер
M6-6H.8.35.0115
Количество на модель
3
№
48
Название детали
Шайба
Заводской номер
3.65Г.0115
Количество на модель
22
№
50
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
8
№
52
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
53
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
20
№
57
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
4
№
58
Название детали
Блок управления
Заводской номер
EMR204214215B
Количество на модель
1
№
61
Название детали
Выключатель
Заводской номер
BK409
Количество на модель
1
№
63
Название детали
Выключатель
Заводской номер
BK12-1-01
Количество на модель
1
№
64
Название детали
Выключатель
Заводской номер
3037-02.97
Количество на модель
1
№
65
Название детали
Гайка закладная
Заводской номер
7556
Количество на модель
1
№
66
Название детали
Дисплей
Заводской номер
DP250
Количество на модель
1
№
67
Название детали
Индикатор символьный
Заводской номер
КИПД101В12-К
Количество на модель
1
№
68
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
70
Название детали
Модуль диодный
Заводской номер
МД4-5
Количество на модель
1
№
71
Название детали
Педаль KEPA
Заводской номер
KEPA14161
Количество на модель
1
№
73
Название детали
Переключатель
Заводской номер
0974-01.02
Количество на модель
1
№
74
Название детали
Переключатель клавишный
Заводской номер
0974-01.04
Количество на модель
1
№
75
Название детали
Переключатель
Заводской номер
0974-03.43
Количество на модель
1
№
76
Название детали
Переключатель
Заводской номер
0974-03.3
Количество на модель
1
№
77
Название детали
Переключатель клавишный
Заводской номер
82.3709-21.16
Количество на модель
1
№
78
Название детали
Светильник светодиодный
Заводской номер
САС5
Количество на модель
1
№
82
Название детали
Преобразователь напряжения
Заводской номер
ПН24/12-01
Количество на модель
1
№
83
Название детали
Прерыватель
Заводской номер
ПЭУП-4
Количество на модель
1
№
84
Название детали
Регулятор освещения приборов
Заводской номер
87.3710-01
Количество на модель
1
№
86
Название детали
Розетка
Заводской номер
РНЦ10-002УХЛ2
Количество на модель
1
№
87
Название детали
Розетка бортовой сети
Заводской номер
3106.3715
Количество на модель
1
№
88
Название детали
Кабельная стяжка
Заводской номер
SEL.3.223200x4,5
Количество на модель
100
№
89
Название детали
Сцепка автоматическая
Заводской номер
СА-1
Количество на модель
1
№
90
Название детали
Работающая фара
Заводской номер
05.476.000
Количество на модель
4
№
92
Название детали
Самонарезающий винт
Заводской номер
WF-4216
Количество на модель
5
№
93
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Антенна | 320.38.00.500 | 1 | 1 | 1 | |||
| 1 | Трубка | 305TB-40,4 | 1 | 1 | 1 | |||
| 1 | Изолятор штекерного наконечника | 5337-3724121 | 1 | 1 | 1 | |||
| 1 | Антенна автомобильная активная | СкатAB-19 | 1 | 1 | 1 | |||
| 1 | Штырь | 103612 | 1 | 1 | 1 | |||
| 1 | Штырь | 102612 | 1 | 1 | 1 | |||
| 1 | Колодка штыревая | 502601 | 1 | 1 | 1 | |||
| 2 | . | 320.38.00.520 | 1 | 1 | 2 | |||
| 3 | Система аккустическая | UralAS-U1301 | 1 | 1 | 3 | |||
| 3 | Колодка штыревая | 502604 | 1 | 1 | 3 | |||
| 3 | Система акустическая | 320.38.00.560 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 320E.38.00.070 | 1 | 1 | 4 | |||
| 5 | Жгут | 320C.38.00.100 | 1 | 1 | 5 | |||
| 6 | Жгут | 320C.38.00.200 | 1 | 1 | 6 | |||
| 7 | Жгут | 320C.38.00.300 | 1 | 1 | 7 | |||
| 10 | Блок коммутации | 320C.38.01.000 | 1 | 1 | 10 | |||
| 11 | Электросистема рулевой колонки | 320C.38.02.000 | 1 | 1 | 11 | |||
| 18 | Тарелка | 320.38.00.006 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 320C.38.00.001 | 1 | 1 | 19 | |||
| 22 | Панель | 320CE.38.00.001 | 1 | 1 | 22 | |||
| 24 | Таблица | 320CE.38.00.003 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 320CE.38.00.004 | 1 | 1 | 25 | |||
| 29 | Втулка | У22-2.37-50.002 | 7 | 7 | 29 | |||
| 30 | Втулка | У22-2.37-50.002-01 | 2 | 2 | 30 | |||
| 31 | Втулка | У22-2.37-50.002-02 | 4 | 4 | 31 | |||
| 32 | Втулка | У22-2.37-50.002-03 | 4 | 4 | 32 | |||
| 33 | Болт | M8-6gx16.88.35.0115 | 6 | 6 | 33 | |||
| 34 | Болт | M6-6gx16.88.35.0115 | 20 | 20 | 34 | |||
| 35 | Болт | M6-6gx20.88.35.0115 | 3 | 3 | 35 | |||
| 39 | Винт | B.M3-6gx12.46.0115 | 20 | 20 | 39 | |||
| 40 | Винт | B.M3-6gx25.46.0115 | 2 | 2 | 40 | |||
| 41 | Винт | B.M6-6gx25.46.0115 | 1 | 1 | 41 | |||
| 47 | Орех | M3-6H.8.35.0115 | 22 | 22 | 47 | |||
| 48 | Орех | M6-6H.8.35.0115 | 3 | 3 | 48 | |||
| 50 | Шайба | 3.65Г.0115 | 22 | 22 | 50 | |||
| 52 | Шайба | 6.65Г.0115 | 8 | 8 | 52 | |||
| 53 | Шайба | 8.65Г.0115 | 4 | 4 | 53 | |||
| 57 | Шайба | С.6.02.Ст3.0115 | 20 | 20 | 57 | |||
| 58 | Шайба | С.8.02.Ст3.0115 | 4 | 4 | 58 | |||
| 61 | Блок управления | EMR204214215B | 1 | 1 | 61 | |||
| 63 | Выключатель | BK409 | 1 | 1 | 63 | |||
| 64 | Выключатель | BK12-1-01 | 1 | 1 | 64 | |||
| 65 | Выключатель | 3037-02.97 | 1 | 1 | 65 | |||
| 66 | Гайка закладная | 7556 | 1 | 1 | 66 | |||
| 67 | Дисплей | DP250 | 1 | 1 | 67 | |||
| 68 | Индикатор символьный | КИПД101В12-К | 1 | 1 | 68 | |||
| 70 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 70 | |||
| 71 | Модуль диодный | МД4-5 | 1 | 1 | 71 | |||
| 73 | Педаль KEPA | KEPA14161 | 1 | 1 | 73 | |||
| 74 | Переключатель | 0974-01.02 | 1 | 1 | 74 | |||
| 75 | Переключатель клавишный | 0974-01.04 | 1 | 1 | 75 | |||
| 76 | Переключатель | 0974-03.43 | 1 | 1 | 76 | |||
| 77 | Переключатель | 0974-03.3 | 1 | 1 | 77 | |||
| 78 | Переключатель клавишный | 82.3709-21.16 | 1 | 1 | 78 | |||
| 82 | Светильник светодиодный | САС5 | 1 | 1 | 82 | |||
| 83 | Преобразователь напряжения | ПН24/12-01 | 1 | 1 | 83 | |||
| 84 | Прерыватель | ПЭУП-4 | 1 | 1 | 84 | |||
| 86 | Регулятор освещения приборов | 87.3710-01 | 1 | 1 | 86 | |||
| 87 | Розетка | РНЦ10-002УХЛ2 | 1 | 1 | 87 | |||
| 88 | Розетка бортовой сети | 3106.3715 | 1 | 1 | 88 | |||
| 89 | Кабельная стяжка | SEL.3.223200x4,5 | 100 | 100 | 89 | |||
| 90 | Сцепка автоматическая | СА-1 | 1 | 1 | 90 | |||
| 92 | Работающая фара | 05.476.000 | 4 | 4 | 92 | |||
| 93 | Самонарезающий винт | WF-4216 | 5 | 5 | 93 |
