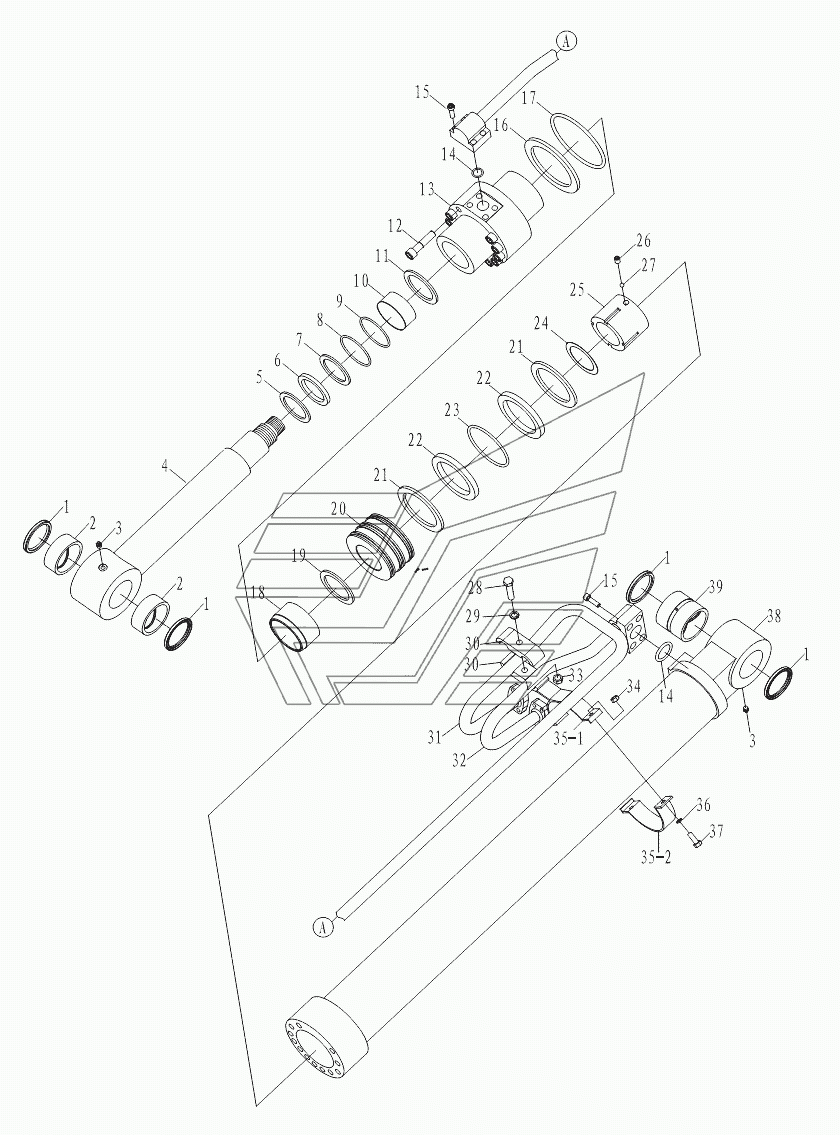

Левый гидроцилиндр стрелы W-
100%
Название детали
Пыльник
Заводской номер
МЕ8
Количество на модель
4
№
1
Название детали
Втулка дистанционная
Заводской номер
Втулка80x95x35
Количество на модель
2
№
2
Название детали
Чашка для масла
Заводской номер
GB1152-89
Количество на модель
2
№
3
Название детали
Тяговый узел
Заводской номер
10071.0001Y.100
Количество на модель
1
№
4
Название детали
Кольцо опорное
Заводской номер
Q/HL06-2006
Количество на модель
1
№
5
Название детали
Пыльник
Заводской номер
DKBId85
Количество на модель
1
№
6
Название детали
Кольцо опорное
Заводской номер
Кольцо85x100x3
Количество на модель
1
№
7
Название детали
Уплотнение штоковое
Заводской номер
Уплотнение85x100x10
Количество на модель
1
№
8
Название детали
Кольцевой амотизатор
Заводской номер
Амотизатор85x100.5x6HBYd85
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
MB8530
Количество на модель
1
№
10
Название детали
Кольцо опорное
Заводской номер
Q/HL23-2009
Количество на модель
1
№
11
Название детали
Болтовое соединение
Заводской номер
GB70.1-85
Количество на модель
12
№
12
Название детали
Крышка
Заводской номер
Q/HL01-2009
Количество на модель
1
№
13
Название детали
Кольцо уплотнительное
Заводской номер
2-217
Количество на модель
2
№
14
Название детали
Кольцо опорное
Заводской номер
Кольцо125x116.3x2
Количество на модель
1
№
16
Название детали
O
Заводской номер
2-349
Количество на модель
1
№
17
Название детали
Кольцевая подушка
Заводской номер
Q/HL02-2006
Количество на модель
1
№
18
Название детали
Кольцевой амотизатор
Заводской номер
Q/HL07-2006
Количество на модель
1
№
19
Название детали
Поршень
Заводской номер
Q/HL03-2009
Количество на модель
1
№
20
Название детали
Кольцо грязесъёмное
Заводской номер
Кольцо125x120x8
Количество на модель
2
№
21
Название детали
Кольцевая выработка
Заводской номер
Кольцо125x120x9.7
Количество на модель
2
№
22
Название детали
Уплотнение поршневое
Заводской номер
SPGW125
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
Q/HL22-2009
Количество на модель
1
№
24
Название детали
Орех
Заводской номер
Q/HL04-2006
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
GB/T80-85
Количество на модель
1
№
26
Название детали
Стальной шарик
Заводской номер
GB308-89
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
GB5780-88
Количество на модель
1
№
28
Название детали
Стиральная машина
Заводской номер
GB93-87
Количество на модель
1
№
29
Название детали
Прижим трубы
Заводской номер
Q/HL18-2006
Количество на модель
2
№
30
Название детали
Сборка трубки
Заводской номер
10071.0001Y.300
Количество на модель
1
№
31
Название детали
Сборка трубки
Заводской номер
10071.0001Y.400
Количество на модель
1
№
32
Название детали
Орех
Заводской номер
GB6170-88
Количество на модель
1
№
33
Название детали
Бандаж в сборе
Заводской номер
10071.0001Y.500
Количество на модель
1
№
35
Название детали
Гильза цилиндра в сборе
Заводской номер
10071.0001Y200
Количество на модель
1
№
38
Название детали
Втулка дистанционная
Заводской номер
Втулка80x95x81
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пыльник | МЕ8 | 4 | 4 | 1 | |||
| 2 | Втулка дистанционная | Втулка80x95x35 | 2 | 2 | 2 | |||
| 3 | Чашка для масла | GB1152-89 | 2 | 2 | 3 | |||
| 4 | Тяговый узел | 10071.0001Y.100 | 1 | 1 | 4 | |||
| 5 | Кольцо опорное | Q/HL06-2006 | 1 | 1 | 5 | |||
| 6 | Пыльник | DKBId85 | 1 | 1 | 6 | |||
| 7 | Кольцо опорное | Кольцо85x100x3 | 1 | 1 | 7 | |||
| 8 | Уплотнение штоковое | Уплотнение85x100x10 | 1 | 1 | 8 | |||
| 9 | Кольцевой амотизатор | Амотизатор85x100.5x6HBYd85 | 1 | 1 | 9 | |||
| 10 | Втулка | MB8530 | 1 | 1 | 10 | |||
| 11 | Кольцо опорное | Q/HL23-2009 | 1 | 1 | 11 | |||
| 12 | Болтовое соединение | GB70.1-85 | 12 | 12 | 12 | |||
| 13 | Крышка | Q/HL01-2009 | 1 | 1 | 13 | |||
| 14 | Кольцо уплотнительное | 2-217 | 2 | 2 | 14 | |||
| 16 | Кольцо опорное | Кольцо125x116.3x2 | 1 | 1 | 16 | |||
| 17 | O | 2-349 | 1 | 1 | 17 | |||
| 18 | Кольцевая подушка | Q/HL02-2006 | 1 | 1 | 18 | |||
| 19 | Кольцевой амотизатор | Q/HL07-2006 | 1 | 1 | 19 | |||
| 20 | Поршень | Q/HL03-2009 | 1 | 1 | 20 | |||
| 21 | Кольцо грязесъёмное | Кольцо125x120x8 | 2 | 2 | 21 | |||
| 22 | Кольцевая выработка | Кольцо125x120x9.7 | 2 | 2 | 22 | |||
| 23 | Уплотнение поршневое | SPGW125 | 1 | 1 | 23 | |||
| 24 | Шайба | Q/HL22-2009 | 1 | 1 | 24 | |||
| 25 | Орех | Q/HL04-2006 | 1 | 1 | 25 | |||
| 26 | Болт | GB/T80-85 | 1 | 1 | 26 | |||
| 27 | Стальной шарик | GB308-89 | 1 | 1 | 27 | |||
| 28 | Болт | GB5780-88 | 1 | 1 | 28 | |||
| 29 | Стиральная машина | GB93-87 | 1 | 1 | 29 | |||
| 30 | Прижим трубы | Q/HL18-2006 | 2 | 2 | 30 | |||
| 31 | Сборка трубки | 10071.0001Y.300 | 1 | 1 | 31 | |||
| 32 | Сборка трубки | 10071.0001Y.400 | 1 | 1 | 32 | |||
| 33 | Орех | GB6170-88 | 1 | 1 | 33 | |||
| 35 | Бандаж в сборе | 10071.0001Y.500 | 1 | 1 | 35 | |||
| 38 | Гильза цилиндра в сборе | 10071.0001Y200 | 1 | 1 | 38 | |||
| 39 | Втулка дистанционная | Втулка80x95x81 | 1 | 1 | 39 |
