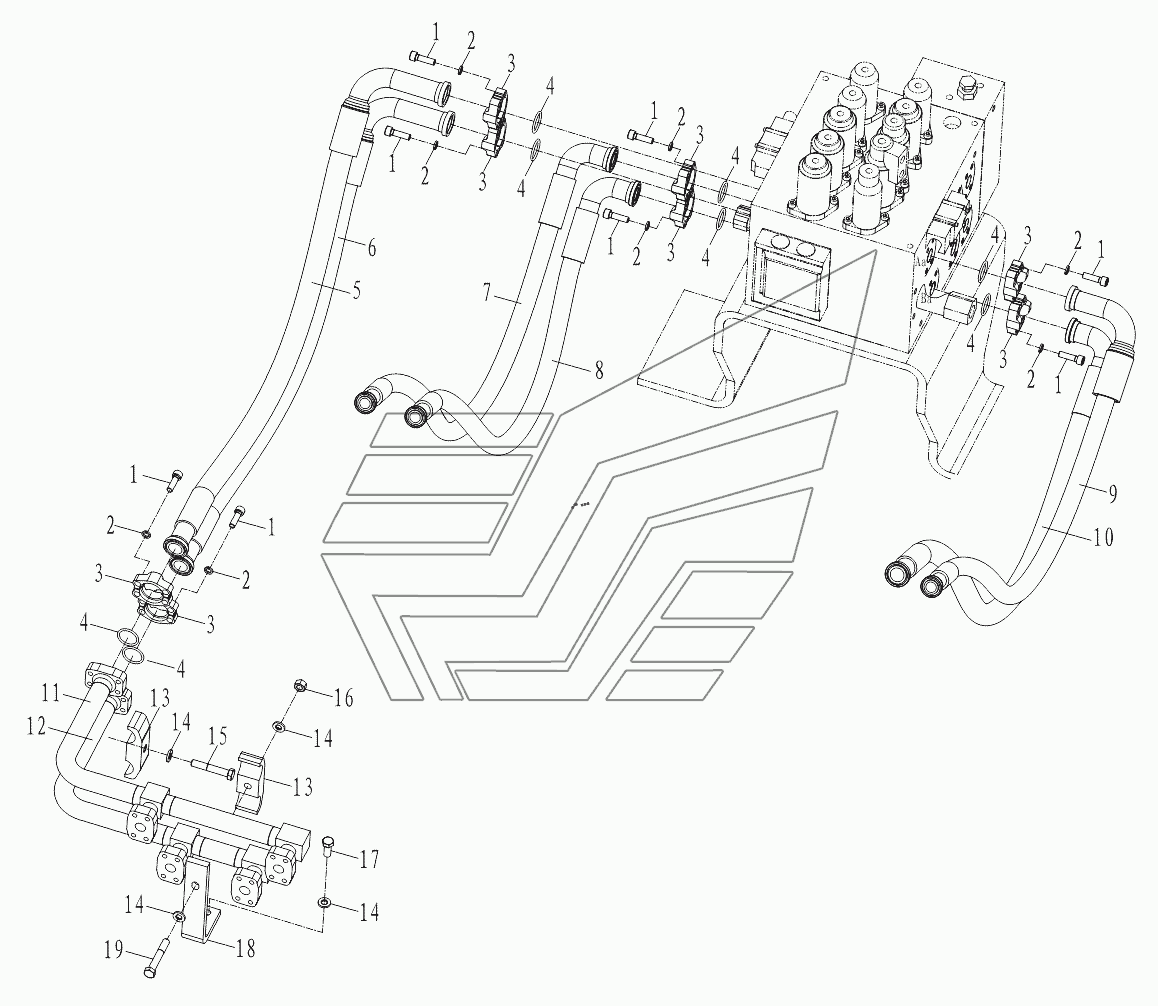

Гидросистема
100%
Название детали
Болт
Заводской номер
B-G000700-00085
Количество на модель
32
№
1
Название детали
Шайба
Заводской номер
B-G000930-00001
Количество на модель
32
№
2
Название детали
Составной фланец
Заводской номер
W-15-00404
Количество на модель
16
№
3
Название детали
Кольцо уплотнительное
Заводской номер
W-15-00001
Количество на модель
8
№
4
Название детали
Рукав в сборе
Заводской номер
W-16-01681
Количество на модель
1
№
5
Название детали
Рукав в сборе
Заводской номер
W-16-01511
Количество на модель
1
№
6
Название детали
Рукав в сборе
Заводской номер
W-16-01682
Количество на модель
1
№
7
Название детали
Рукав в сборе
Заводской номер
W-16-01510
Количество на модель
1
№
8
Название детали
Рукав в сборе
Заводской номер
W-16-01308
Количество на модель
1
№
9
Название детали
Рукав в сборе
Заводской номер
W-16-01307
Количество на модель
1
№
10
Название детали
Сборка трубки
Заводской номер
320.6.1
Количество на модель
1
№
11
Название детали
Сборка трубки
Заводской номер
321.6C.1
Количество на модель
1
№
12
Название детали
Прижим трубы
Заводской номер
320.6-2
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
B-Q020490-00003
Количество на модель
5
№
14
Название детали
Шестигранный болт
Заводской номер
B-G057820-00049
Количество на модель
1
№
15
Название детали
Орех
Заводской номер
B-G061700-00007
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
B-G057830-00033
Количество на модель
2
№
17
Название детали
Кронштейн
Заводской номер
320.6-1
Количество на модель
1
№
18
Название детали
Шестигранный болт
Заводской номер
B-G057820-00056
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | B-G000700-00085 | 32 | 32 | 1 | |||
| 2 | Шайба | B-G000930-00001 | 32 | 32 | 2 | |||
| 3 | Составной фланец | W-15-00404 | 16 | 16 | 3 | |||
| 4 | Кольцо уплотнительное | W-15-00001 | 8 | 8 | 4 | |||
| 5 | Рукав в сборе | W-16-01681 | 1 | 1 | 5 | |||
| 6 | Рукав в сборе | W-16-01511 | 1 | 1 | 6 | |||
| 7 | Рукав в сборе | W-16-01682 | 1 | 1 | 7 | |||
| 8 | Рукав в сборе | W-16-01510 | 1 | 1 | 8 | |||
| 9 | Рукав в сборе | W-16-01308 | 1 | 1 | 9 | |||
| 10 | Рукав в сборе | W-16-01307 | 1 | 1 | 10 | |||
| 11 | Сборка трубки | 320.6.1 | 1 | 1 | 11 | |||
| 12 | Сборка трубки | 321.6C.1 | 1 | 1 | 12 | |||
| 13 | Прижим трубы | 320.6-2 | 2 | 2 | 13 | |||
| 14 | Шайба | B-Q020490-00003 | 5 | 5 | 14 | |||
| 15 | Шестигранный болт | B-G057820-00049 | 1 | 1 | 15 | |||
| 16 | Орех | B-G061700-00007 | 1 | 1 | 16 | |||
| 17 | Болт | B-G057830-00033 | 2 | 2 | 17 | |||
| 18 | Кронштейн | 320.6-1 | 1 | 1 | 18 | |||
| 19 | Шестигранный болт | B-G057820-00056 | 1 | 1 | 19 |
