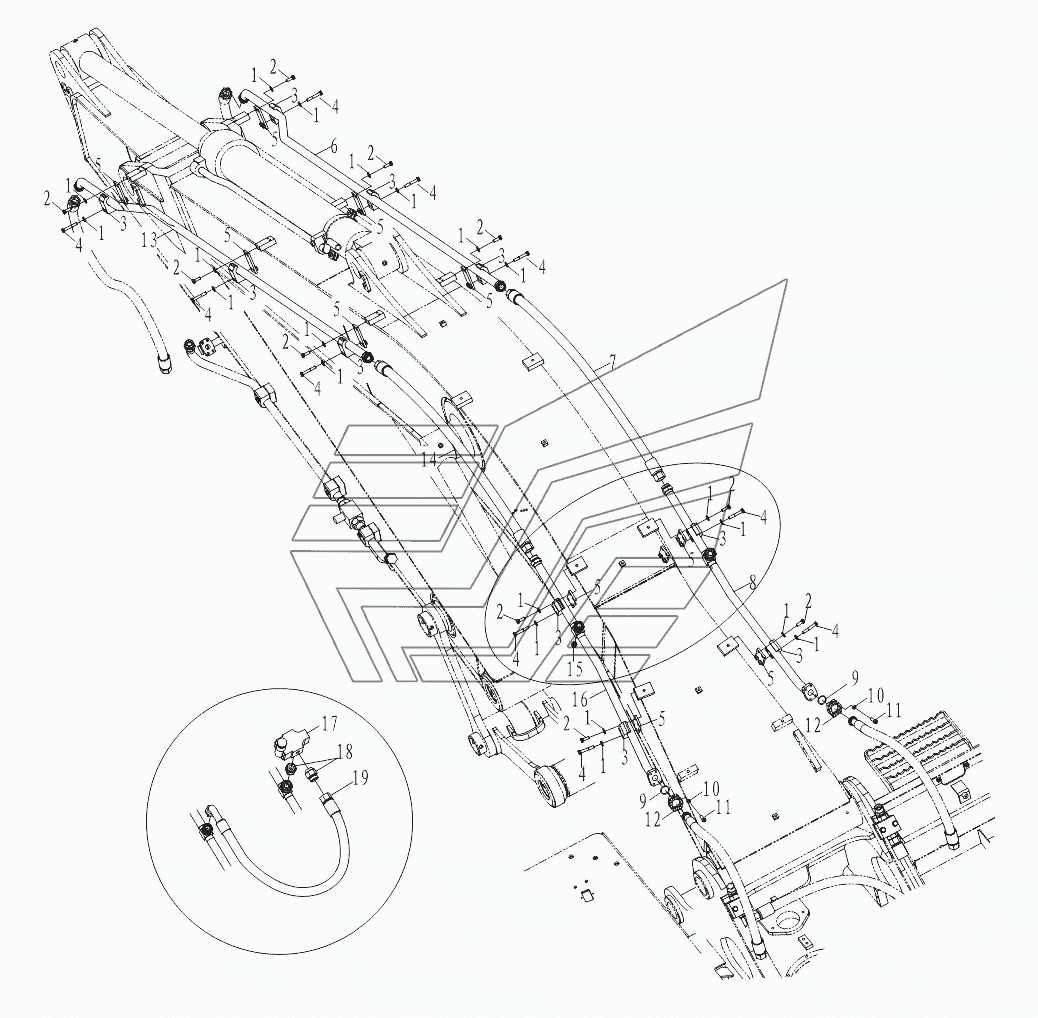

Разводка гидросистемы
100%
Название детали
Шайба
Заводской номер
B-Q020490-00001
Количество на модель
40
№
Название детали
Составной фланец
Заводской номер
W-15-00404
Количество на модель
4
№
Название детали
Сборка трубки
Заводской номер
320.19.3
Количество на модель
1
№
Название детали
Рукав в сборе
Заводской номер
W-16-01264
Количество на модель
1
№
Название детали
Кольцо уплотнительное
Заводской номер
Кольцо20.3x2.4
Количество на модель
2
№
Название детали
Заглушка
Заводской номер
W-15-00538
Количество на модель
1
№
Название детали
Сборка трубки
Заводской номер
320.19.2
Количество на модель
1
№
Название детали
Дренажный клапан
Заводской номер
W-07-00211
Количество на модель
1
№
Название детали
Соединитель
Заводской номер
W-15-00514
Количество на модель
2
№
Название детали
Рукав в сборе
Заводской номер
W-16-01224
Количество на модель
1
№
Название детали
Болт
Заводской номер
B-G000700-00085
Количество на модель
8
№
Название детали
Шайба
Заводской номер
B-G000930-00001
Количество на модель
8
№
Название детали
Болт
Заводской номер
B-G057830-00009
Количество на модель
20
№
Название детали
Прижим трубы
Заводской номер
320.19-2
Количество на модель
10
№
Название детали
Шестигранный болт
Заводской номер
B-G057820-00020
Количество на модель
20
№
Название детали
Ассамблея
Заводской номер
320.19.1
Количество на модель
10
№
Название детали
Сборка трубки
Заводской номер
320.19.8
Количество на модель
1
№
Название детали
Рукав в сборе
Заводской номер
W-16-01265
Количество на модель
1
№
Название детали
Кольцо уплотнительное
Заводской номер
Кольцо26.0x2.0
Количество на модель
2
№
Название детали
Сборка трубки
Заводской номер
320.19.6
Количество на модель
1
№
Название детали
Кольцо уплотнительное
Заводской номер
W-15-00001
Количество на модель
2
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | B-Q020490-00001 | 40 | 40 | |||||
| Составной фланец | W-15-00404 | 4 | 4 | |||||
| Сборка трубки | 320.19.3 | 1 | 1 | |||||
| Рукав в сборе | W-16-01264 | 1 | 1 | |||||
| Кольцо уплотнительное | Кольцо20.3x2.4 | 2 | 2 | |||||
| Заглушка | W-15-00538 | 1 | 1 | |||||
| Сборка трубки | 320.19.2 | 1 | 1 | |||||
| Дренажный клапан | W-07-00211 | 1 | 1 | |||||
| Соединитель | W-15-00514 | 2 | 2 | |||||
| Рукав в сборе | W-16-01224 | 1 | 1 | |||||
| Болт | B-G000700-00085 | 8 | 8 | |||||
| Шайба | B-G000930-00001 | 8 | 8 | |||||
| Болт | B-G057830-00009 | 20 | 20 | |||||
| Прижим трубы | 320.19-2 | 10 | 10 | |||||
| Шестигранный болт | B-G057820-00020 | 20 | 20 | |||||
| Ассамблея | 320.19.1 | 10 | 10 | |||||
| Сборка трубки | 320.19.8 | 1 | 1 | |||||
| Рукав в сборе | W-16-01265 | 1 | 1 | |||||
| Кольцо уплотнительное | Кольцо26.0x2.0 | 2 | 2 | |||||
| Сборка трубки | 320.19.6 | 1 | 1 | |||||
| Кольцо уплотнительное | W-15-00001 | 2 | 2 |
