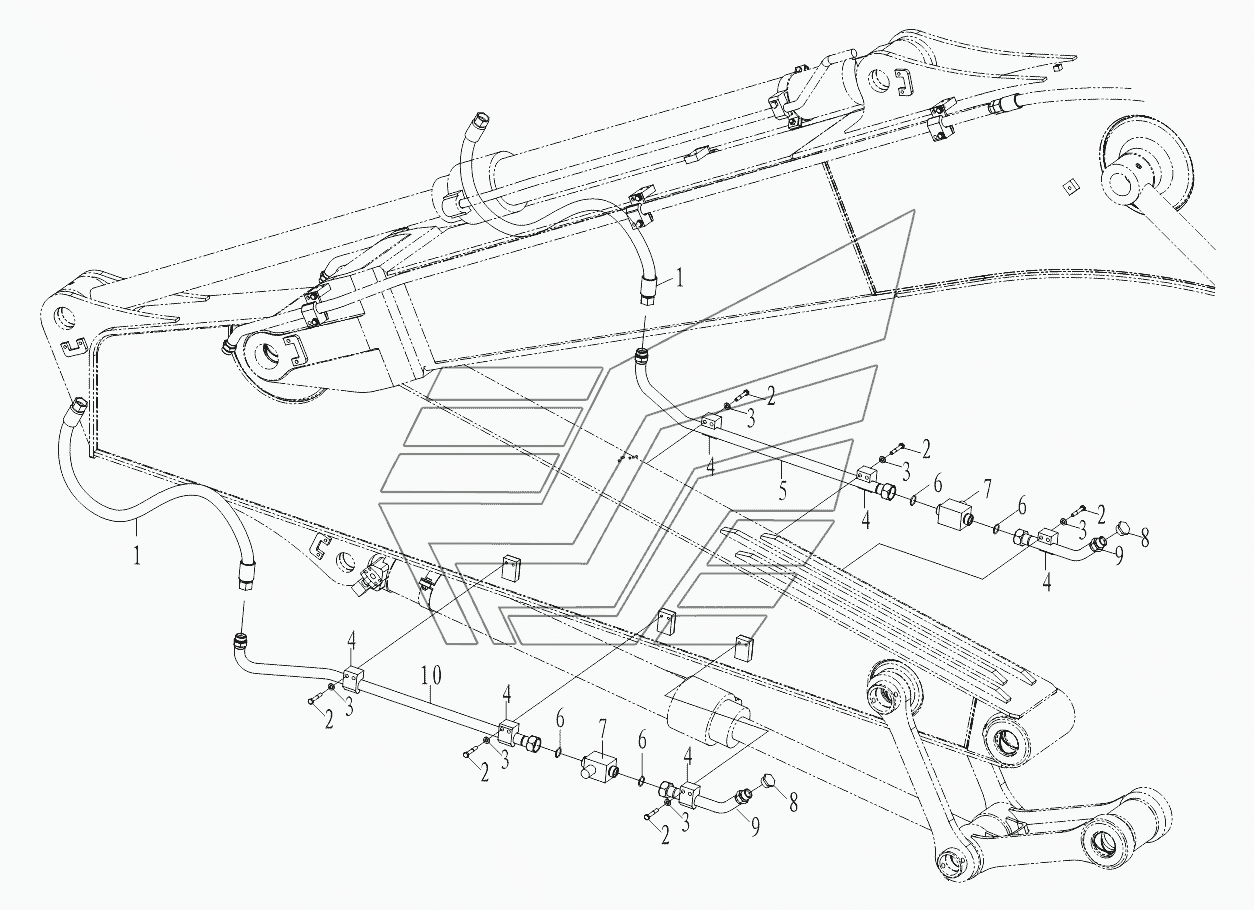

Разводка гидросистемы
100%
Название детали
Рукав в сборе
Заводской номер
W-16-01266
Количество на модель
2
№
Название детали
Сборка трубки
Заводской номер
320.19.4
Количество на модель
2
№
Название детали
Заглушка
Заводской номер
W-15-00633
Количество на модель
2
№
Название детали
Запорный клапан
Заводской номер
W-07-00213
Количество на модель
2
№
Название детали
Кольцо уплотнительное
Заводской номер
B-Q020710-00053
Количество на модель
4
№
Название детали
Сборка трубки
Заводской номер
320.19.7
Количество на модель
1
№
Название детали
Прижим трубы
Заводской номер
320.19-2
Количество на модель
6
№
Название детали
Шайба
Заводской номер
B-Q020490-00001
Количество на модель
12
№
Название детали
Шестигранный болт
Заводской номер
B-G057820-00020
Количество на модель
12
№
Название детали
Кольцо уплотнительное
Заводской номер
Кольцо20.3x2.4
Количество на модель
4
№
Название детали
Сборка трубки
Заводской номер
320.19.5
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рукав в сборе | W-16-01266 | 2 | 2 | |||||
| Сборка трубки | 320.19.4 | 2 | 2 | |||||
| Заглушка | W-15-00633 | 2 | 2 | |||||
| Запорный клапан | W-07-00213 | 2 | 2 | |||||
| Кольцо уплотнительное | B-Q020710-00053 | 4 | 4 | |||||
| Сборка трубки | 320.19.7 | 1 | 1 | |||||
| Прижим трубы | 320.19-2 | 6 | 6 | |||||
| Шайба | B-Q020490-00001 | 12 | 12 | |||||
| Шестигранный болт | B-G057820-00020 | 12 | 12 | |||||
| Кольцо уплотнительное | Кольцо20.3x2.4 | 4 | 4 | |||||
| Сборка трубки | 320.19.5 | 1 | 1 |
