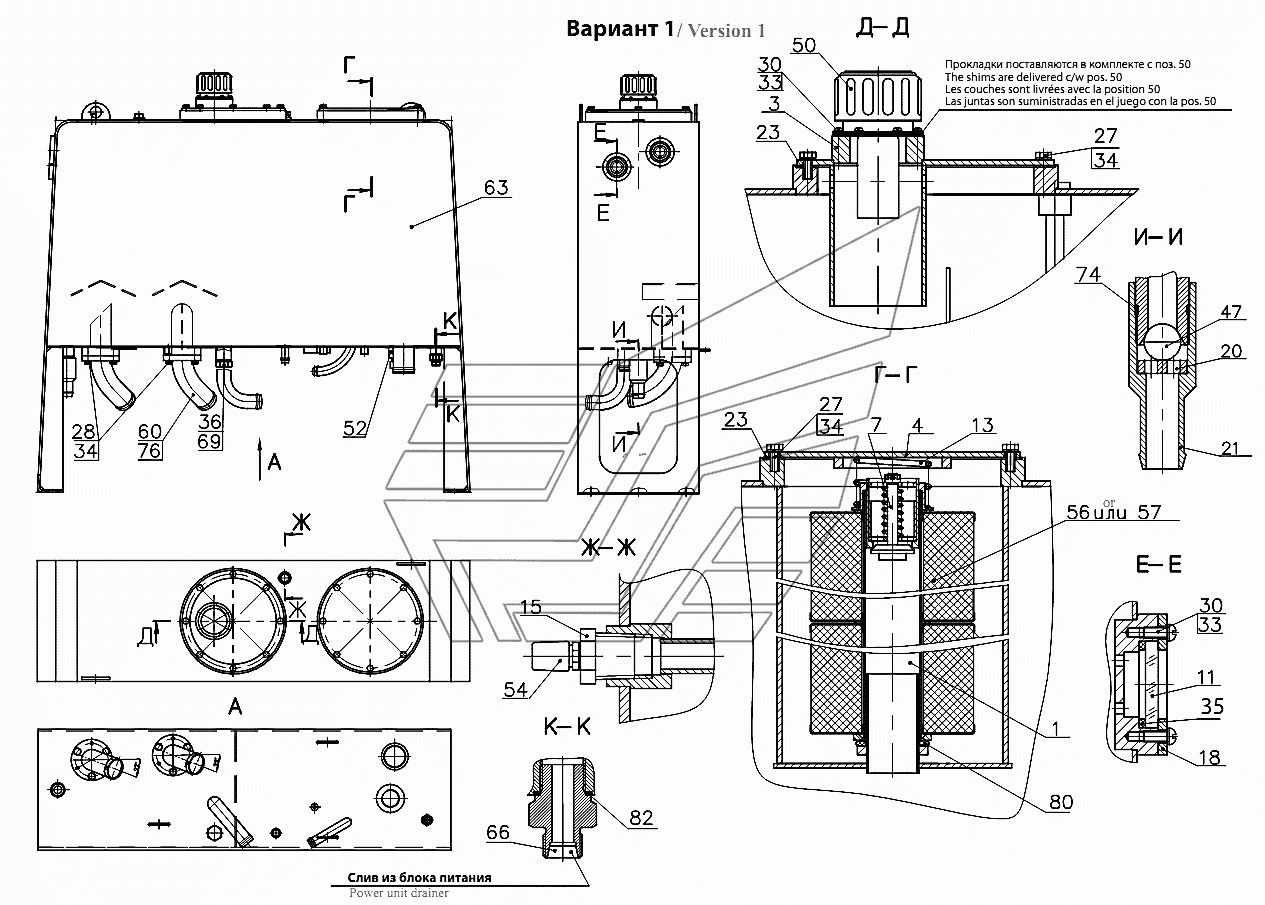

Бак масляный В.
100%
Название детали
Корпус гидробака
Заводской номер
333В.46.15.100
Количество на модель
1
№
1
Название детали
Оправка
Заводской номер
ТО-18Б.76.01.200
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ТО-18Б2.06.02.300
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
ТО-18Б2.06.02.400
Количество на модель
1
№
4
Название детали
Шплинт
Заводской номер
2х20.019
Количество на модель
1
№
7
Название детали
Стакан
Заводской номер
ТО-27-1-1601.07.020
Количество на модель
1
№
7
Название детали
Клапан
Заводской номер
ТО-27-1-1601.07.010
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
ТО-27-1-1601.07.004
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
ТО-27-1-1601.07.003
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ТО-27-1-1601.07.002
Количество на модель
2
№
7
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
1
№
7
Название детали
Клапан предохранительный
Заводской номер
ТО-27-1-16.01.07.000
Количество на модель
1
№
7
Название детали
Маслоуказатель
Заводской номер
ТО-18А.26.01.004
Количество на модель
2
№
11
Название детали
Пружина
Заводской номер
ТО-18Б.06.01.006
Количество на модель
1
№
13
Название детали
Пробка
Заводской номер
ТО-18Б.76.01.002
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
ТО-18Б.76.01.003
Количество на модель
2
№
16
Название детали
КОЛЬЦО
Заводской номер
ТО-18Б.2.06.01.003
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
ТО-27-1-1601.00.003
Количество на модель
1
№
20
Название детали
Ниппель
Заводской номер
ТО-27-1-1601.00.004
Количество на модель
1
№
21
Название детали
прокладка
Заводской номер
ТО-28А.02.02.003
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М8-6gx20.88.35.0115
Количество на модель
16
№
27
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
6
№
28
Название детали
Винт
Заводской номер
B.М5-6gx12.46.0115
Количество на модель
18
№
30
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
18
№
33
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
22
№
34
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
27М3
Количество на модель
1
№
36
Название детали
Шар
Заводской номер
22.225-100
Количество на модель
1
№
47
Название детали
Заполнитель горловины
Заводской номер
ТМ478G100P3
Количество на модель
1
№
50
Название детали
Пробка магнитная
Заводской номер
К1-1/4dm
Количество на модель
1
№
52
Название детали
Сапун
Заводской номер
298430-П
Количество на модель
1
№
54
Название детали
Элемент фильтрующий
Заводской номер
M5327MK
Количество на модель
2
№
56
Название детали
Элемент фильтрующий жидкости г/ систем
Заводской номер
661-1-05
Количество на модель
2
№
57
Название детали
Фланец
Заводской номер
333В.46.15.070
Количество на модель
2
№
60
Название детали
Фланец
Заводской номер
333В.46.15.080
Количество на модель
1
№
61
Название детали
Угольник поворотный
Заводской номер
342В.46.00.020
Количество на модель
1
№
66
Название детали
Угольник поворотный
Заводской номер
342В.46.00.040
Количество на модель
1
№
66
Название детали
Угольник поворотный
Заводской номер
333В.46.15.040
Количество на модель
1
№
66
Название детали
Угольник поворотный
Заводской номер
ТО-28.26.00.120
Количество на модель
1
№
66
Название детали
Штуцер
Заводской номер
УДГ1.01.02.028
Количество на модель
1
№
66
Название детали
Штуцер
Заводской номер
УДГ1.13.00.005
Количество на модель
1
№
66
Название детали
Болт
Заводской номер
333В.46.15.030
Количество на модель
1
№
68
Название детали
Зажимной болт
Заводской номер
ТО-28.26.00.005
Количество на модель
1
№
68
Название детали
Штуцер
Заводской номер
УДГ1.13.00.011
Количество на модель
1
№
69
Название детали
Заглушка
Заводской номер
УДГ1.09.02.004
Количество на модель
1
№
69
Название детали
Кольцо
Заводской номер
030-035-30-2-2
Количество на модель
1
№
74
Название детали
КОЛЬЦО
Заводской номер
29.5x3NBR90
Количество на модель
1
№
74
Название детали
КОЛЬЦО
Заводской номер
54x3NBR90
Количество на модель
2
№
76
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
2
№
76
Название детали
КОЛЬЦО
Заводской номер
50.16x5.33NBR90
Количество на модель
1
№
80
Название детали
КОЛЬЦО
Заводской номер
050-060-58-2-2
Количество на модель
1
№
80
Название детали
прокладка
Заводской номер
18МЗ
Количество на модель
1
№
82
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус гидробака | 333В.46.15.100 | 1 | 1 | 1 | |||
| 2 | Оправка | ТО-18Б.76.01.200 | 1 | 1 | 2 | |||
| 3 | Крышка | ТО-18Б2.06.02.300 | 1 | 1 | 3 | |||
| 4 | Крышка | ТО-18Б2.06.02.400 | 1 | 1 | 4 | |||
| 7 | Шплинт | 2х20.019 | 1 | 1 | 7 | |||
| 7 | Стакан | ТО-27-1-1601.07.020 | 1 | 1 | 7 | |||
| 7 | Клапан | ТО-27-1-1601.07.010 | 1 | 1 | 7 | |||
| 7 | Пружина | ТО-27-1-1601.07.004 | 1 | 1 | 7 | |||
| 7 | Втулка | ТО-27-1-1601.07.003 | 1 | 1 | 7 | |||
| 7 | Шайба | ТО-27-1-1601.07.002 | 2 | 2 | 7 | |||
| 7 | Орех | М8-6Н.5.0115 | 1 | 1 | 7 | |||
| 7 | Клапан предохранительный | ТО-27-1-16.01.07.000 | 1 | 1 | 7 | |||
| 11 | Маслоуказатель | ТО-18А.26.01.004 | 2 | 2 | 11 | |||
| 13 | Пружина | ТО-18Б.06.01.006 | 1 | 1 | 13 | |||
| 15 | Пробка | ТО-18Б.76.01.002 | 1 | 1 | 15 | |||
| 16 | прокладка | ТО-18Б.76.01.003 | 2 | 2 | 16 | |||
| 18 | КОЛЬЦО | ТО-18Б.2.06.01.003 | 2 | 2 | 18 | |||
| 20 | Шайба | ТО-27-1-1601.00.003 | 1 | 1 | 20 | |||
| 21 | Ниппель | ТО-27-1-1601.00.004 | 1 | 1 | 21 | |||
| 23 | прокладка | ТО-28А.02.02.003 | 2 | 2 | 23 | |||
| 27 | Болт | М8-6gx20.88.35.0115 | 16 | 16 | 27 | |||
| 28 | Болт | М8-6gx25.88.35.0115 | 6 | 6 | 28 | |||
| 30 | Винт | B.М5-6gx12.46.0115 | 18 | 18 | 30 | |||
| 33 | Шайба | 5.65Г.0115 | 18 | 18 | 33 | |||
| 34 | Шайба | 8.65Г.0115 | 22 | 22 | 34 | |||
| 35 | КОЛЬЦО | 032-040-46-2-2 | 2 | 2 | 35 | |||
| 36 | прокладка | 27М3 | 1 | 1 | 36 | |||
| 47 | Шар | 22.225-100 | 1 | 1 | 47 | |||
| 50 | Заполнитель горловины | ТМ478G100P3 | 1 | 1 | 50 | |||
| 52 | Пробка магнитная | К1-1/4dm | 1 | 1 | 52 | |||
| 54 | Сапун | 298430-П | 1 | 1 | 54 | |||
| 56 | Элемент фильтрующий | M5327MK | 2 | 2 | 56 | |||
| 57 | Элемент фильтрующий жидкости г/ систем | 661-1-05 | 2 | 2 | 57 | |||
| 60 | Фланец | 333В.46.15.070 | 2 | 2 | 60 | |||
| 61 | Фланец | 333В.46.15.080 | 1 | 1 | 61 | |||
| 66 | Угольник поворотный | 342В.46.00.020 | 1 | 1 | 66 | |||
| 66 | Угольник поворотный | 342В.46.00.040 | 1 | 1 | 66 | |||
| 66 | Угольник поворотный | 333В.46.15.040 | 1 | 1 | 66 | |||
| 66 | Угольник поворотный | ТО-28.26.00.120 | 1 | 1 | 66 | |||
| 66 | Штуцер | УДГ1.01.02.028 | 1 | 1 | 66 | |||
| 66 | Штуцер | УДГ1.13.00.005 | 1 | 1 | 66 | |||
| 68 | Болт | 333В.46.15.030 | 1 | 1 | 68 | |||
| 68 | Зажимной болт | ТО-28.26.00.005 | 1 | 1 | 68 | |||
| 69 | Штуцер | УДГ1.13.00.011 | 1 | 1 | 69 | |||
| 69 | Заглушка | УДГ1.09.02.004 | 1 | 1 | 69 | |||
| 74 | Кольцо | 030-035-30-2-2 | 1 | 1 | 74 | |||
| 74 | КОЛЬЦО | 29.5x3NBR90 | 1 | 1 | 74 | |||
| 76 | КОЛЬЦО | 54x3NBR90 | 2 | 2 | 76 | |||
| 76 | КОЛЬЦО | 055-060-30-2-2 | 2 | 2 | 76 | |||
| 80 | КОЛЬЦО | 50.16x5.33NBR90 | 1 | 1 | 80 | |||
| 80 | КОЛЬЦО | 050-060-58-2-2 | 1 | 1 | 80 | |||
| 82 | прокладка | 18МЗ | 1 | 1 | 82 |
