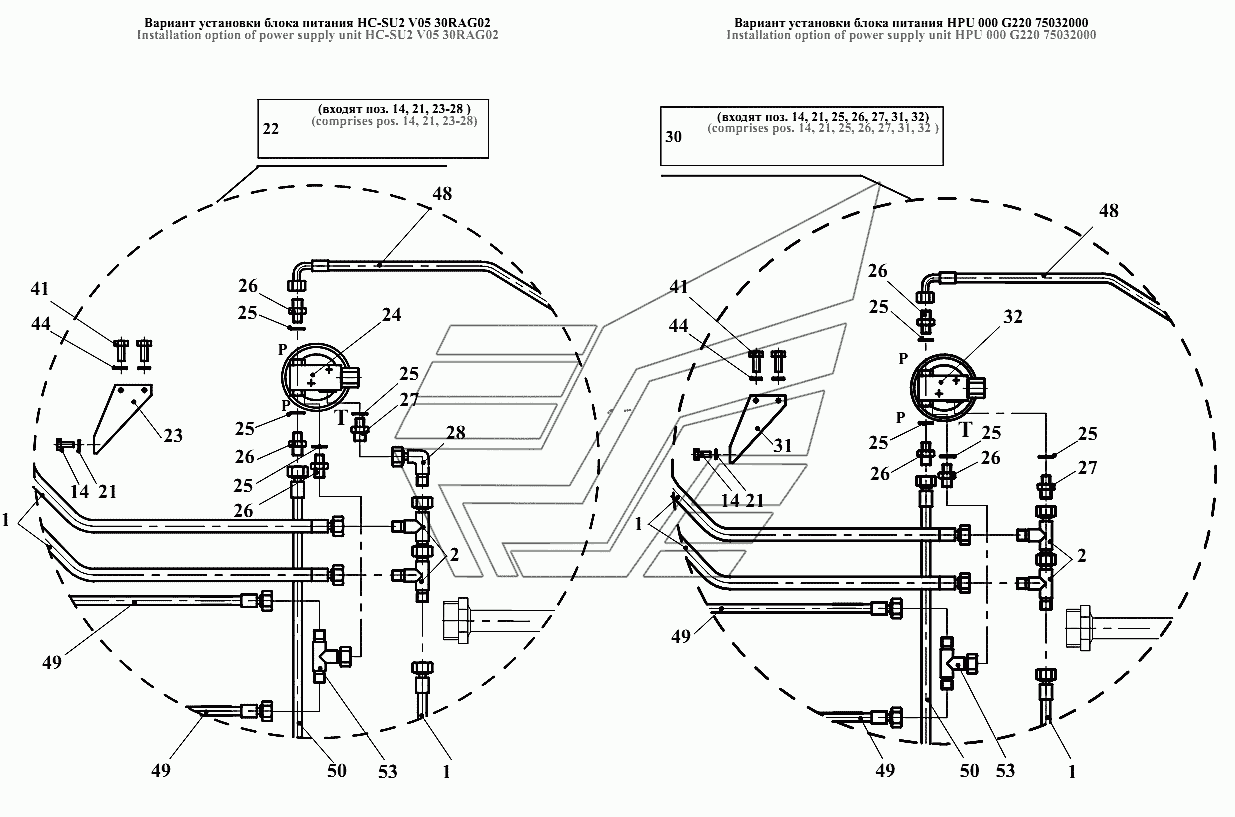

Управление гидрораспределителем С., С.Т
100%
Название детали
Рукав
Заводской номер
ТО-28А06.09.050
Количество на модель
3
№
1
Название детали
Тройник
Заводской номер
ТО-28А06.09.070
Количество на модель
2
№
2
Название детали
Блок управления
Заводской номер
ТО-28А76.09.015
Количество на модель
2
№
3
Название детали
Блок управления
Заводской номер
HPCJ0G21SSS0100029
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
14М3ГОСТ23358-87
Количество на модель
6
№
5
Название детали
Штуцер
Заводской номер
УДГ1-01.17.001
Количество на модель
5
№
6
Название детали
Штуцер
Заводской номер
УДГ1-01.17.002
Количество на модель
1
№
7
Название детали
Блок управления
Заводской номер
ТО-28А76.09.030
Количество на модель
2
№
8
Название детали
Блок управления
Заводской номер
HC-RCX02A22MB(A01MA)X3F00F00R3WF53RAG02
Количество на модель
1
№
9
Название детали
Установка пневмогидроаккумулятора
Заводской номер
ТО-28А76.09.040
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8-6gх20.88.35.0115
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
012-016-25-2-2
Количество на модель
2
№
15
Название детали
КОЛЬЦО
Заводской номер
11.6х2.5NBR70
Количество на модель
2
№
15
Название детали
Гидропневмоаккумулятор
Заводской номер
64000А
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
14М3
Количество на модель
2
№
17
Название детали
Кронштейн
Заводской номер
ТО-28А06.09.005
Количество на модель
1
№
18
Название детали
Штуцер
Заводской номер
УДГ101.01.002
Количество на модель
3
№
19
Название детали
Штуцер
Заводской номер
УДГ101.01.003
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
8.65Г.0115ГОСТ6402-70
Количество на модель
2
№
21
Название детали
Установка блока питания
Заводской номер
ТО-28А76.09.050
Количество на модель
1
№
22
Название детали
Кронштейн
Заводской номер
342РЛ.06.09.011
Количество на модель
1
№
23
Название детали
Гидросистема рабочего оборудования
Заводской номер
HC-SU2V0530RAG02
Количество на модель
1
№
24
Название детали
Штуцер
Заводской номер
УДГ1.01.17.001
Количество на модель
3
№
26
Название детали
Штуцер
Заводской номер
УДГ1.01.17.002
Количество на модель
1
№
27
Название детали
Соединение
Заводской номер
УДГ102.01.020
Количество на модель
1
№
28
Название детали
Установка блока питания
Заводской номер
ТО-28А.76.09.070
Количество на модель
№
30
Название детали
Кронштейн
Заводской номер
ТО-28А.76.09.075
Количество на модель
1
№
31
Название детали
Блок питания
Заводской номер
HPU000G22075032000
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
2
№
41
Название детали
Винт
Заводской номер
B.M6-6gx16.46.0115
Количество на модель
8
№
42
Название детали
Шайба
Заводской номер
6.65Г0115
Количество на модель
8
№
43
Название детали
Шайба
Заводской номер
10.65Г0115
Количество на модель
2
№
44
Название детали
О- Кольцо
Заводской номер
11.6x2.5NBR70
Количество на модель
8
№
45
Название детали
Кабельная стяжка
Заводской номер
TKUV30/8
Количество на модель
3
№
46
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-6-22.5-650-DKL-DKL90
Количество на модель
1
№
48
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-6-22.5-1150-DKL-DKL90
Количество на модель
2
№
49
Название детали
РВД
Заводской номер
РВД1SN-6-22.5-1050-DKL90-DKL90
Количество на модель
1
№
50
Название детали
Рукав высокого давления
Заводской номер
РВД1SN-6-22.5-2250-DKL-DKL90
Количество на модель
8
№
51
Название детали
Соединение
Заводской номер
УДГ1-03.01.010
Количество на модель
1
№
53
Название детали
Лента спиральная
Заводской номер
А50x43.2x30
Количество на модель
1
№
54
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав | ТО-28А06.09.050 | 3 | 3 | 1 | |||
| 2 | Тройник | ТО-28А06.09.070 | 2 | 2 | 2 | |||
| 3 | Блок управления | ТО-28А76.09.015 | 2 | 2 | 3 | |||
| 4 | Блок управления | HPCJ0G21SSS0100029 | 1 | 1 | 4 | |||
| 5 | прокладка | 14М3ГОСТ23358-87 | 6 | 6 | 5 | |||
| 6 | Штуцер | УДГ1-01.17.001 | 5 | 5 | 6 | |||
| 7 | Штуцер | УДГ1-01.17.002 | 1 | 1 | 7 | |||
| 8 | Блок управления | ТО-28А76.09.030 | 2 | 2 | 8 | |||
| 9 | Блок управления | HC-RCX02A22MB(A01MA)X3F00F00R3WF53RAG02 | 1 | 1 | 9 | |||
| 13 | Установка пневмогидроаккумулятора | ТО-28А76.09.040 | 1 | 1 | 13 | |||
| 14 | Болт | М8-6gх20.88.35.0115 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 012-016-25-2-2 | 2 | 2 | 15 | |||
| 15 | КОЛЬЦО | 11.6х2.5NBR70 | 2 | 2 | 15 | |||
| 16 | Гидропневмоаккумулятор | 64000А | 1 | 1 | 16 | |||
| 17 | прокладка | 14М3 | 2 | 2 | 17 | |||
| 18 | Кронштейн | ТО-28А06.09.005 | 1 | 1 | 18 | |||
| 19 | Штуцер | УДГ101.01.002 | 3 | 3 | 19 | |||
| 20 | Штуцер | УДГ101.01.003 | 1 | 1 | 20 | |||
| 21 | Шайба | 8.65Г.0115ГОСТ6402-70 | 2 | 2 | 21 | |||
| 22 | Установка блока питания | ТО-28А76.09.050 | 1 | 1 | 22 | |||
| 23 | Кронштейн | 342РЛ.06.09.011 | 1 | 1 | 23 | |||
| 24 | Гидросистема рабочего оборудования | HC-SU2V0530RAG02 | 1 | 1 | 24 | |||
| 26 | Штуцер | УДГ1.01.17.001 | 3 | 3 | 26 | |||
| 27 | Штуцер | УДГ1.01.17.002 | 1 | 1 | 27 | |||
| 28 | Соединение | УДГ102.01.020 | 1 | 1 | 28 | |||
| 30 | Установка блока питания | ТО-28А.76.09.070 | 30 | |||||
| 31 | Кронштейн | ТО-28А.76.09.075 | 1 | 1 | 31 | |||
| 32 | Блок питания | HPU000G22075032000 | 1 | 1 | 32 | |||
| 41 | Болт | M10-6gx20.88.35.0115 | 2 | 2 | 41 | |||
| 42 | Винт | B.M6-6gx16.46.0115 | 8 | 8 | 42 | |||
| 43 | Шайба | 6.65Г0115 | 8 | 8 | 43 | |||
| 44 | Шайба | 10.65Г0115 | 2 | 2 | 44 | |||
| 45 | О- Кольцо | 11.6x2.5NBR70 | 8 | 8 | 45 | |||
| 46 | Кабельная стяжка | TKUV30/8 | 3 | 3 | 46 | |||
| 48 | Рукав высокого давления | РВД1SN-6-22.5-650-DKL-DKL90 | 1 | 1 | 48 | |||
| 49 | Рукав высокого давления | РВД1SN-6-22.5-1150-DKL-DKL90 | 2 | 2 | 49 | |||
| 50 | РВД | РВД1SN-6-22.5-1050-DKL90-DKL90 | 1 | 1 | 50 | |||
| 51 | Рукав высокого давления | РВД1SN-6-22.5-2250-DKL-DKL90 | 8 | 8 | 51 | |||
| 53 | Соединение | УДГ1-03.01.010 | 1 | 1 | 53 | |||
| 54 | Лента спиральная | А50x43.2x30 | 1 | 1 | 54 |
