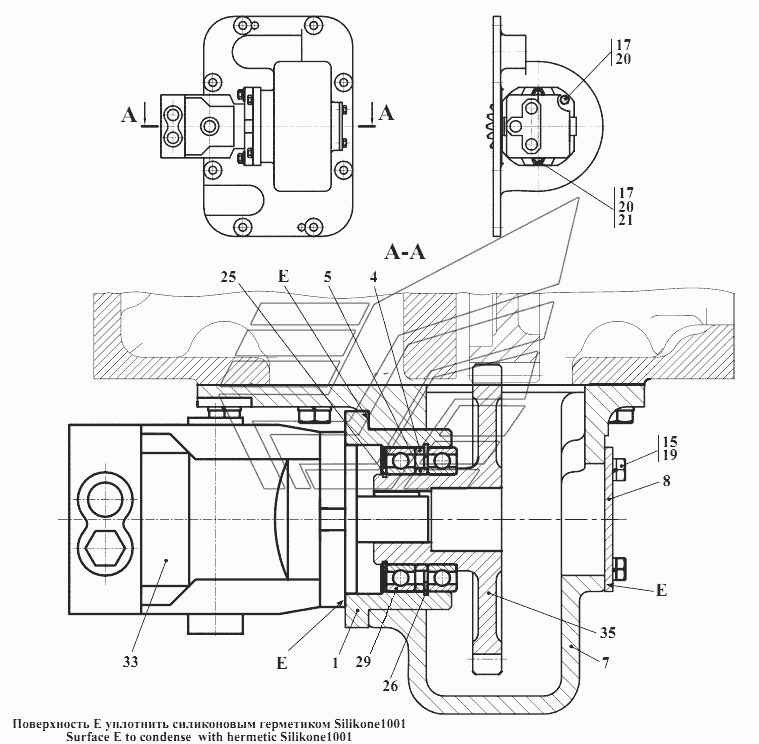

Редуктор отбора мощности на аварийный насос ЗЗЗВ.-
100%
Название детали
Стакан
Заводской номер
333В.03.01.100
Количество на модель
1
№
1
Название детали
Стакан
Заводской номер
333В.03.01.004
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
333В.03.01.005
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
333В.03.01.006
Количество на модель
1
№
5
Название детали
корпус
Заводской номер
ТО-18.03.01.001-02
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
ТО-18.03.01.002
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
4
№
15
Название детали
Винт
Заводской номер
M10-6gx30.88.35.0115
Количество на модель
6
№
17
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
20
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
2
№
21
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
1
№
25
Название детали
Кольцо В
Заводской номер
В80
Количество на модель
1
№
26
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
110
Количество на модель
2
№
29
Название детали
Гидромотор
Заводской номер
M4MF28-281B2
Количество на модель
1
№
33
Название детали
Шестерня
Заводской номер
333В.03.01.003-01
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стакан | 333В.03.01.100 | 1 | 1 | 1 | |||
| 1 | Стакан | 333В.03.01.004 | 1 | 1 | 1 | |||
| 4 | Втулка | 333В.03.01.005 | 1 | 1 | 4 | |||
| 5 | Втулка | 333В.03.01.006 | 1 | 1 | 5 | |||
| 7 | корпус | ТО-18.03.01.001-02 | 1 | 1 | 7 | |||
| 8 | Крышка | ТО-18.03.01.002 | 1 | 1 | 8 | |||
| 15 | Болт | M8-6gx20.88.35.0115 | 4 | 4 | 15 | |||
| 17 | Винт | M10-6gx30.88.35.0115 | 6 | 6 | 17 | |||
| 19 | Шайба | 8.65Г.0115 | 4 | 4 | 19 | |||
| 20 | Шайба | 10.65Г.0115 | 6 | 6 | 20 | |||
| 21 | Шайба | С.10.02.Ст3.0115 | 2 | 2 | 21 | |||
| 25 | Кольцо В | В50 | 1 | 1 | 25 | |||
| 26 | Кольцо В | В80 | 1 | 1 | 26 | |||
| 29 | Подшипник ГОСТ 8338-75 | 110 | 2 | 2 | 29 | |||
| 33 | Гидромотор | M4MF28-281B2 | 1 | 1 | 33 | |||
| 35 | Шестерня | 333В.03.01.003-01 | 1 | 1 | 35 |
