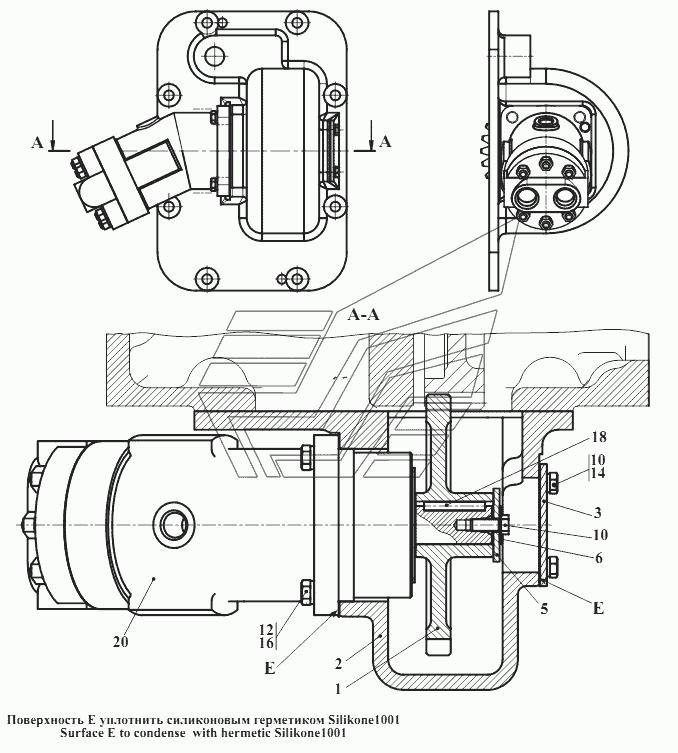

Редуктор отбора мощности на аварийный насос РЛ.- Т
100%
Название детали
Шестерня
Заводской номер
342РЛ03.01.001
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
ТО-18.03.01.001-01
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ТО-18.03.01.002
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
ТО-18.03.01.005
Количество на модель
1
№
5
Название детали
Стопорная шайба
Заводской номер
ТО-18.03.01.006
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
5
№
10
Название детали
Болт
Заводской номер
M10-6gx30.46.0115
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
16
Название детали
шпонка
Заводской номер
8x7x40
Количество на модель
1
№
18
Название детали
Гидромотор
Заводской номер
310.2.28.01.03.Т1
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня | 342РЛ03.01.001 | 1 | 1 | 1 | |||
| 2 | корпус | ТО-18.03.01.001-01 | 1 | 1 | 2 | |||
| 3 | Крышка | ТО-18.03.01.002 | 1 | 1 | 3 | |||
| 5 | Шайба | ТО-18.03.01.005 | 1 | 1 | 5 | |||
| 6 | Стопорная шайба | ТО-18.03.01.006 | 1 | 1 | 6 | |||
| 10 | Болт | M8-6gx20.88.35.0115 | 5 | 5 | 10 | |||
| 12 | Болт | M10-6gx30.46.0115 | 4 | 4 | 12 | |||
| 14 | Шайба | 8.65Г.0115 | 4 | 4 | 14 | |||
| 16 | Шайба | 10.65Г.0115 | 4 | 4 | 16 | |||
| 18 | шпонка | 8x7x40 | 1 | 1 | 18 | |||
| 20 | Гидромотор | 310.2.28.01.03.Т1 | 1 | 1 | 20 |
