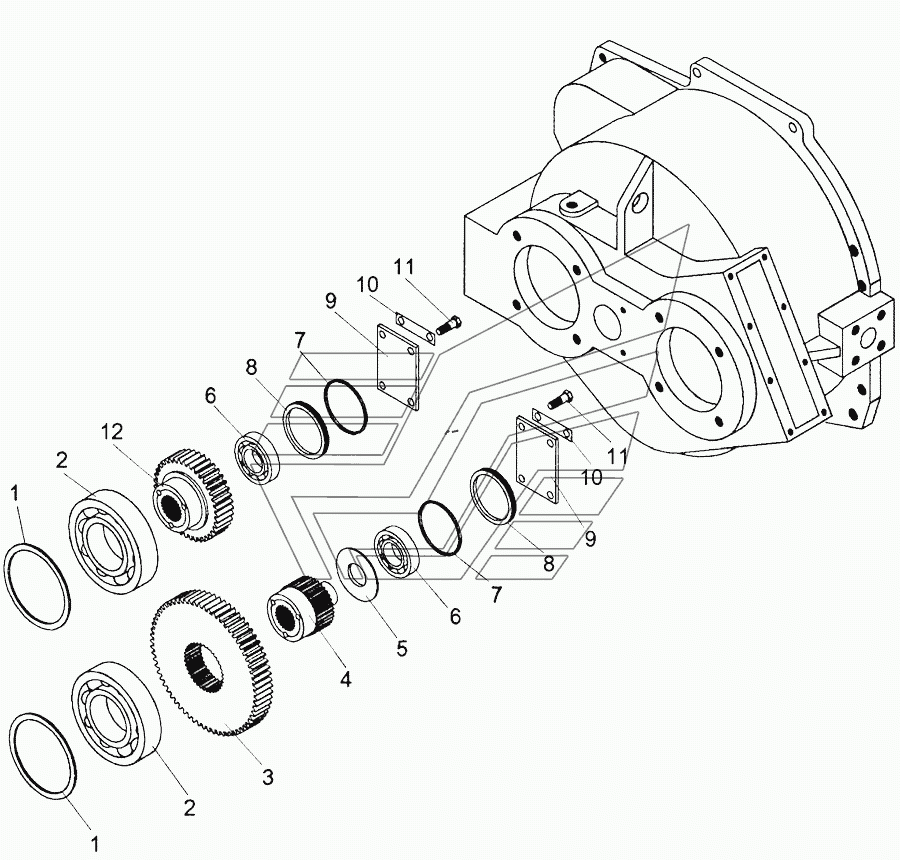

ВГ- А.- Редуктор привода насосов
100%
Название детали
КОЛЬЦО
Заводской номер
6622.11.10.017
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
214
Количество на модель
2
№
2
Название детали
Шестерня
Заводской номер
ВГ-1202А.11.10.003
Количество на модель
1
№
3
Название детали
ВАЛ
Заводской номер
ВГ-1202А.11.10.100
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
ВГ-1202А.11.10.002
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
307
Количество на модель
2
№
6
Название детали
Кольцо ГОСТ /ГОСТ
Заводской номер
075-080-30-2-2
Количество на модель
2
№
7
Название детали
Крышка
Заводской номер
6622.11.10.011
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
6622.11.10.022
Количество на модель
2
№
9
Название детали
Планка
Заводской номер
6622.11.10.002
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М10-6gх20.88.35.0115
Количество на модель
8
№
11
Название детали
Вал- шестерня
Заводской номер
ВГ-1202А.11.10.200
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | 6622.11.10.017 | 2 | 2 | 1 | |||
| 2 | Подшипник | 214 | 2 | 2 | 2 | |||
| 3 | Шестерня | ВГ-1202А.11.10.003 | 1 | 1 | 3 | |||
| 4 | ВАЛ | ВГ-1202А.11.10.100 | 1 | 1 | 4 | |||
| 5 | Шайба | ВГ-1202А.11.10.002 | 1 | 1 | 5 | |||
| 6 | Подшипник | 307 | 2 | 2 | 6 | |||
| 7 | Кольцо ГОСТ /ГОСТ | 075-080-30-2-2 | 2 | 2 | 7 | |||
| 8 | Крышка | 6622.11.10.011 | 2 | 2 | 8 | |||
| 9 | Крышка | 6622.11.10.022 | 2 | 2 | 9 | |||
| 10 | Планка | 6622.11.10.002 | 4 | 4 | 10 | |||
| 11 | Болт | М10-6gх20.88.35.0115 | 8 | 8 | 11 | |||
| 12 | Вал- шестерня | ВГ-1202А.11.10.200 | 1 | 1 | 12 |
