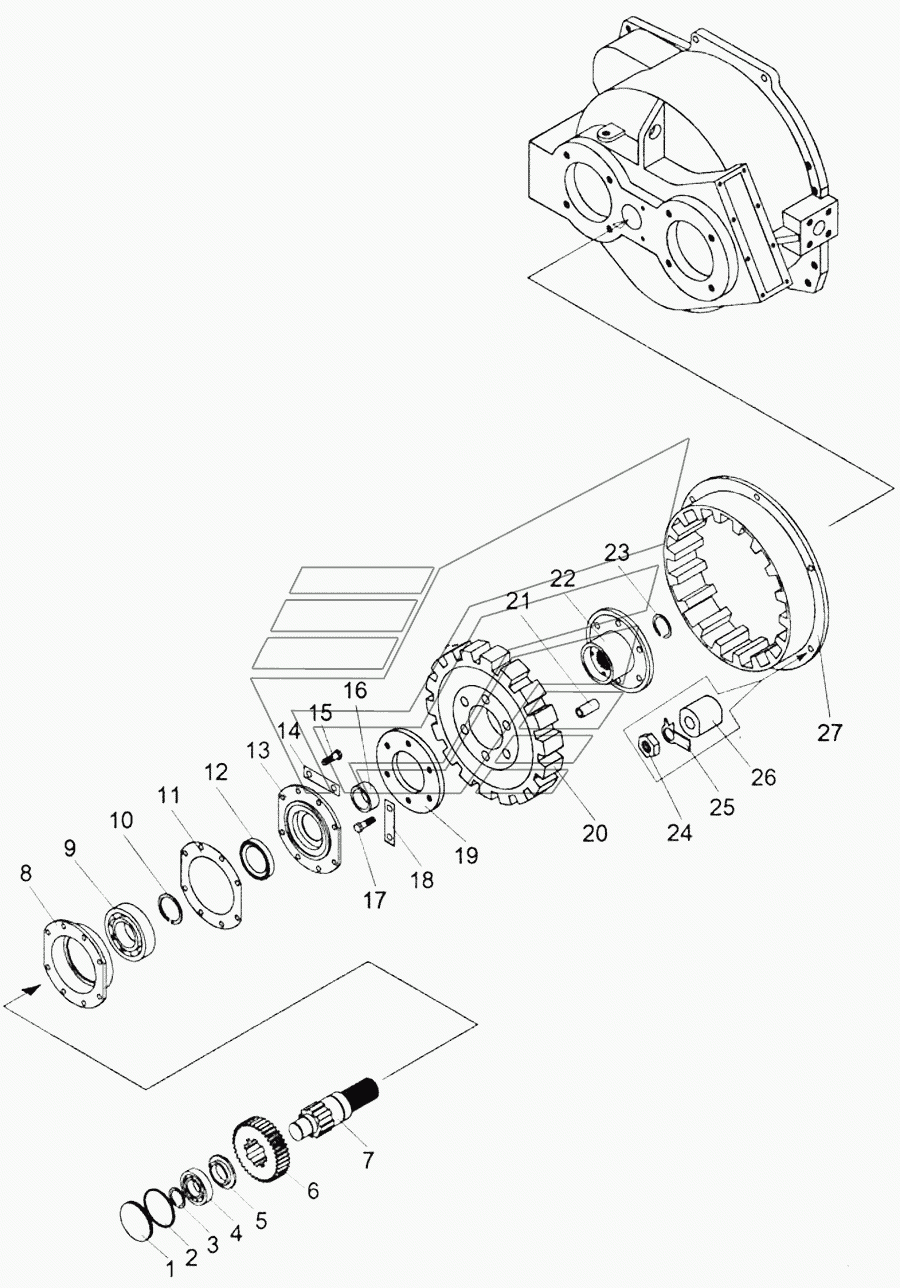

ВГ- А.- Редуктор привода насосов
100%
Название детали
Крышка
Заводской номер
6622.11.10.011
Количество на модель
1
№
1
Название детали
Кольцо ГОСТ /ГОСТ
Заводской номер
075-080-30-2-2
Количество на модель
1
№
2
Название детали
КОЛЬЦО
Заводской номер
КольцоВ35
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
307
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
6622.11.10.012
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
ВГ-1202А.11.10.004
Количество на модель
1
№
6
Название детали
ВАЛ
Заводской номер
6622.11.10.003
Количество на модель
1
№
7
Название детали
Стакан
Заводской номер
6622.11.10.008
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
311
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
В55
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
6622.11.10.023
Количество на модель
1
№
11
Название детали
Манжета
Заводской номер
1.1-55х80-2
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
6622.11.10.007
Количество на модель
1
№
13
Название детали
Планка
Заводской номер
6622.11.10.002
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М10-6gх30.88.35.0115
Количество на модель
8
№
15
Название детали
Втулка
Заводской номер
6622.11.10.004
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М12-6gх70.88.35.0115
Количество на модель
6
№
17
Название детали
Стопорная пластина
Заводской номер
ДР-650.01.55.105
Количество на модель
3
№
18
Название детали
Диск
Заводской номер
ДР-650.01.55.103
Количество на модель
1
№
19
Название детали
Демпфер
Заводской номер
ДР-650.01.55.108
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
ДР-650.01.55.104
Количество на модель
6
№
21
Название детали
Втулка
Заводской номер
ДР-650.01.55.101
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
В42
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
М12х1,25-6Н.8.35.0115
Количество на модель
6
№
24
Название детали
Шайба
Заводской номер
12.01.08кп.0115
Количество на модель
6
№
25
Название детали
Втулка
Заводской номер
6622.11.10.006
Количество на модель
6
№
26
Название детали
Муфта эластичная резиновая
Заводской номер
МЭР-24.01.65.000
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 6622.11.10.011 | 1 | 1 | 1 | |||
| 2 | Кольцо ГОСТ /ГОСТ | 075-080-30-2-2 | 1 | 1 | 2 | |||
| 3 | КОЛЬЦО | КольцоВ35 | 1 | 1 | 3 | |||
| 4 | Подшипник | 307 | 1 | 1 | 4 | |||
| 5 | Втулка | 6622.11.10.012 | 1 | 1 | 5 | |||
| 6 | Шестерня | ВГ-1202А.11.10.004 | 1 | 1 | 6 | |||
| 7 | ВАЛ | 6622.11.10.003 | 1 | 1 | 7 | |||
| 8 | Стакан | 6622.11.10.008 | 1 | 1 | 8 | |||
| 9 | Подшипник | 311 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | В55 | 1 | 1 | 10 | |||
| 11 | прокладка | 6622.11.10.023 | 1 | 1 | 11 | |||
| 12 | Манжета | 1.1-55х80-2 | 1 | 1 | 12 | |||
| 13 | Крышка | 6622.11.10.007 | 1 | 1 | 13 | |||
| 14 | Планка | 6622.11.10.002 | 4 | 4 | 14 | |||
| 15 | Болт | М10-6gх30.88.35.0115 | 8 | 8 | 15 | |||
| 16 | Втулка | 6622.11.10.004 | 1 | 1 | 16 | |||
| 17 | Болт | М12-6gх70.88.35.0115 | 6 | 6 | 17 | |||
| 18 | Стопорная пластина | ДР-650.01.55.105 | 3 | 3 | 18 | |||
| 19 | Диск | ДР-650.01.55.103 | 1 | 1 | 19 | |||
| 20 | Демпфер | ДР-650.01.55.108 | 1 | 1 | 20 | |||
| 21 | Втулка | ДР-650.01.55.104 | 6 | 6 | 21 | |||
| 22 | Втулка | ДР-650.01.55.101 | 1 | 1 | 22 | |||
| 23 | Кольцо | В42 | 1 | 1 | 23 | |||
| 24 | Орех | М12х1,25-6Н.8.35.0115 | 6 | 6 | 24 | |||
| 25 | Шайба | 12.01.08кп.0115 | 6 | 6 | 25 | |||
| 26 | Втулка | 6622.11.10.006 | 6 | 6 | 26 | |||
| 27 | Муфта эластичная резиновая | МЭР-24.01.65.000 | 1 | 1 | 27 |
