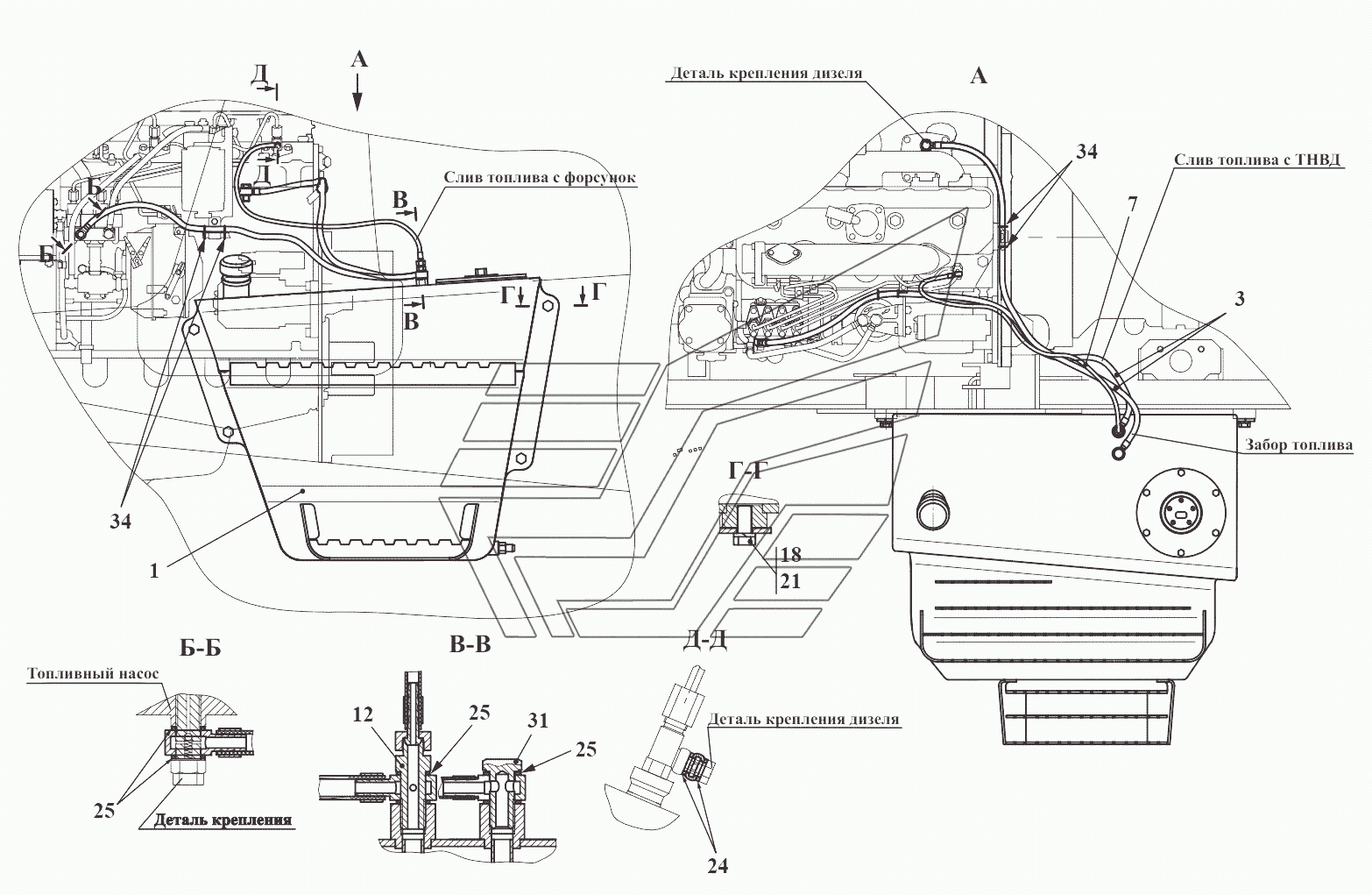

Система питания топливом- Б
100%
Название детали
Бак топливный
Заводской номер
732.11.01.000-Б
Количество на модель
1
№
1
Название детали
Топливопровод
Заводской номер
732.11.05.100
Количество на модель
2
№
3
Название детали
Угольник поворотный
Заводской номер
Д-565.4100-15Б
Количество на модель
№
3
Название детали
Рукав
Заводской номер
8x15,5-1,6
Количество на модель
№
3
Название детали
Зажим TORRO
Заводской номер
8-16/9-C7W2
Количество на модель
№
3
Название детали
Рукав
Заводской номер
5x12,5-1,6
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
Д-565.7760-03
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
Д-565.7760-02
Количество на модель
1
№
7
Название детали
Угольник поворотный
Заводской номер
330.02.02.005
Количество на модель
1
№
7
Название детали
Топливопровод
Заводской номер
732.11.05.300
Количество на модель
1
№
7
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М16-6gx35.109.40Х.0115
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
21
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
6
№
25
Название детали
Болт поворотный
Заводской номер
Д-18-051
Количество на модель
1
№
31
Название детали
Кабельная стяжка
Заводской номер
TKUV20/5
Количество на модель
4
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 732.11.01.000-Б | 1 | 1 | 1 | |||
| 3 | Топливопровод | 732.11.05.100 | 2 | 2 | 3 | |||
| 3 | Угольник поворотный | Д-565.4100-15Б | 3 | |||||
| 3 | Рукав | 8x15,5-1,6 | 3 | |||||
| 3 | Зажим TORRO | 8-16/9-C7W2 | 3 | |||||
| 7 | Рукав | 5x12,5-1,6 | 1 | 1 | 7 | |||
| 7 | Орех | Д-565.7760-03 | 1 | 1 | 7 | |||
| 7 | Штуцер | Д-565.7760-02 | 1 | 1 | 7 | |||
| 7 | Угольник поворотный | 330.02.02.005 | 1 | 1 | 7 | |||
| 7 | Топливопровод | 732.11.05.300 | 1 | 1 | 7 | |||
| 12 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 12 | |||
| 18 | Болт | М16-6gx35.109.40Х.0115 | 4 | 4 | 18 | |||
| 21 | Шайба | 16.65Г.0115 | 4 | 4 | 21 | |||
| 24 | Прокладка | 36-1104788 | 2 | 2 | 24 | |||
| 25 | Шайба | Д18-055-А | 6 | 6 | 25 | |||
| 31 | Болт поворотный | Д-18-051 | 1 | 1 | 31 | |||
| 34 | Кабельная стяжка | TKUV20/5 | 4 | 4 | 34 |
