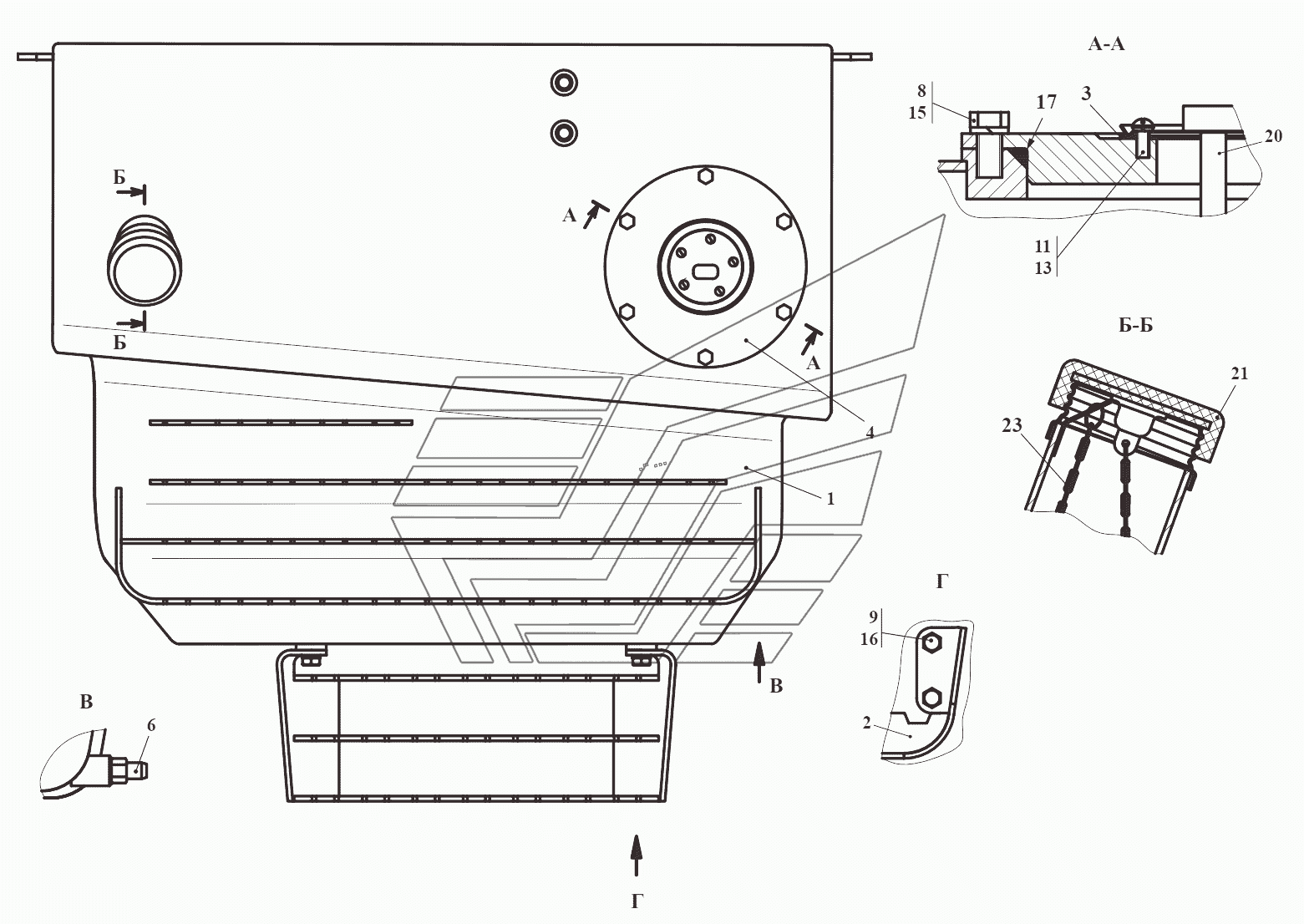

Бак топливный- Б
100%
Название детали
Корпус топливного бака
Заводской номер
732.11.01.100-Б
Количество на модель
1
№
1
Название детали
Подножка
Заводской номер
732.11.01.200
Количество на модель
1
№
2
Название детали
прокладка
Заводской номер
451А.02.04.101
Количество на модель
1
№
3
Название детали
Фланец
Заводской номер
451А.02.04.102
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
ТМ-59.2000-13А
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М10-6gx20.88.35.0115
Количество на модель
6
№
8
Название детали
Болт
Заводской номер
М12-6gx25.88.35.0115
Количество на модель
4
№
9
Название детали
Винт
Заводской номер
В.М5-6gx12.46.0115
Количество на модель
5
№
11
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
5
№
13
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
15
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
4
№
16
Название детали
КОЛЬЦО
Заводской номер
150-160-58-2-2
Количество на модель
1
№
17
Название детали
Датчик указателя уровня топлива
Заводской номер
ДУМП-35М
Количество на модель
1
№
20
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
21
Название детали
Цепочка
Заводской номер
36-1101070
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус топливного бака | 732.11.01.100-Б | 1 | 1 | 1 | |||
| 2 | Подножка | 732.11.01.200 | 1 | 1 | 2 | |||
| 3 | прокладка | 451А.02.04.101 | 1 | 1 | 3 | |||
| 4 | Фланец | 451А.02.04.102 | 1 | 1 | 4 | |||
| 6 | Штуцер | ТМ-59.2000-13А | 1 | 1 | 6 | |||
| 8 | Болт | М10-6gx20.88.35.0115 | 6 | 6 | 8 | |||
| 9 | Болт | М12-6gx25.88.35.0115 | 4 | 4 | 9 | |||
| 11 | Винт | В.М5-6gx12.46.0115 | 5 | 5 | 11 | |||
| 13 | Шайба | 5.65Г.0115 | 5 | 5 | 13 | |||
| 15 | Шайба | 10.65Г.0115 | 6 | 6 | 15 | |||
| 16 | Шайба | 12.65Г.0115 | 4 | 4 | 16 | |||
| 17 | КОЛЬЦО | 150-160-58-2-2 | 1 | 1 | 17 | |||
| 20 | Датчик указателя уровня топлива | ДУМП-35М | 1 | 1 | 20 | |||
| 21 | Пробка | 082-1103010 | 1 | 1 | 21 | |||
| 23 | Цепочка | 36-1101070 | 1 | 1 | 23 |
