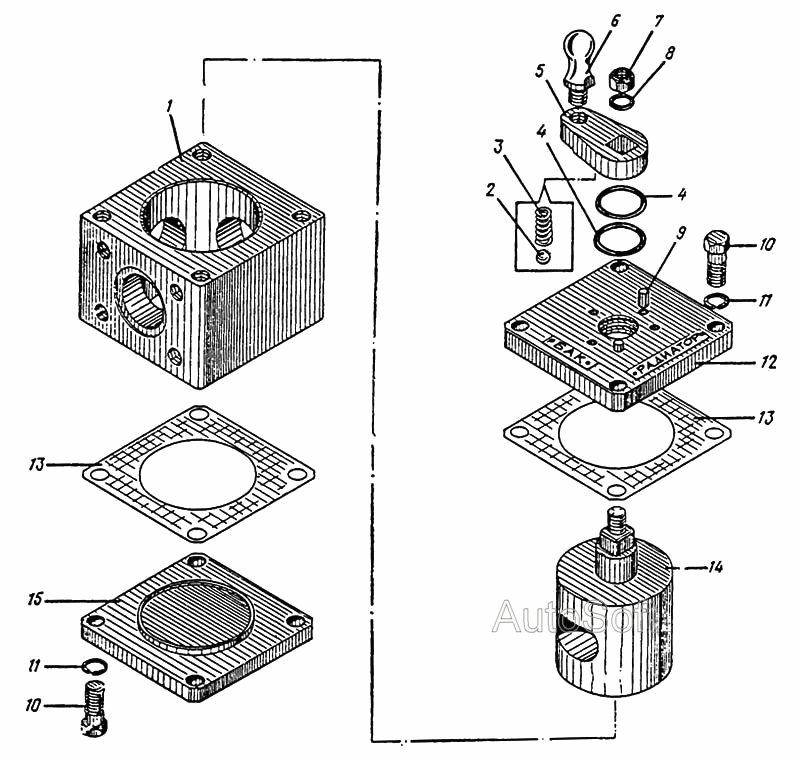

Кран трехходовой
100%
Название детали
корпус
Заводской номер
09.2155.001
Количество на модель
1
№
1
Название детали
Шар
Заводской номер
6ммР ГОСТ 3722-81
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
09.2155.011
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
028-034-36-2-2 ГОСТ 9833-73
Количество на модель
2
№
4
Название детали
Рычаг
Заводской номер
09.2155.008
Количество на модель
1
№
5
Название детали
Ручка
Заводской номер
09.2155.009
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
М12.5.20.02 ГОСТ 5915-70
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
12.01.019 ГОСТ 11371-78
Количество на модель
1
№
8
Название детали
Штифт цилиндрический
Заводской номер
6Пр2зах12 ГОСТ 3128-70
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
М12х30.46.02 ГОСТ 7798-70
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
12.65Г.021 ГОСТ 6402-70
Количество на модель
8
№
11
Название детали
Крышка верхняя
Заводской номер
09.2155.002
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
09.2155.005
Количество на модель
2
№
13
Название детали
Золотник
Заводской номер
09.2155.004
Количество на модель
1
№
14
Название детали
Крышка нижняя
Заводской номер
09.2155.003
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 09.2155.001 | 1 | 1 | 1 | |||
| 2 | Шар | 6ммР ГОСТ 3722-81 | 1 | 1 | 2 | |||
| 3 | Пружина | 09.2155.011 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 028-034-36-2-2 ГОСТ 9833-73 | 2 | 2 | 4 | |||
| 5 | Рычаг | 09.2155.008 | 1 | 1 | 5 | |||
| 6 | Ручка | 09.2155.009 | 1 | 1 | 6 | |||
| 7 | Орех | М12.5.20.02 ГОСТ 5915-70 | 1 | 1 | 7 | |||
| 8 | Шайба | 12.01.019 ГОСТ 11371-78 | 1 | 1 | 8 | |||
| 9 | Штифт цилиндрический | 6Пр2зах12 ГОСТ 3128-70 | 2 | 2 | 9 | |||
| 10 | Болт | М12х30.46.02 ГОСТ 7798-70 | 8 | 8 | 10 | |||
| 11 | Шайба | 12.65Г.021 ГОСТ 6402-70 | 8 | 8 | 11 | |||
| 12 | Крышка верхняя | 09.2155.002 | 1 | 1 | 12 | |||
| 13 | прокладка | 09.2155.005 | 2 | 2 | 13 | |||
| 14 | Золотник | 09.2155.004 | 1 | 1 | 14 | |||
| 15 | Крышка нижняя | 09.2155.003 | 1 | 1 | 15 |
