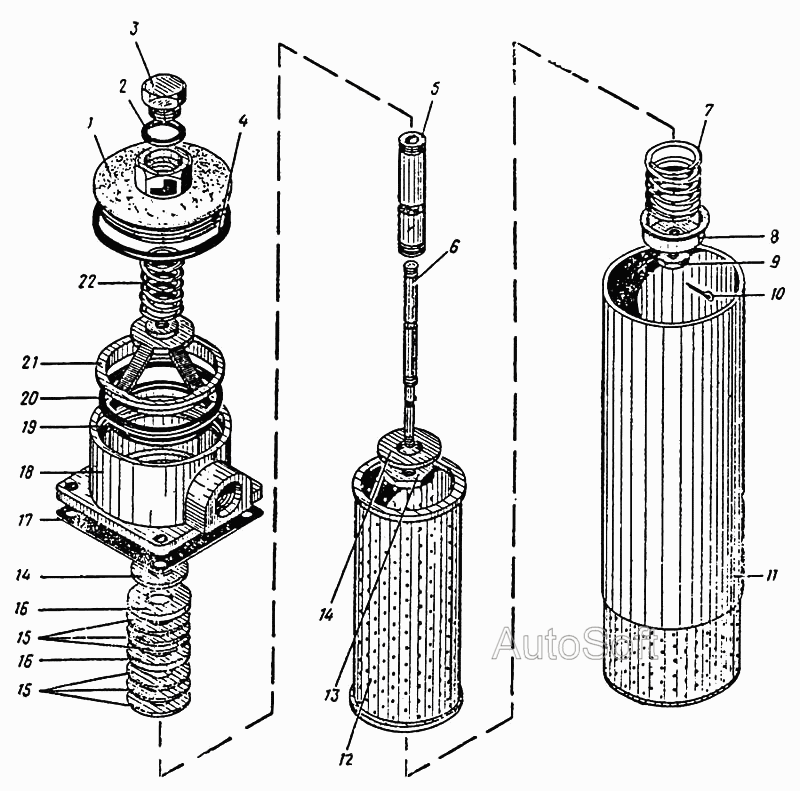

Фильтр гидравлический
100%
Название детали
Крышка
Заводской номер
09.3203.002
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2 ГОСТ 9833-73
Количество на модель
1
№
2
Название детали
Пробка
Заводской номер
09.3203.007
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
125-130-36-2-2 ГОСТ 9833-73
Количество на модель
1
№
4
Название детали
Сердечник
Заводской номер
09.3203.004
Количество на модель
1
№
5
Название детали
Стержень
Заводской номер
09.3203.005
Количество на модель
1
№
6
Название детали
Пружина нижняя
Заводской номер
09.3203.014
Количество на модель
1
№
7
Название детали
Обложка
Заводской номер
09.3203.009
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
М10х1,25.8.45.01 ГОСТ 5918-73
Количество на модель
1
№
9
Название детали
Шплинт
Заводской номер
2х25.019 ГОСТ 397-79
Количество на модель
1
№
10
Название детали
Бак фильтра
Заводской номер
09.3203.100
Количество на модель
1
№
11
Название детали
Элемент фильтрующий
Заводской номер
09.3203.200
Количество на модель
1
№
12
Название детали
Орех
Заводской номер
М12х1,25.12.40Х.01 ГОСТ 2524-70
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
09.3203.008
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
09.3203.006
Количество на модель
36
№
15
Название детали
Магнит
Заводской номер
К5 1х24х9 31БА
Количество на модель
18
№
16
Название детали
прокладка
Заводской номер
09.3203.013
Количество на модель
1
№
17
Название детали
корпус
Заводской номер
09.3203.001
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
094-100-36-2-2 ГОСТ 9833-73
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
110-115-30-2-2 ГОСТ 9833-73
Количество на модель
1
№
20
Название детали
Подставка
Заводской номер
09.3203.003
Количество на модель
1
№
21
Название детали
Пружина верхняя
Заводской номер
09.3203.012
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 09.3203.002 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | 030-035-30-2-2 ГОСТ 9833-73 | 1 | 1 | 2 | |||
| 3 | Пробка | 09.3203.007 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 125-130-36-2-2 ГОСТ 9833-73 | 1 | 1 | 4 | |||
| 5 | Сердечник | 09.3203.004 | 1 | 1 | 5 | |||
| 6 | Стержень | 09.3203.005 | 1 | 1 | 6 | |||
| 7 | Пружина нижняя | 09.3203.014 | 1 | 1 | 7 | |||
| 8 | Обложка | 09.3203.009 | 1 | 1 | 8 | |||
| 9 | Орех | М10х1,25.8.45.01 ГОСТ 5918-73 | 1 | 1 | 9 | |||
| 10 | Шплинт | 2х25.019 ГОСТ 397-79 | 1 | 1 | 10 | |||
| 11 | Бак фильтра | 09.3203.100 | 1 | 1 | 11 | |||
| 12 | Элемент фильтрующий | 09.3203.200 | 1 | 1 | 12 | |||
| 13 | Орех | М12х1,25.12.40Х.01 ГОСТ 2524-70 | 1 | 1 | 13 | |||
| 14 | Орех | 09.3203.008 | 2 | 2 | 14 | |||
| 15 | Шайба | 09.3203.006 | 36 | 36 | 15 | |||
| 16 | Магнит | К5 1х24х9 31БА | 18 | 18 | 16 | |||
| 17 | прокладка | 09.3203.013 | 1 | 1 | 17 | |||
| 18 | корпус | 09.3203.001 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | 094-100-36-2-2 ГОСТ 9833-73 | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | 110-115-30-2-2 ГОСТ 9833-73 | 1 | 1 | 20 | |||
| 21 | Подставка | 09.3203.003 | 1 | 1 | 21 | |||
| 22 | Пружина верхняя | 09.3203.012 | 1 | 1 | 22 |
