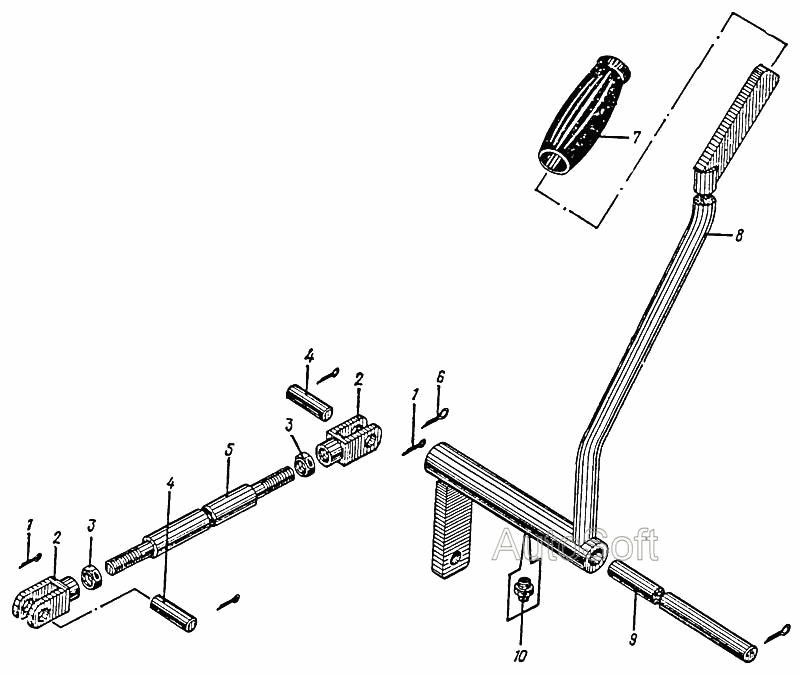

Механизм управления приводом хода правого
100%
Название детали
Шплинт
Заводской номер
2,5х16.012 ГОСТ 397-79
Количество на модель
4
№
1
Название детали
Вилка
Заводской номер
II-10/1,25-012 МН 2922-61
Количество на модель
2
№
2
Название детали
Орех
Заводской номер
М10х1,25.5.20.02 ГОСТ 5915-70
Количество на модель
2
№
3
Название детали
Вот
Заводской номер
12-10Х4х40.45Кд9хр ГОСТ 9650-80
Количество на модель
2
№
4
Название детали
Тяга
Заводской номер
09.1104.020
Количество на модель
1
№
5
Название детали
Шплинт
Заводской номер
3,2х20.012 ГОСТ 397-79
Количество на модель
2
№
6
Название детали
Ручка
Заводской номер
02.1103.001
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
09.1104.010
Количество на модель
1
№
8
Название детали
Валик
Заводской номер
02.1102.007
Количество на модель
1
№
9
Название детали
Масленка
Заводской номер
1.1.Ц6 ГОСТ 19853-74
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 2,5х16.012 ГОСТ 397-79 | 4 | 4 | 1 | |||
| 2 | Вилка | II-10/1,25-012 МН 2922-61 | 2 | 2 | 2 | |||
| 3 | Орех | М10х1,25.5.20.02 ГОСТ 5915-70 | 2 | 2 | 3 | |||
| 4 | Вот | 12-10Х4х40.45Кд9хр ГОСТ 9650-80 | 2 | 2 | 4 | |||
| 5 | Тяга | 09.1104.020 | 1 | 1 | 5 | |||
| 6 | Шплинт | 3,2х20.012 ГОСТ 397-79 | 2 | 2 | 6 | |||
| 7 | Ручка | 02.1103.001 | 1 | 1 | 7 | |||
| 8 | Рычаг | 09.1104.010 | 1 | 1 | 8 | |||
| 9 | Валик | 02.1102.007 | 1 | 1 | 9 | |||
| 10 | Масленка | 1.1.Ц6 ГОСТ 19853-74 | 1 | 1 | 10 |
