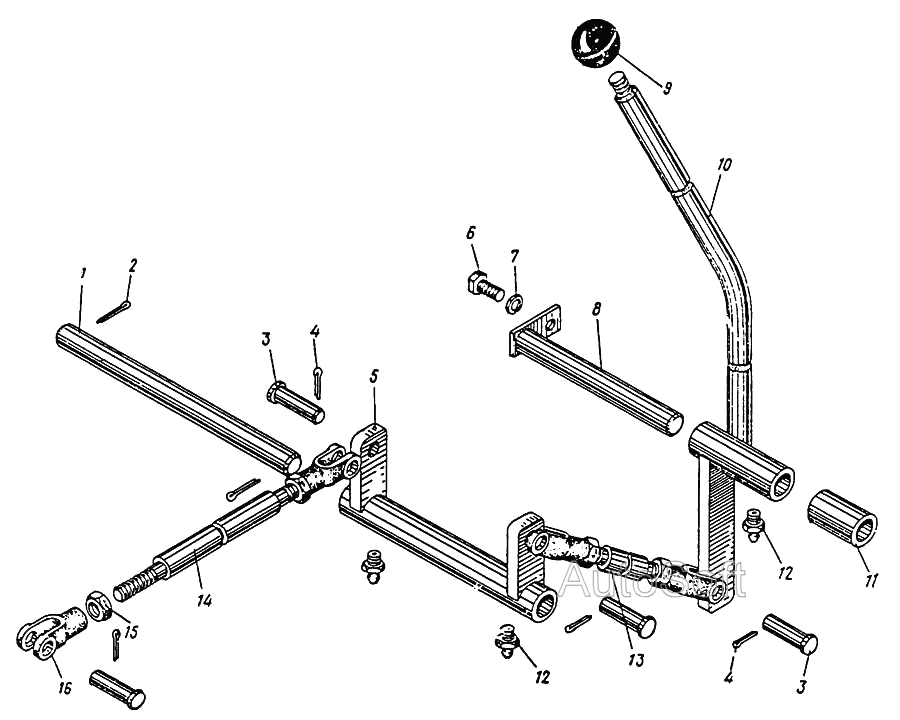

Механизм управления приводом поворота и вспомогательным оборудованием
100%
Название детали
Вот
Заводской номер
09.1107.001
Количество на модель
1
№
1
Название детали
Шплинт
Заводской номер
3,2х20.012 ГОСТ 397-79
Количество на модель
2
№
2
Название детали
Вот
Заводской номер
12-10Х4х40.45.Кд21хр ГОСТ 9650-80
Количество на модель
4
№
3
Название детали
Шплинт
Заводской номер
2,5х16.012 ГОСТ 397-79
Количество на модель
8
№
4
Название детали
Рычаг
Заводской номер
09.1107.020
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М6х16.46.02 ГОСТ 7798-70
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
6.65Г.02.21 ГОСТ 6402-70
Количество на модель
1
№
7
Название детали
Вот
Заводской номер
09.1107.040
Количество на модель
1
№
8
Название детали
Шариковая ручка
Заводской номер
П40 МН 6-64
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
09.1107.010
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
09.1107.002
Количество на модель
1
№
11
Название детали
Масленка
Заводской номер
1.1.Ц6 ГОСТ 19853-74
Количество на модель
3
№
12
Название детали
Тяга
Заводской номер
02.1105.030
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
09.1107.030
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
М10х1,25.5.20.02 ГОСТ 5915-70
Количество на модель
1
№
15
Название детали
Вилка
Заводской номер
II-10/1,25-012 МН 2922-61
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вот | 09.1107.001 | 1 | 1 | 1 | |||
| 2 | Шплинт | 3,2х20.012 ГОСТ 397-79 | 2 | 2 | 2 | |||
| 3 | Вот | 12-10Х4х40.45.Кд21хр ГОСТ 9650-80 | 4 | 4 | 3 | |||
| 4 | Шплинт | 2,5х16.012 ГОСТ 397-79 | 8 | 8 | 4 | |||
| 5 | Рычаг | 09.1107.020 | 1 | 1 | 5 | |||
| 6 | Болт | М6х16.46.02 ГОСТ 7798-70 | 1 | 1 | 6 | |||
| 7 | Шайба | 6.65Г.02.21 ГОСТ 6402-70 | 1 | 1 | 7 | |||
| 8 | Вот | 09.1107.040 | 1 | 1 | 8 | |||
| 9 | Шариковая ручка | П40 МН 6-64 | 1 | 1 | 9 | |||
| 10 | Рычаг | 09.1107.010 | 1 | 1 | 10 | |||
| 11 | Втулка | 09.1107.002 | 1 | 1 | 11 | |||
| 12 | Масленка | 1.1.Ц6 ГОСТ 19853-74 | 3 | 3 | 12 | |||
| 13 | Тяга | 02.1105.030 | 1 | 1 | 13 | |||
| 14 | Тяга | 09.1107.030 | 1 | 1 | 14 | |||
| 15 | Орех | М10х1,25.5.20.02 ГОСТ 5915-70 | 1 | 1 | 15 | |||
| 16 | Вилка | II-10/1,25-012 МН 2922-61 | 4 | 4 | 16 |
