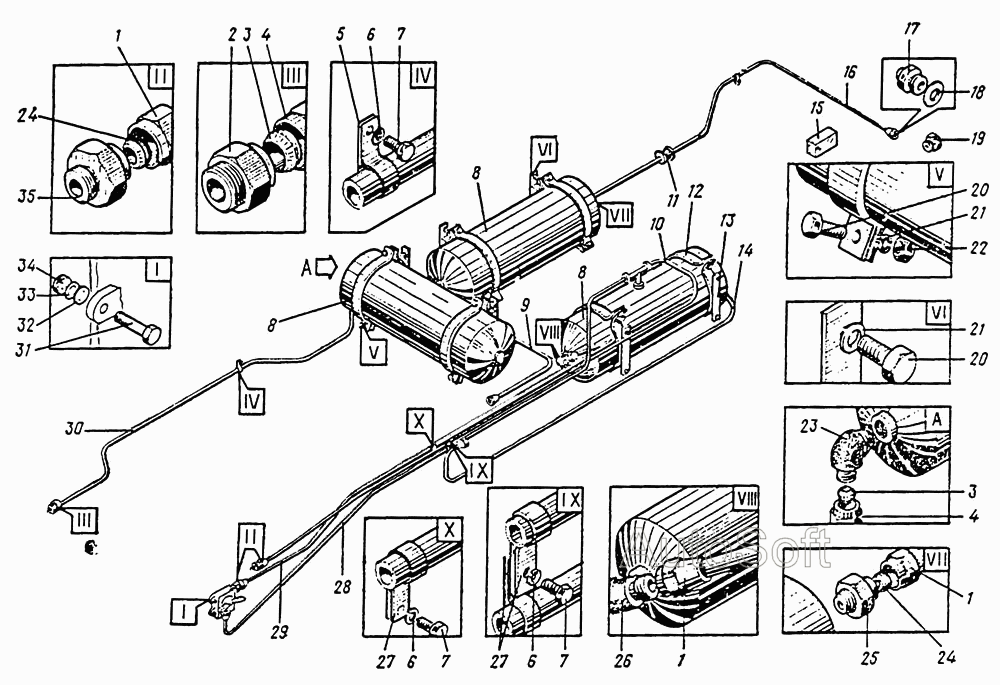

Пневмосистема
100%
Название детали
Гайка накидная Н-
Заводской номер
35.1200.004
Количество на модель
12
№
1
Название детали
Штуцер переходной
Заводской номер
35.1210.003
Количество на модель
1
№
2
Название детали
Муфта конусная
Заводской номер
35.1200.008
Количество на модель
2
№
3
Название детали
Гайка накидная Н-
Заводской номер
35.1200.005
Количество на модель
2
№
4
Название детали
Хомут
Заводской номер
35.1200.019
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
М8х20.58.019 ГОСТ 7798-70
Количество на модель
4
№
7
Название детали
Ресивер
Заводской номер
200-3513015
Количество на модель
3
№
8
Название детали
Труба
Заводской номер
35.1210.008-04
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
35.1210.008-01
Количество на модель
1
№
10
Название детали
Втулка предохранительная
Заводской номер
222-3506248
Количество на модель
1
№
11
Название детали
Скоба
Заводской номер
10.0902.001
Количество на модель
6
№
12
Название детали
Скоба
Заводской номер
10.0902.100
Количество на модель
6
№
13
Название детали
Труба
Заводской номер
35.1210.008-03
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
35.1210.008-05
Количество на модель
1
№
16
Название детали
Штуцер ввертный
Заводской номер
347527-П29
Количество на модель
1
№
17
Название детали
Шайба уплотнительная
Заводской номер
345054-П
Количество на модель
4
№
18
Название детали
Пробка
Заводской номер
35.1210.002
Количество на модель
3
№
19
Название детали
Болт
Заводской номер
М10х25.58.019 ГОСТ 7798-70
Количество на модель
24
№
20
Название детали
Шайба
Заводской номер
10.65Г.019 ГОСТ 6402-70
Количество на модель
24
№
21
Название детали
Орех
Заводской номер
М10.5.20.02 ГОСТ 5915-70
Количество на модель
24
№
22
Название детали
Штуцер
Заводской номер
35.1200.018
Количество на модель
1
№
23
Название детали
Муфта конусная
Заводской номер
35.1200.006
Количество на модель
12
№
24
Название детали
Штуцер ввертный
Заводской номер
347517-П29
Количество на модель
1
№
25
Название детали
Штуцер
Заводской номер
35.1200.003
Количество на модель
3
№
26
Название детали
Хомут
Заводской номер
01.4200.006
Количество на модель
4
№
27
Название детали
Труба
Заводской номер
35.1210.008
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
35.1210.008-02
Количество на модель
1
№
29
Название детали
Труба
Заводской номер
35.1210.007
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М6.6gх32.68.016 ОСТ 37.001.123-75
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
6.01.016 ОСТ 37.001.144-75
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
6Т.65Г.06 ОСТ 37.001.115-75
Количество на модель
2
№
33
Название детали
Орех
Заводской номер
М6.6Н.6.016 ОСТ 37.001.124-75
Количество на модель
2
№
34
Название детали
Штуцер проходной
Заводской номер
35.1200.001
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка накидная Н- | 35.1200.004 | 12 | 12 | 1 | |||
| 2 | Штуцер переходной | 35.1210.003 | 1 | 1 | 2 | |||
| 3 | Муфта конусная | 35.1200.008 | 2 | 2 | 3 | |||
| 4 | Гайка накидная Н- | 35.1200.005 | 2 | 2 | 4 | |||
| 5 | Хомут | 35.1200.019 | 1 | 1 | 5 | |||
| 6 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 4 | 4 | 6 | |||
| 7 | Болт | М8х20.58.019 ГОСТ 7798-70 | 4 | 4 | 7 | |||
| 8 | Ресивер | 200-3513015 | 3 | 3 | 8 | |||
| 9 | Труба | 35.1210.008-04 | 1 | 1 | 9 | |||
| 10 | Труба | 35.1210.008-01 | 1 | 1 | 10 | |||
| 11 | Втулка предохранительная | 222-3506248 | 1 | 1 | 11 | |||
| 12 | Скоба | 10.0902.001 | 6 | 6 | 12 | |||
| 13 | Скоба | 10.0902.100 | 6 | 6 | 13 | |||
| 14 | Труба | 35.1210.008-03 | 1 | 1 | 14 | |||
| 16 | Труба | 35.1210.008-05 | 1 | 1 | 16 | |||
| 17 | Штуцер ввертный | 347527-П29 | 1 | 1 | 17 | |||
| 18 | Шайба уплотнительная | 345054-П | 4 | 4 | 18 | |||
| 19 | Пробка | 35.1210.002 | 3 | 3 | 19 | |||
| 20 | Болт | М10х25.58.019 ГОСТ 7798-70 | 24 | 24 | 20 | |||
| 21 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 24 | 24 | 21 | |||
| 22 | Орех | М10.5.20.02 ГОСТ 5915-70 | 24 | 24 | 22 | |||
| 23 | Штуцер | 35.1200.018 | 1 | 1 | 23 | |||
| 24 | Муфта конусная | 35.1200.006 | 12 | 12 | 24 | |||
| 25 | Штуцер ввертный | 347517-П29 | 1 | 1 | 25 | |||
| 26 | Штуцер | 35.1200.003 | 3 | 3 | 26 | |||
| 27 | Хомут | 01.4200.006 | 4 | 4 | 27 | |||
| 28 | Труба | 35.1210.008 | 1 | 1 | 28 | |||
| 29 | Труба | 35.1210.008-02 | 1 | 1 | 29 | |||
| 30 | Труба | 35.1210.007 | 1 | 1 | 30 | |||
| 31 | Болт | М6.6gх32.68.016 ОСТ 37.001.123-75 | 2 | 2 | 31 | |||
| 32 | Шайба | 6.01.016 ОСТ 37.001.144-75 | 2 | 2 | 32 | |||
| 33 | Шайба | 6Т.65Г.06 ОСТ 37.001.115-75 | 2 | 2 | 33 | |||
| 34 | Орех | М6.6Н.6.016 ОСТ 37.001.124-75 | 2 | 2 | 34 | |||
| 35 | Штуцер проходной | 35.1200.001 | 2 | 2 | 35 |
