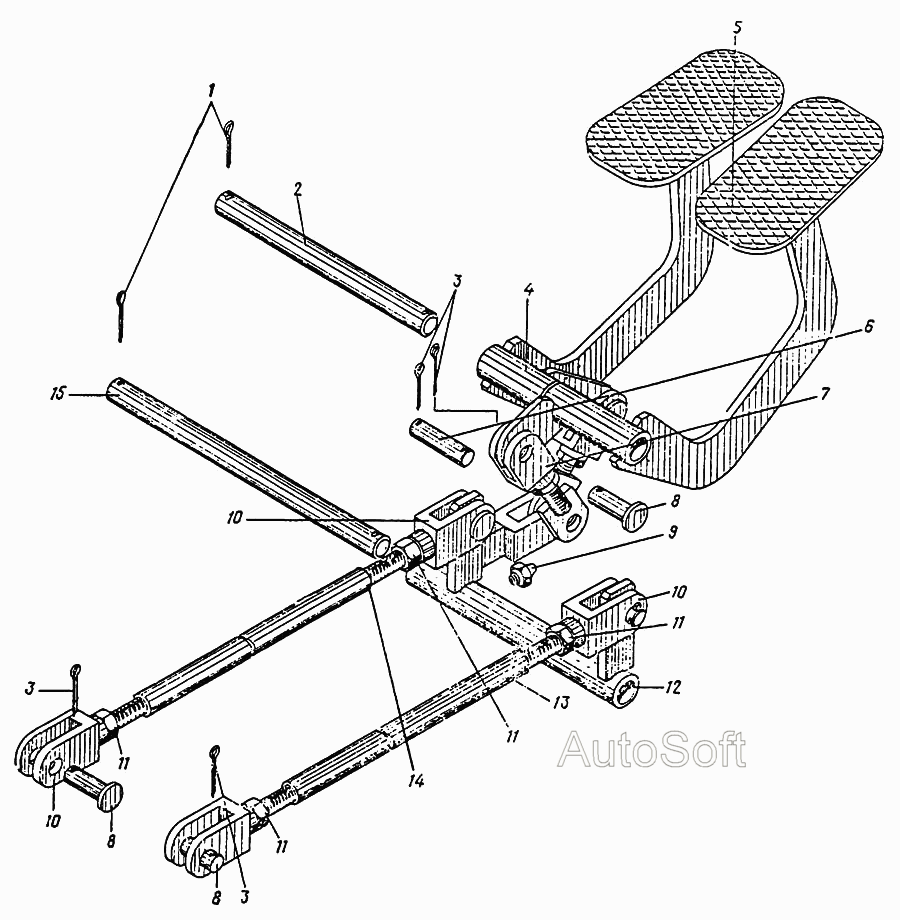

Механизм управления рукоятью
100%
Название детали
Шплинт
Заводской номер
2,5х16.002 ГОСТ 397-79
Количество на модель
4
№
1
Название детали
Валик
Заводской номер
02.1105.005-04
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
3,2х20.002 ГОСТ 397-79
Количество на модель
8
№
3
Название детали
Педаль
Заводской номер
02.1106.020
Количество на модель
1
№
4
Название детали
Педаль
Заводской номер
02.1106.010
Количество на модель
1
№
5
Название детали
Вот
Заводской номер
12-10Х4х55.45Кд9хр ГОСТ 9650-80
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
35.3800.110
Количество на модель
2
№
7
Название детали
Вот
Заводской номер
12-10Х4х40.45Кд9хр ГОСТ 9650-80
Количество на модель
6
№
8
Название детали
Масленка
Заводской номер
1.1.Ц6 ГОСТ 19853-74
Количество на модель
1
№
9
Название детали
Вилка
Заводской номер
II-10/1,25-012 МН 2922-61
Количество на модель
6
№
10
Название детали
Орех
Заводской номер
М10х1,25.019 ГОСТ 5915-70
Количество на модель
6
№
11
Название детали
Рычаг
Заводской номер
09.1106.010
Количество на модель
1
№
12
Название детали
Тяга
Заводской номер
09.1106.030
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
09.1106.020
Количество на модель
1
№
14
Название детали
Вот
Заводской номер
09.1106.001
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | 2,5х16.002 ГОСТ 397-79 | 4 | 4 | 1 | |||
| 2 | Валик | 02.1105.005-04 | 1 | 1 | 2 | |||
| 3 | Шплинт | 3,2х20.002 ГОСТ 397-79 | 8 | 8 | 3 | |||
| 4 | Педаль | 02.1106.020 | 1 | 1 | 4 | |||
| 5 | Педаль | 02.1106.010 | 1 | 1 | 5 | |||
| 6 | Вот | 12-10Х4х55.45Кд9хр ГОСТ 9650-80 | 1 | 1 | 6 | |||
| 7 | Тяга | 35.3800.110 | 2 | 2 | 7 | |||
| 8 | Вот | 12-10Х4х40.45Кд9хр ГОСТ 9650-80 | 6 | 6 | 8 | |||
| 9 | Масленка | 1.1.Ц6 ГОСТ 19853-74 | 1 | 1 | 9 | |||
| 10 | Вилка | II-10/1,25-012 МН 2922-61 | 6 | 6 | 10 | |||
| 11 | Орех | М10х1,25.019 ГОСТ 5915-70 | 6 | 6 | 11 | |||
| 12 | Рычаг | 09.1106.010 | 1 | 1 | 12 | |||
| 13 | Тяга | 09.1106.030 | 1 | 1 | 13 | |||
| 14 | Тяга | 09.1106.020 | 1 | 1 | 14 | |||
| 15 | Вот | 09.1106.001 | 1 | 1 | 15 |
