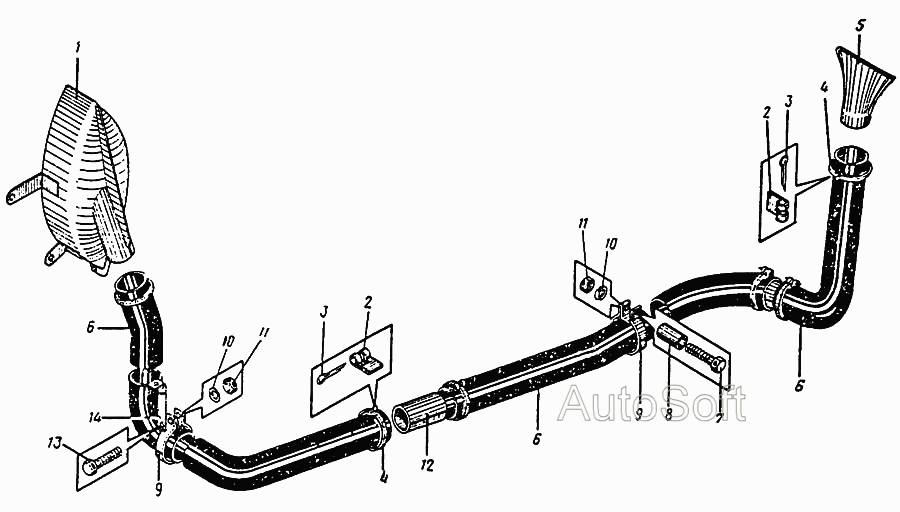

Отопитель
100%
Название детали
Воздухозаборник
Заводской номер
09.2801.000
Количество на модель
1
№
1
Название детали
Пряжка
Заводской номер
03.5910.008
Количество на модель
6
№
2
Название детали
Шплинт
Заводской номер
5х32.019 ГОСТ 397-79
Количество на модель
6
№
3
Название детали
Лента стяжная
Заводской номер
03.5910.006
Количество на модель
6
№
4
Название детали
Раструб
Заводской номер
03.5900.020
Количество на модель
1
№
5
Название детали
Рукав гофрированный х
Заводской номер
ТУ 38.105803-75
Количество на модель
3
№
6
Название детали
Болт
Заводской номер
М6х40.58.019 ГОСТ 7798-70
Количество на модель
1
№
7
Название детали
Втулка L= х ГОСТ Труба В ГОСТ
Заводской номер
09.2800.002
Количество на модель
1
№
8
Название детали
Хомут
Заводской номер
26.6700.004
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
6.65Г.019 ГОСТ 6402-70
Количество на модель
2
№
10
Название детали
Орех
Заводской номер
М6.5.019 ГОСТ 5915-70
Количество на модель
2
№
11
Название детали
Втулка L= х ГОСТ Труба В ГОСТ
Заводской номер
09.2800.003
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М6х35.58.019 ГОСТ 7798-70
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
09.2800.001
Количество на модель
1
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Воздухозаборник | 09.2801.000 | 1 | 1 | 1 | |||
| 2 | Пряжка | 03.5910.008 | 6 | 6 | 2 | |||
| 3 | Шплинт | 5х32.019 ГОСТ 397-79 | 6 | 6 | 3 | |||
| 4 | Лента стяжная | 03.5910.006 | 6 | 6 | 4 | |||
| 5 | Раструб | 03.5900.020 | 1 | 1 | 5 | |||
| 6 | Рукав гофрированный х | ТУ 38.105803-75 | 3 | 3 | 6 | |||
| 7 | Болт | М6х40.58.019 ГОСТ 7798-70 | 1 | 1 | 7 | |||
| 8 | Втулка L= х ГОСТ Труба В ГОСТ | 09.2800.002 | 1 | 1 | 8 | |||
| 9 | Хомут | 26.6700.004 | 2 | 2 | 9 | |||
| 10 | Шайба | 6.65Г.019 ГОСТ 6402-70 | 2 | 2 | 10 | |||
| 11 | Орех | М6.5.019 ГОСТ 5915-70 | 2 | 2 | 11 | |||
| 12 | Втулка L= х ГОСТ Труба В ГОСТ | 09.2800.003 | 2 | 2 | 12 | |||
| 13 | Болт | М6х35.58.019 ГОСТ 7798-70 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 09.2800.001 | 1 | 1 | 14 |
