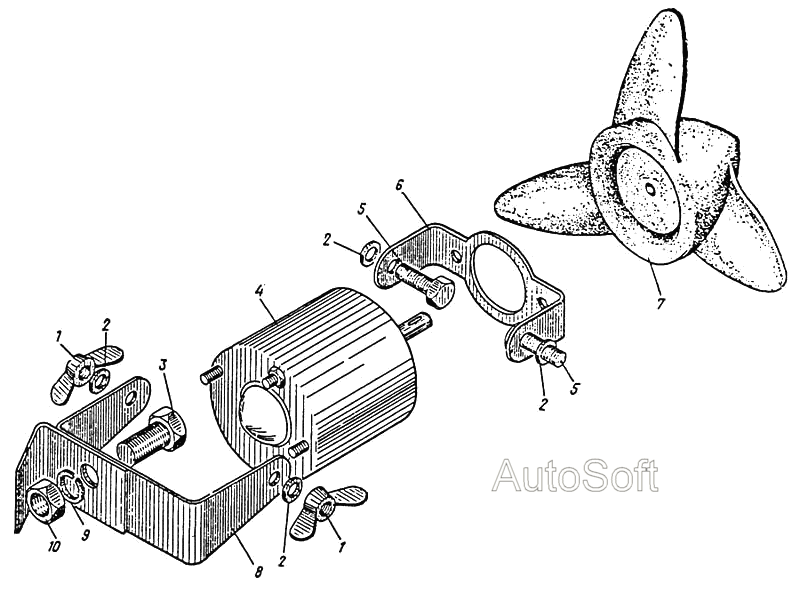

Установка вентилятора
100%
Название детали
Орех
Заводской номер
М6.35Л.019 ГОСТ 3032-76
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
6.01.019 ГОСТ 6958-78
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
М10х20.58.019 ГОСТ 7798-70
Количество на модель
1
№
3
Название детали
Электродвигатель
Заводской номер
МЭ11 ТУ 37.003.784-77
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
М6х20.58.019 ГОСТ 7798-70
Количество на модель
2
№
5
Название детали
Кронштейн
Заводской номер
02.2307.002
Количество на модель
1
№
6
Название детали
Крыльчатка
Заводской номер
Т25-8104019-Б
Количество на модель
1
№
7
Название детали
Кронштейн
Заводской номер
02.2307.004
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
10.65Г.019 ГОСТ 6402-70
Количество на модель
1
№
9
Название детали
Орех
Заводской номер
М10.5.019 ГОСТ 5915-70
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М6.35Л.019 ГОСТ 3032-76 | 2 | 2 | 1 | |||
| 2 | Шайба | 6.01.019 ГОСТ 6958-78 | 4 | 4 | 2 | |||
| 3 | Болт | М10х20.58.019 ГОСТ 7798-70 | 1 | 1 | 3 | |||
| 4 | Электродвигатель | МЭ11 ТУ 37.003.784-77 | 1 | 1 | 4 | |||
| 5 | Болт | М6х20.58.019 ГОСТ 7798-70 | 2 | 2 | 5 | |||
| 6 | Кронштейн | 02.2307.002 | 1 | 1 | 6 | |||
| 7 | Крыльчатка | Т25-8104019-Б | 1 | 1 | 7 | |||
| 8 | Кронштейн | 02.2307.004 | 1 | 1 | 8 | |||
| 9 | Шайба | 10.65Г.019 ГОСТ 6402-70 | 1 | 1 | 9 | |||
| 10 | Орех | М10.5.019 ГОСТ 5915-70 | 1 | 1 | 10 |
