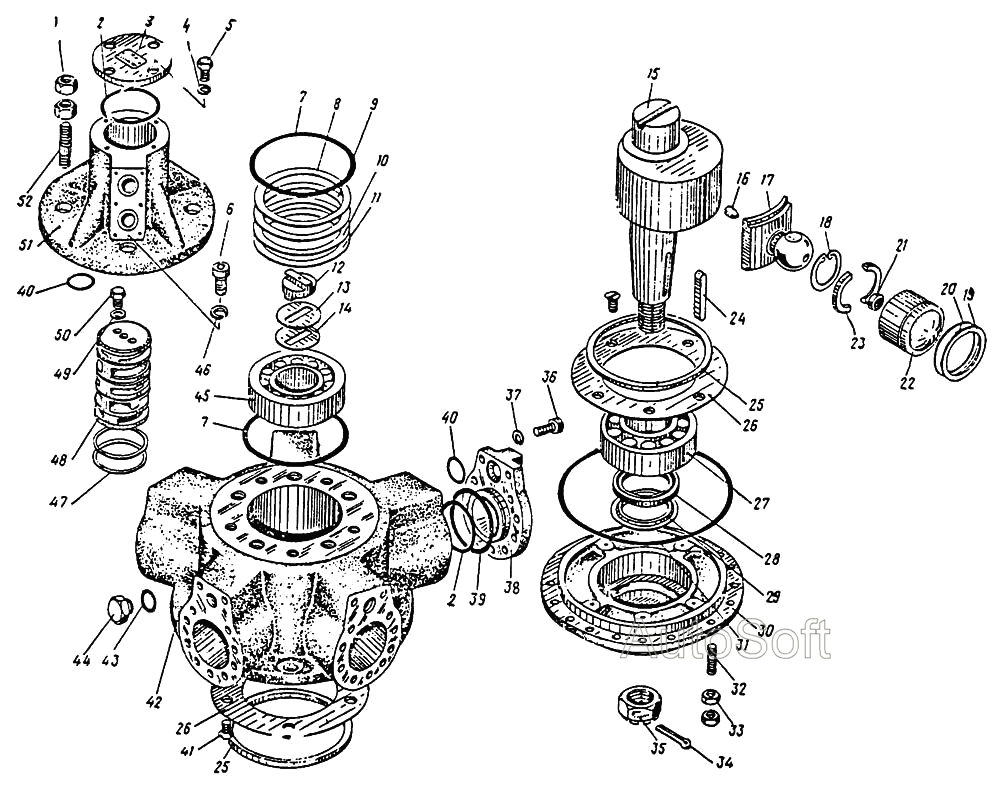

Гидромотор
100%
Название детали
Орех
Заводской номер
М16.6.019 ГОСТ 5915-70
Количество на модель
8
№
1
Название детали
КОЛЬЦО
Заводской номер
074-080-36-2-2 ГОСТ 9833-73
Количество на модель
6
№
2
Название детали
Крышка
Заводской номер
02.1500.015
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М8х25.58.019 ГОСТ 7796-70
Количество на модель
4
№
5
Название детали
Винт
Заводской номер
2М16х40.66.019
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
140-145-36-2-2 ГОСТ 9833-73
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
02.1500.035
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
02.1500.035-01
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
02.1500.035-02
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
02.1500.035-03
Количество на модель
1
№
11
Название детали
Муфта
Заводской номер
02.1500.012
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
02.1500.062
Количество на модель
1
№
13
Название детали
прокладка
Заводской номер
02.1500.063
Количество на модель
1
№
14
Название детали
ВАЛ
Заводской номер
02.1500.005
Количество на модель
1
№
15
Название детали
Жиклер
Заводской номер
02.1500.004
Количество на модель
5
№
16
Название детали
шатун
Заводской номер
10.0109.010
Количество на модель
5
№
17
Название детали
КОЛЬЦО
Заводской номер
Б65 ГОСТ 13943-68
Количество на модель
5
№
18
Название детали
Кольцо поршневое
Заводской номер
02.1500.007
Количество на модель
5
№
19
Название детали
Кольцо поршневое
Заводской номер
02.1500.008
Количество на модель
5
№
20
Название детали
Фильтр
Заводской номер
02.1500.090
Количество на модель
5
№
21
Название детали
Поршень
Заводской номер
10.1302.003
Количество на модель
5
№
22
Название детали
Полукольцо
Заводской номер
02.1500.006
Количество на модель
10
№
23
Название детали
шпонка
Заводской номер
02.1500.028
Количество на модель
1
№
24
Название детали
Кольцо опорное
Заводской номер
02.1500.009
Количество на модель
2
№
25
Название детали
Опорная плита
Заводской номер
02.1500.034
Количество на модель
2
№
26
Название детали
Подшипник
Заводской номер
7614 ГОСТ 333-79
Количество на модель
1
№
27
Название детали
Манжета
Заводской номер
1-1-70х95-2 ГОСТ 8752-79
Количество на модель
1
№
28
Название детали
Упор
Заводской номер
10.0109.029
Количество на модель
1
№
29
Название детали
Крышка
Заводской номер
02.1500.025
Количество на модель
1
№
30
Название детали
Кольцо специальное
Заводской номер
02.1500.052
Количество на модель
1
№
31
Название детали
Шпилька
Заводской номер
М10-6gх35.10.9.40Х.019 ГОСТ 22032-76
Количество на модель
15
№
32
Название детали
Орех
Заводской номер
М10-6Н.8.45.019 ГОСТ 5915-70
Количество на модель
30
№
33
Название детали
Шплинт
Заводской номер
6,3х71.019 ГОСТ 397-79
Количество на модель
1
№
34
Название детали
Гайка корончатая специальная
Заводской номер
02.1500.026
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
М12х30.109.40Х.019 ГОСТ 7796-70
Количество на модель
55
№
36
Название детали
Шайба
Заводской номер
12.65Г.019 ГОСТ 6402-70
Количество на модель
55
№
37
Название детали
Крышка
Заводской номер
10.0109.040
Количество на модель
5
№
38
Название детали
КОЛЬЦО
Заводской номер
094-100-36-2-2 ГОСТ 9833-73
Количество на модель
5
№
39
Название детали
КОЛЬЦО
Заводской номер
032-038-36-2-2 ГОСТ 9833-73
Количество на модель
12
№
40
Название детали
Винт
Заводской номер
2М6х12.46.019
Количество на модель
10
№
41
Название детали
корпус
Заводской номер
10.0109.030
Количество на модель
1
№
42
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
1
№
43
Название детали
Пробка
Заводской номер
02.1500.033
Количество на модель
1
№
44
Название детали
Подшипник
Заводской номер
7613 ГОСТ 333-79
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
16.65Г.019 ГОСТ 6402-70
Количество на модель
1
№
46
Название детали
Кольцо уплотнительное
Заводской номер
02.1500.013
Количество на модель
12
№
47
Название детали
Распределитель
Заводской номер
10.0109.018
Количество на модель
1
№
48
Название детали
КОЛЬЦО
Заводской номер
02.1500.053
Количество на модель
2
№
49
Название детали
Пробка
Заводской номер
02.1500.016
Количество на модель
2
№
50
Название детали
Корпус распределителя
Заводской номер
02.1500.011
Количество на модель
1
№
51
Название детали
Шпилька М специальная
Заводской номер
02.1500.038
Количество на модель
4
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Орех | М16.6.019 ГОСТ 5915-70 | 8 | 8 | 1 | |||
| 2 | КОЛЬЦО | 074-080-36-2-2 ГОСТ 9833-73 | 6 | 6 | 2 | |||
| 3 | Крышка | 02.1500.015 | 1 | 1 | 3 | |||
| 4 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 4 | 4 | 4 | |||
| 5 | Болт | М8х25.58.019 ГОСТ 7796-70 | 4 | 4 | 5 | |||
| 6 | Винт | 2М16х40.66.019 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | 140-145-36-2-2 ГОСТ 9833-73 | 1 | 1 | 7 | |||
| 8 | прокладка | 02.1500.035 | 1 | 1 | 8 | |||
| 9 | прокладка | 02.1500.035-01 | 1 | 1 | 9 | |||
| 10 | прокладка | 02.1500.035-02 | 1 | 1 | 10 | |||
| 11 | прокладка | 02.1500.035-03 | 1 | 1 | 11 | |||
| 12 | Муфта | 02.1500.012 | 1 | 1 | 12 | |||
| 13 | прокладка | 02.1500.062 | 1 | 1 | 13 | |||
| 14 | прокладка | 02.1500.063 | 1 | 1 | 14 | |||
| 15 | ВАЛ | 02.1500.005 | 1 | 1 | 15 | |||
| 16 | Жиклер | 02.1500.004 | 5 | 5 | 16 | |||
| 17 | шатун | 10.0109.010 | 5 | 5 | 17 | |||
| 18 | КОЛЬЦО | Б65 ГОСТ 13943-68 | 5 | 5 | 18 | |||
| 19 | Кольцо поршневое | 02.1500.007 | 5 | 5 | 19 | |||
| 20 | Кольцо поршневое | 02.1500.008 | 5 | 5 | 20 | |||
| 21 | Фильтр | 02.1500.090 | 5 | 5 | 21 | |||
| 22 | Поршень | 10.1302.003 | 5 | 5 | 22 | |||
| 23 | Полукольцо | 02.1500.006 | 10 | 10 | 23 | |||
| 24 | шпонка | 02.1500.028 | 1 | 1 | 24 | |||
| 25 | Кольцо опорное | 02.1500.009 | 2 | 2 | 25 | |||
| 26 | Опорная плита | 02.1500.034 | 2 | 2 | 26 | |||
| 27 | Подшипник | 7614 ГОСТ 333-79 | 1 | 1 | 27 | |||
| 28 | Манжета | 1-1-70х95-2 ГОСТ 8752-79 | 1 | 1 | 28 | |||
| 29 | Упор | 10.0109.029 | 1 | 1 | 29 | |||
| 30 | Крышка | 02.1500.025 | 1 | 1 | 30 | |||
| 31 | Кольцо специальное | 02.1500.052 | 1 | 1 | 31 | |||
| 32 | Шпилька | М10-6gх35.10.9.40Х.019 ГОСТ 22032-76 | 15 | 15 | 32 | |||
| 33 | Орех | М10-6Н.8.45.019 ГОСТ 5915-70 | 30 | 30 | 33 | |||
| 34 | Шплинт | 6,3х71.019 ГОСТ 397-79 | 1 | 1 | 34 | |||
| 35 | Гайка корончатая специальная | 02.1500.026 | 1 | 1 | 35 | |||
| 36 | Болт | М12х30.109.40Х.019 ГОСТ 7796-70 | 55 | 55 | 36 | |||
| 37 | Шайба | 12.65Г.019 ГОСТ 6402-70 | 55 | 55 | 37 | |||
| 38 | Крышка | 10.0109.040 | 5 | 5 | 38 | |||
| 39 | КОЛЬЦО | 094-100-36-2-2 ГОСТ 9833-73 | 5 | 5 | 39 | |||
| 40 | КОЛЬЦО | 032-038-36-2-2 ГОСТ 9833-73 | 12 | 12 | 40 | |||
| 41 | Винт | 2М6х12.46.019 | 10 | 10 | 41 | |||
| 42 | корпус | 10.0109.030 | 1 | 1 | 42 | |||
| 43 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 1 | 1 | 43 | |||
| 44 | Пробка | 02.1500.033 | 1 | 1 | 44 | |||
| 45 | Подшипник | 7613 ГОСТ 333-79 | 1 | 1 | 45 | |||
| 46 | Шайба | 16.65Г.019 ГОСТ 6402-70 | 1 | 1 | 46 | |||
| 47 | Кольцо уплотнительное | 02.1500.013 | 12 | 12 | 47 | |||
| 48 | Распределитель | 10.0109.018 | 1 | 1 | 48 | |||
| 49 | КОЛЬЦО | 02.1500.053 | 2 | 2 | 49 | |||
| 50 | Пробка | 02.1500.016 | 2 | 2 | 50 | |||
| 51 | Корпус распределителя | 02.1500.011 | 1 | 1 | 51 | |||
| 52 | Шпилька М специальная | 02.1500.038 | 4 | 4 | 52 |
