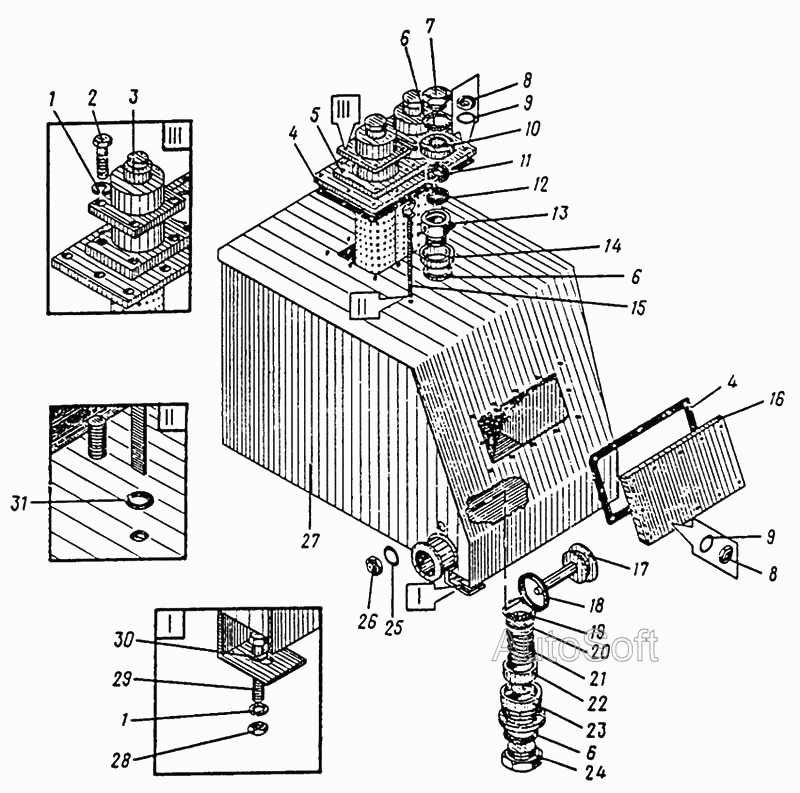

Бак рабочей жидкости
100%
Название детали
Шайба
Заводской номер
12.65Г.019 ГОСТ 6402-70
Количество на модель
11
№
1
Название детали
Болт
Заводской номер
М12х35.109.40Х.019 ГОСТ 7798-70
Количество на модель
8
№
2
Название детали
Фильтр гидравлический
Заводской номер
09.3203.000-01
Количество на модель
2
№
3
Название детали
прокладка
Заводской номер
02.0901.306
Количество на модель
2
№
4
Название детали
Крышка
Заводской номер
09.3204.000
Количество на модель
1
№
5
Название детали
прокладка
Заводской номер
09.0902.123
Количество на модель
1
№
6
Название детали
Пробка
Заводской номер
09.2207.004
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
М10.5.20.019 ГОСТ 5915-70
Количество на модель
24
№
8
Название детали
Шайба
Заводской номер
10.01.019 ГОСТ 11371-78
Количество на модель
24
№
9
Название детали
Крышка
Заводской номер
09.2207.003
Количество на модель
1
№
10
Название детали
Набивка
Заводской номер
09.2207.006
Количество на модель
1
№
11
Название детали
Набивка
Заводской номер
09.2207.005
Количество на модель
14
№
12
Название детали
корпус
Заводской номер
09.2207.001
Количество на модель
1
№
13
Название детали
Донышко
Заводской номер
09.2207.002
Количество на модель
1
№
14
Название детали
Щипцы
Заводской номер
09.2206.000-01
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
09.2200.004
Количество на модель
1
№
16
Название детали
Клапан
Заводской номер
09.3206.000
Количество на модель
1
№
17
Название детали
прокладка
Заводской номер
10.1403.006
Количество на модель
2
№
18
Название детали
прокладка
Заводской номер
02.0901.005
Количество на модель
1
№
19
Название детали
Донышко
Заводской номер
09.0902.125
Количество на модель
1
№
20
Название детали
Пружина золотника
Заводской номер
50.7413.013
Количество на модель
1
№
21
Название детали
Клапан
Заводской номер
09.0902.122
Количество на модель
1
№
22
Название детали
корпус
Заводской номер
09.0902.121
Количество на модель
1
№
23
Название детали
Пробка
Заводской номер
09.0902.124
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
020-025-30-2-2 ГОСТ 9833-73
Количество на модель
1
№
25
Название детали
Орех
Заводской номер
09.3200.001
Количество на модель
1
№
26
Название детали
Бак- металлоконструкция
Заводской номер
35.3201.000
Количество на модель
1
№
27
Название детали
Орех
Заводской номер
М12.5.20.019 ГОСТ 5915-70
Количество на модель
3
№
28
Название детали
Болт
Заводской номер
М12х45.58.019 ГОСТ 7798-70
Количество на модель
3
№
29
Название детали
Шайба
Заводской номер
12.01.019 ГОСТ 11371-78
Количество на модель
3
№
30
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2 ГОСТ 9833-73
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 12.65Г.019 ГОСТ 6402-70 | 11 | 11 | 1 | |||
| 2 | Болт | М12х35.109.40Х.019 ГОСТ 7798-70 | 8 | 8 | 2 | |||
| 3 | Фильтр гидравлический | 09.3203.000-01 | 2 | 2 | 3 | |||
| 4 | прокладка | 02.0901.306 | 2 | 2 | 4 | |||
| 5 | Крышка | 09.3204.000 | 1 | 1 | 5 | |||
| 6 | прокладка | 09.0902.123 | 1 | 1 | 6 | |||
| 7 | Пробка | 09.2207.004 | 1 | 1 | 7 | |||
| 8 | Орех | М10.5.20.019 ГОСТ 5915-70 | 24 | 24 | 8 | |||
| 9 | Шайба | 10.01.019 ГОСТ 11371-78 | 24 | 24 | 9 | |||
| 10 | Крышка | 09.2207.003 | 1 | 1 | 10 | |||
| 11 | Набивка | 09.2207.006 | 1 | 1 | 11 | |||
| 12 | Набивка | 09.2207.005 | 14 | 14 | 12 | |||
| 13 | корпус | 09.2207.001 | 1 | 1 | 13 | |||
| 14 | Донышко | 09.2207.002 | 1 | 1 | 14 | |||
| 15 | Щипцы | 09.2206.000-01 | 1 | 1 | 15 | |||
| 16 | Крышка | 09.2200.004 | 1 | 1 | 16 | |||
| 17 | Клапан | 09.3206.000 | 1 | 1 | 17 | |||
| 18 | прокладка | 10.1403.006 | 2 | 2 | 18 | |||
| 19 | прокладка | 02.0901.005 | 1 | 1 | 19 | |||
| 20 | Донышко | 09.0902.125 | 1 | 1 | 20 | |||
| 21 | Пружина золотника | 50.7413.013 | 1 | 1 | 21 | |||
| 22 | Клапан | 09.0902.122 | 1 | 1 | 22 | |||
| 23 | корпус | 09.0902.121 | 1 | 1 | 23 | |||
| 24 | Пробка | 09.0902.124 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 020-025-30-2-2 ГОСТ 9833-73 | 1 | 1 | 25 | |||
| 26 | Орех | 09.3200.001 | 1 | 1 | 26 | |||
| 27 | Бак- металлоконструкция | 35.3201.000 | 1 | 1 | 27 | |||
| 28 | Орех | М12.5.20.019 ГОСТ 5915-70 | 3 | 3 | 28 | |||
| 29 | Болт | М12х45.58.019 ГОСТ 7798-70 | 3 | 3 | 29 | |||
| 30 | Шайба | 12.01.019 ГОСТ 11371-78 | 3 | 3 | 30 | |||
| 31 | КОЛЬЦО | 018-022-25-2-2 ГОСТ 9833-73 | 1 | 1 | 31 |
