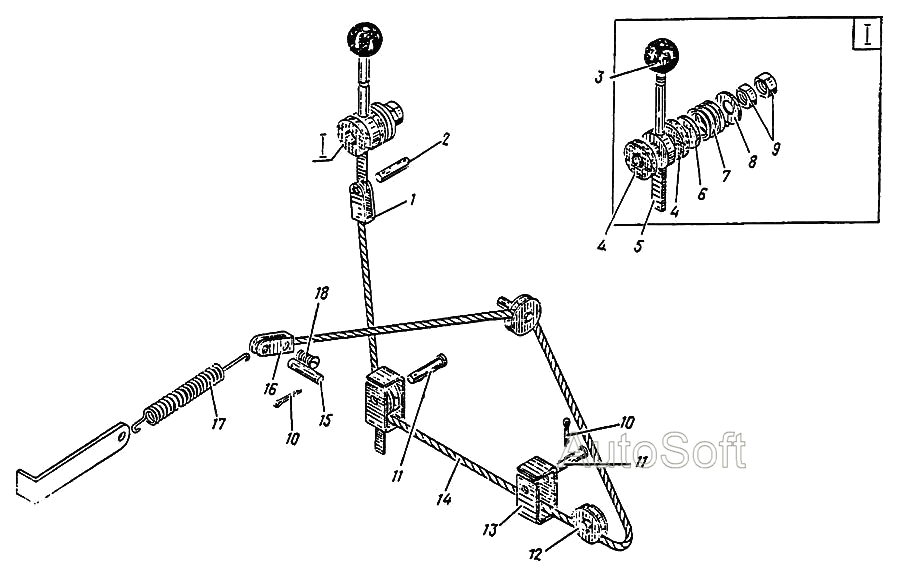

Узел управления подачей топлива
100%
Название детали
Вилка
Заводской номер
02.1204.005
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
02.1204.006
Количество на модель
1
№
2
Название детали
Ручка
Заводской номер
П-30
Количество на модель
1
№
3
Название детали
КОЛЬЦО
Заводской номер
02.1204.009
Количество на модель
2
№
4
Название детали
Рычаг
Заводской номер
02.1204.010
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
10.0808.008
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
02.1204.011
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
02.1204.008
Количество на модель
1
№
8
Название детали
Орех
Заводской номер
М10.5.20.02 ГОСТ 5915-70
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
1,6х10.012 ГОСТ 397-79
Количество на модель
3
№
10
Название детали
Вот
Заводской номер
02.1204.004
Количество на модель
2
№
11
Название детали
Блок
Заводской номер
02.1204.003
Количество на модель
3
№
12
Название детали
Веревка
Заводской номер
3-Г-II-Л-С-160 L=3200 ГОСТ 3062-80
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
03.6800.006
Количество на модель
1
№
15
Название детали
Вилка
Заводской номер
02.1204.014
Количество на модель
1
№
16
Название детали
Пружина
Заводской номер
02.1204.002
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
М5х12.46.02 ГОСТ 17473-80
Количество на модель
2
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вилка | 02.1204.005 | 1 | 1 | 1 | |||
| 2 | Палец | 02.1204.006 | 1 | 1 | 2 | |||
| 3 | Ручка | П-30 | 1 | 1 | 3 | |||
| 4 | КОЛЬЦО | 02.1204.009 | 2 | 2 | 4 | |||
| 5 | Рычаг | 02.1204.010 | 1 | 1 | 5 | |||
| 6 | Шайба | 10.0808.008 | 1 | 1 | 6 | |||
| 7 | Пружина | 02.1204.011 | 1 | 1 | 7 | |||
| 8 | Шайба | 02.1204.008 | 1 | 1 | 8 | |||
| 9 | Орех | М10.5.20.02 ГОСТ 5915-70 | 2 | 2 | 9 | |||
| 10 | Шплинт | 1,6х10.012 ГОСТ 397-79 | 3 | 3 | 10 | |||
| 11 | Вот | 02.1204.004 | 2 | 2 | 11 | |||
| 12 | Блок | 02.1204.003 | 3 | 3 | 12 | |||
| 14 | Веревка | 3-Г-II-Л-С-160 L=3200 ГОСТ 3062-80 | 1 | 1 | 14 | |||
| 15 | Палец | 03.6800.006 | 1 | 1 | 15 | |||
| 16 | Вилка | 02.1204.014 | 1 | 1 | 16 | |||
| 17 | Пружина | 02.1204.002 | 1 | 1 | 17 | |||
| 18 | Винт | М5х12.46.02 ГОСТ 17473-80 | 2 | 2 | 18 |
