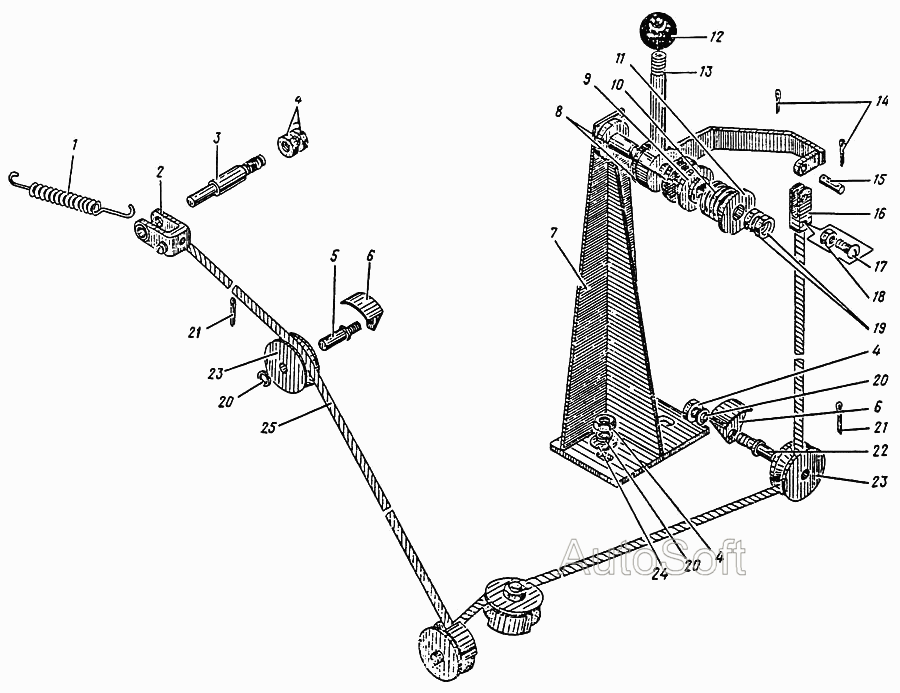

Управление подачей топлива
100%
Название детали
Пружина
Заводской номер
02.1204.002
Количество на модель
1
№
1
Название детали
Вилка
Заводской номер
02.1204.014
Количество на модель
№
2
Название детали
Вот
Заводской номер
10.1207.001
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
М8.5.019 ГОСТ 5915-70
Количество на модель
5
№
4
Название детали
Палец
Заводской номер
10.0808.007
Количество на модель
3
№
5
Название детали
Обойма
Заводской номер
10.0808.006
Количество на модель
4
№
6
Название детали
Подставка
Заводской номер
35.3800.220
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
02.1204.009
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
10.0808.008
Количество на модель
1
№
9
Название детали
Пружина
Заводской номер
02.1204.011
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
02.1204.008
Количество на модель
1
№
11
Название детали
Ручка
Заводской номер
1П30 МН 6-64
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
35.3800.210
Количество на модель
1
№
13
Название детали
Шплинт
Заводской номер
1,6х10.002 ГОСТ 397-79
Количество на модель
2
№
14
Название детали
Палец
Заводской номер
02.1204.006
Количество на модель
1
№
15
Название детали
Вилка
Заводской номер
02.1204.005
Количество на модель
1
№
16
Название детали
Винт
Заводской номер
М5х16.56.019 ГОСТ 17473-80
Количество на модель
2
№
17
Название детали
Орех
Заводской номер
М5.019 ГОСТ 5927-70
Количество на модель
2
№
18
Название детали
Орех
Заводской номер
М10.5.019 ГОСТ 5916-70
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
4
№
20
Название детали
Шплинт
Заводской номер
2х16.002 ГОСТ 397-79
Количество на модель
4
№
21
Название детали
Палец
Заводской номер
35.3800.201
Количество на модель
1
№
22
Название детали
Блок
Заводской номер
02.1204.003
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
8.01.015 ГОСТ 11371-78
Количество на модель
2
№
24
Название детали
Веревка
Заводской номер
3-Н-120-II L=3500 ГОСТ 3062-80
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пружина | 02.1204.002 | 1 | 1 | 1 | |||
| 2 | Вилка | 02.1204.014 | 2 | |||||
| 3 | Вот | 10.1207.001 | 1 | 1 | 3 | |||
| 4 | Орех | М8.5.019 ГОСТ 5915-70 | 5 | 5 | 4 | |||
| 5 | Палец | 10.0808.007 | 3 | 3 | 5 | |||
| 6 | Обойма | 10.0808.006 | 4 | 4 | 6 | |||
| 7 | Подставка | 35.3800.220 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 02.1204.009 | 2 | 2 | 8 | |||
| 9 | Шайба | 10.0808.008 | 1 | 1 | 9 | |||
| 10 | Пружина | 02.1204.011 | 1 | 1 | 10 | |||
| 11 | Шайба | 02.1204.008 | 1 | 1 | 11 | |||
| 12 | Ручка | 1П30 МН 6-64 | 1 | 1 | 12 | |||
| 13 | Рычаг | 35.3800.210 | 1 | 1 | 13 | |||
| 14 | Шплинт | 1,6х10.002 ГОСТ 397-79 | 2 | 2 | 14 | |||
| 15 | Палец | 02.1204.006 | 1 | 1 | 15 | |||
| 16 | Вилка | 02.1204.005 | 1 | 1 | 16 | |||
| 17 | Винт | М5х16.56.019 ГОСТ 17473-80 | 2 | 2 | 17 | |||
| 18 | Орех | М5.019 ГОСТ 5927-70 | 2 | 2 | 18 | |||
| 19 | Орех | М10.5.019 ГОСТ 5916-70 | 2 | 2 | 19 | |||
| 20 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 4 | 4 | 20 | |||
| 21 | Шплинт | 2х16.002 ГОСТ 397-79 | 4 | 4 | 21 | |||
| 22 | Палец | 35.3800.201 | 1 | 1 | 22 | |||
| 23 | Блок | 02.1204.003 | 4 | 4 | 23 | |||
| 24 | Шайба | 8.01.015 ГОСТ 11371-78 | 2 | 2 | 24 | |||
| 25 | Веревка | 3-Н-120-II L=3500 ГОСТ 3062-80 | 1 | 1 | 25 |
