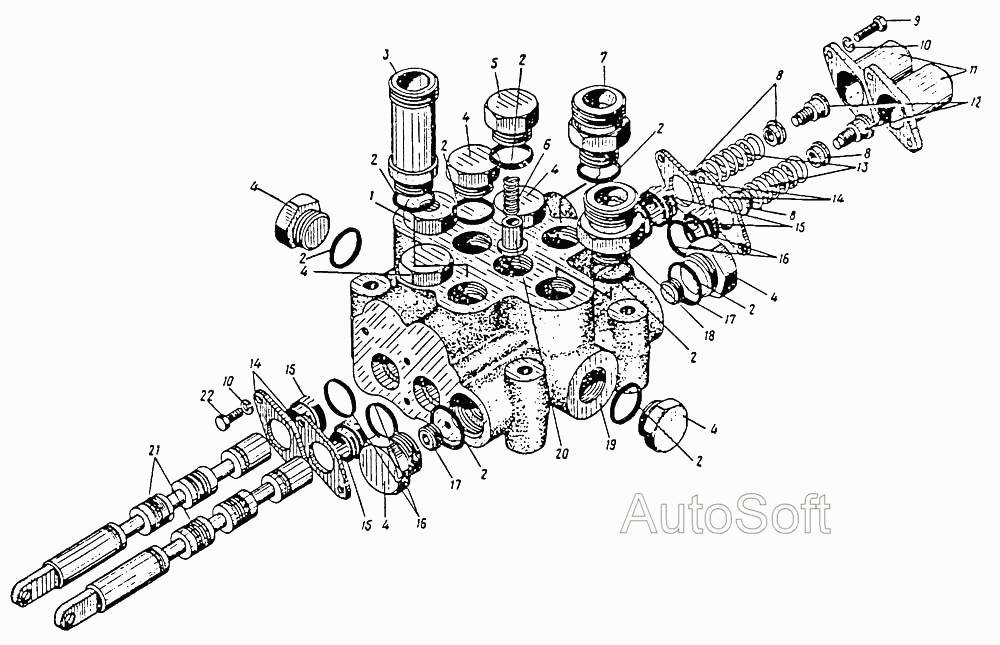

Блок распределительный
100%
Название детали
Пробка
Заводской номер
09.1700.007
Количество на модель
1
№
1
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
12
№
2
Название детали
Штуцер
Заводской номер
10.1600.016
Количество на модель
1
№
3
Название детали
Пробка
Заводской номер
02.1700.003
Количество на модель
7
№
4
Название детали
Пробка
Заводской номер
02.1600.023
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
02.1600.025
Количество на модель
1
№
6
Название детали
Штуцер
Заводской номер
10.1600.015
Количество на модель
1
№
7
Название детали
Седло пружины
Заводской номер
02.1600.015
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
М8х25.56.019 ГОСТ 7796-70
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
8.65Г.019 ГОСТ 6402-70
Количество на модель
8
№
10
Название детали
Крышка
Заводской номер
02.1600.018
Количество на модель
2
№
11
Название детали
Винт
Заводской номер
02.1600.014
Количество на модель
2
№
12
Название детали
Пружина возврата золотника
Заводской номер
02.1600.019
Количество на модель
2
№
13
Название детали
Тарелка
Заводской номер
02.1600.016
Количество на модель
4
№
14
Название детали
Грязесъемник
Заводской номер
33.1601.002
Количество на модель
4
№
15
Название детали
КОЛЬЦО
Заводской номер
025-031-36-2-2 ГОСТ 9833-73
Количество на модель
4
№
16
Название детали
Пробка
Заводской номер
11.0801.002
Количество на модель
2
№
17
Название детали
Штуцер
Заводской номер
10.1700.004
Количество на модель
1
№
18
Название детали
корпус
Заводской номер
09.1700.001
Количество на модель
1
№
19
Название детали
Клапан обратный
Заводской номер
02.1600.024
Количество на модель
1
№
20
Название детали
Золотник
Заводской номер
02.1600.003
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М8х16.56.019 ГОСТ 7796-70
Количество на модель
4
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка | 09.1700.007 | 1 | 1 | 1 | |||
| 2 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 12 | 12 | 2 | |||
| 3 | Штуцер | 10.1600.016 | 1 | 1 | 3 | |||
| 4 | Пробка | 02.1700.003 | 7 | 7 | 4 | |||
| 5 | Пробка | 02.1600.023 | 1 | 1 | 5 | |||
| 6 | Пружина | 02.1600.025 | 1 | 1 | 6 | |||
| 7 | Штуцер | 10.1600.015 | 1 | 1 | 7 | |||
| 8 | Седло пружины | 02.1600.015 | 4 | 4 | 8 | |||
| 9 | Болт | М8х25.56.019 ГОСТ 7796-70 | 4 | 4 | 9 | |||
| 10 | Шайба | 8.65Г.019 ГОСТ 6402-70 | 8 | 8 | 10 | |||
| 11 | Крышка | 02.1600.018 | 2 | 2 | 11 | |||
| 12 | Винт | 02.1600.014 | 2 | 2 | 12 | |||
| 13 | Пружина возврата золотника | 02.1600.019 | 2 | 2 | 13 | |||
| 14 | Тарелка | 02.1600.016 | 4 | 4 | 14 | |||
| 15 | Грязесъемник | 33.1601.002 | 4 | 4 | 15 | |||
| 16 | КОЛЬЦО | 025-031-36-2-2 ГОСТ 9833-73 | 4 | 4 | 16 | |||
| 17 | Пробка | 11.0801.002 | 2 | 2 | 17 | |||
| 18 | Штуцер | 10.1700.004 | 1 | 1 | 18 | |||
| 19 | корпус | 09.1700.001 | 1 | 1 | 19 | |||
| 20 | Клапан обратный | 02.1600.024 | 1 | 1 | 20 | |||
| 21 | Золотник | 02.1600.003 | 2 | 2 | 21 | |||
| 22 | Болт | М8х16.56.019 ГОСТ 7796-70 | 4 | 4 | 22 |
