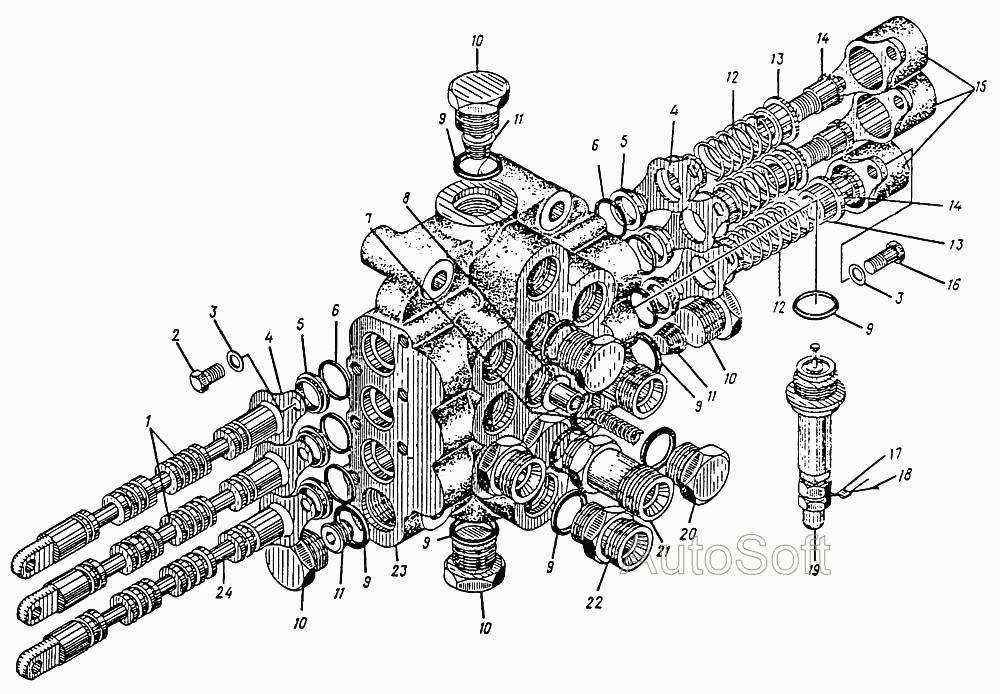

Блок распределительный
100%
Название детали
Золотник
Заводской номер
02.1600.003
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М8х16.46.029 ГОСТ 7796-70
Количество на модель
6
№
2
Название детали
Шайба
Заводской номер
8.65Г.02.21 ГОСТ 6402-70
Количество на модель
12
№
3
Название детали
Тарелка
Заводской номер
02.1600.016
Количество на модель
6
№
4
Название детали
Грязесъемник
Заводской номер
33.1601.002
Количество на модель
6
№
5
Название детали
КОЛЬЦО
Заводской номер
025-031-36-2-2 ГОСТ 9833-73
Количество на модель
6
№
6
Название детали
Пружина
Заводской номер
02.1600.025
Количество на модель
2
№
7
Название детали
Клапан обратный
Заводской номер
02.1600.024
Количество на модель
2
№
8
Название детали
КОЛЬЦО
Заводской номер
027-032-30-2-2 ГОСТ 9833-73
Количество на модель
16
№
9
Название детали
Пробка
Заводской номер
02.1700.003
Количество на модель
5
№
10
Название детали
Пробка
Заводской номер
11.0801.002К
Количество на модель
3
№
11
Название детали
Пружина возврата золотника
Заводской номер
02.1600.019
Количество на модель
3
№
12
Название детали
Седло пружины
Заводской номер
02.1600.015
Количество на модель
6
№
13
Название детали
Винт
Заводской номер
02.1600.014
Количество на модель
3
№
14
Название детали
Крышка
Заводской номер
02.1600.018
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
М8х25.46.029 ГОСТ 7796-70
Количество на модель
6
№
16
Название детали
Пломба
Заводской номер
1-6х10АД1М ГОСТ 18677-73
Количество на модель
1
№
17
Название детали
Проволока ( м)
Заводской номер
1-1 ГОСТ 3282-74
Количество на модель
1
№
18
Название детали
Клапан разгрузочный
Заводской номер
10.1600.100
Количество на модель
1
№
19
Название детали
Пробка
Заводской номер
02.1600.023
Количество на модель
2
№
20
Название детали
Штуцер
Заводской номер
10.1600.016
Количество на модель
2
№
21
Название детали
Штуцер
Заводской номер
10.1600.015
Количество на модель
6
№
22
Название детали
корпус
Заводской номер
09.1800.001
Количество на модель
1
№
23
Название детали
Золотник
Заводской номер
09.1800.003
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Золотник | 02.1600.003 | 2 | 2 | 1 | |||
| 2 | Болт | М8х16.46.029 ГОСТ 7796-70 | 6 | 6 | 2 | |||
| 3 | Шайба | 8.65Г.02.21 ГОСТ 6402-70 | 12 | 12 | 3 | |||
| 4 | Тарелка | 02.1600.016 | 6 | 6 | 4 | |||
| 5 | Грязесъемник | 33.1601.002 | 6 | 6 | 5 | |||
| 6 | КОЛЬЦО | 025-031-36-2-2 ГОСТ 9833-73 | 6 | 6 | 6 | |||
| 7 | Пружина | 02.1600.025 | 2 | 2 | 7 | |||
| 8 | Клапан обратный | 02.1600.024 | 2 | 2 | 8 | |||
| 9 | КОЛЬЦО | 027-032-30-2-2 ГОСТ 9833-73 | 16 | 16 | 9 | |||
| 10 | Пробка | 02.1700.003 | 5 | 5 | 10 | |||
| 11 | Пробка | 11.0801.002К | 3 | 3 | 11 | |||
| 12 | Пружина возврата золотника | 02.1600.019 | 3 | 3 | 12 | |||
| 13 | Седло пружины | 02.1600.015 | 6 | 6 | 13 | |||
| 14 | Винт | 02.1600.014 | 3 | 3 | 14 | |||
| 15 | Крышка | 02.1600.018 | 3 | 3 | 15 | |||
| 16 | Болт | М8х25.46.029 ГОСТ 7796-70 | 6 | 6 | 16 | |||
| 17 | Пломба | 1-6х10АД1М ГОСТ 18677-73 | 1 | 1 | 17 | |||
| 18 | Проволока ( м) | 1-1 ГОСТ 3282-74 | 1 | 1 | 18 | |||
| 19 | Клапан разгрузочный | 10.1600.100 | 1 | 1 | 19 | |||
| 20 | Пробка | 02.1600.023 | 2 | 2 | 20 | |||
| 21 | Штуцер | 10.1600.016 | 2 | 2 | 21 | |||
| 22 | Штуцер | 10.1600.015 | 6 | 6 | 22 | |||
| 23 | корпус | 09.1800.001 | 1 | 1 | 23 | |||
| 24 | Золотник | 09.1800.003 | 1 | 1 | 24 |
